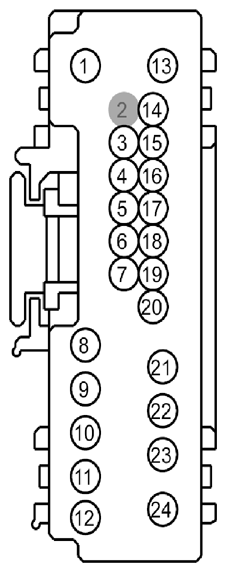

Driver Seat Module (DSM) Connector End View (C341B)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBP02 (YE-RD) | 18 | FUSE - 2 OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | VPS11 (GN-BN) | 20 | SENSOR - DRIVER SEAT REAR TILT | |
| 4 | VPS10 (BU-GN) | 20 | SENSOR - DRIVER SEAT FRONT TILT | |
| 5 | CPS26 (YE-BU) | 20 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT DOWN | |
| 6 | CPS24 (GY) | 20 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT DOWN | |
| 7 | CPS30 (VT-BN) | 20 | SWITCH - SEAT ADJUST. DRIVER RECLINE REARWARD | |
| 8 | RPS13 (GN-OG) | 18 | CTRL MOD. - DRIVER SEAT SENSORS POSITION | |
| 9 | CPS06 (GN-WH) | 14 | CTRL MOD. - DRIVER SEAT REARWARD | |
| 10 | CPS04 (YE-OG) | 14 | CTRL MOD. - DRIVER SEAT REAR HEIGHT DOWN | |
| 11 | CPS02 (GY-YE) | 14 | CTRL MOD. - DRIVER SEAT FRONT HEIGHT DOWN | |
| 12 | CPS01 (GN-BU) | 14 | CTRL MOD. - DRIVER SEAT FORWARD | |
| 13 | CPS07 (GY-BN) | 14 | CTRL MOD. - DRIVER SEAT RECLINE FORWARD | |
| 14 | VPS09 (BN-BU) | 18 | SENSOR - DRIVER SEAT HORIZONTAL (FORWARD/REARWARD) | |
| 14 | VPS09 (BN-BU) | 20 | SENSOR - DRIVER SEAT HORIZONTAL (FORWARD/REARWARD) | |
| 15 | CPS28 (GN) | 20 | SWITCH - SEAT ADJUST. DRIVER REARWARD | |
| 16 | CPS23 (GN-VT) | 20 | SWITCH - SEAT ADJUST. DRIVER FORWARD | |
| 17 | CPS27 (BU-BN) | 20 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT UP | |
| 18 | CPS25 (WH-VT) | 20 | SWITCH - SEAT ADJUST. DRIVER FRONT HEIGHT UP | |
| 19 | CPS29 (WH-BN) | 20 | SWITCH - SEAT ADJUST. DRIVER RECLINE FORWARD | |
| 20 | VPS12 (GY-OG) | 18 | SENSOR - DRIVER SEAT RECLINE | |
| 21 | CPS08 (VT-OG) | 14 | CTRL MOD. - DRIVER SEAT RECLINE REARWARD | |
| 22 | CPS05 (BU-WH) | 14 | CTRL MOD. - DRIVER SEAT REAR HEIGHT UP | |
| 23 | CPS03 (VT-GY) | 14 | CTRL MOD. - DRIVER SEAT FRONT HEIGHT UP | |
| 24 | GD133 (BK) | 18 | GROUND - PILLAR A LEFT |

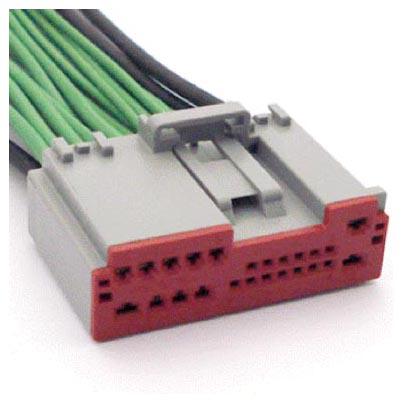

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1033 | Service Part Number: 9U2Z-14S411-YA Gauge: 12 14 18 Pin material: Tin & Silver Cavities: 24 Vehicle Uses
|
