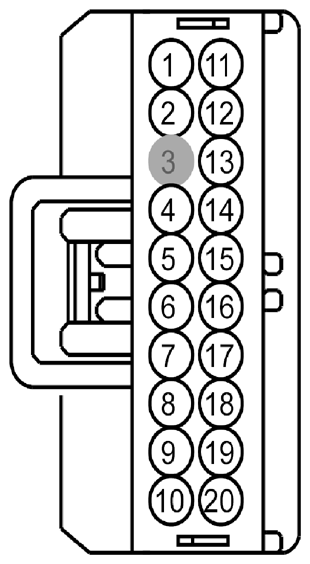

| 1 |
LPM30 (GY-VT) |
18 |
CTRL MOD. - SENSORS MIRROR POSITION (LEFT) |
|
| 2 |
CPM26 (WH) |
18 |
CTRL MOD. - LEFT MIRROR DOWN |
|
| 3 |
* |
* |
Not Used |
|
| 4 |
CPM29 (GN) |
18 |
CTRL MOD. - LEFT MIRROR UP |
|
| 5 |
CPM28 (BU-BN) |
18 |
CTRL MOD. - LEFT MIRROR RIGHT |
|
| 6 |
CPM33 (WH-VT) |
18 |
CTRL MOD. - RIGHT MIRROR RIGHT |
|
| 7 |
CPM34 (WH-BN) |
18 |
CTRL MOD. - RIGHT MIRROR UP |
|
| 8 |
CPM31 (YE-GY) |
18 |
CTRL MOD. - RIGHT MIRROR DOWN |
|
| 9 |
VDB07 (VT-OG) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW |
|
| 10 |
VDB06 (GY-OG) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH |
|
| 11 |
RPM30 (YE) |
20 |
CTRL MOD. - SENSORS MIRROR POSITION (LEFT) |
|
| 12 |
VPM36 (BN-YE) |
20 |
SENSOR - LEFT MIRROR POSITION # VERTICAL |
|
| 13 |
VPM35 (YE-BU) |
20 |
SENSOR - LEFT MIRROR POSITION # HORIZONTAL |
|
| 14 |
VPM38 (BN-GN) |
20 |
SENSOR - RIGHT MIRROR POSITION # VERTICAL |
|
| 15 |
VPM37 (BU-OG) |
20 |
SENSOR - RIGHT MIRROR POSITION # HORIZONTAL |
|
| 16 |
CPM23 (GY) |
20 |
SWITCH - POWER MIRROR # COMMON ALL MOTORS (LEFT AND RIGHT) |
|
| 17 |
CPM18 (GN-BN) |
20 |
SWITCH - POWER MIRROR # RIGHT MIRROR DOWNWARD (IF PLUS) |
|
| 18 |
CPM19 (GY-OG) |
20 |
SWITCH - POWER MIRROR # RIGHT MIRROR LEFTWARD (IF PLUS) |
|
| 19 |
CPM14 (GY-BN) |
20 |
SWITCH - POWER MIRROR # LEFT MIRROR DOWNWARD (IF PLUS) |
|
| 20 |
CPM15 (VT-OG) |
20 |
SWITCH - POWER MIRROR # LEFT MIRROR LEFTWARD (IF PLUS) |
|
