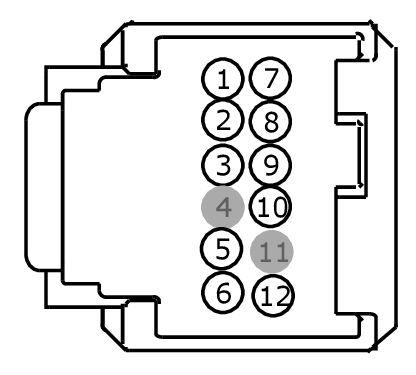

Connector End View C2512B - Image Processing Module B (IPMB)
DESCRIPTION
IMAGE PROCESSING MODULE B (IPMB)
COLOR
HARNESS
14401
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | DMP36 (BK) | 22 | CTRL MOD. - CAMERA SIDE 360 LEFT D | |
| 2 | VMP37 (BN-WH) | 22 | CAMERA - SIDE 360 LEFT VIDEO- | |
| 3 | VMP36 (GY) | 22 | CAMERA - SIDE 360 LEFT VIDEO+ | |
| 4 | * | * | Not Used | |
| 5 | VMP42 (BN-GN) | 22 | CAMERA - FRONT 360 VIDEO- | |
| 6 | VMP41 (YE) | 22 | CAMERA - FRONT 360 VIDEO+ | |
| 7 | DMP34 (BK) | 22 | CTRL MOD. - CAMERA SIDE 360 RIGHT D | |
| 8 | VMP35 (VT-BN) | 22 | CAMERA - SIDE 360 RIGHT VIDEO- | |
| 9 | VMP34 (GN-VT) | 22 | CAMERA - SIDE 360 RIGHT VIDEO+ | |
| 10 | CMP33 (BU) | 22 | CTRL MOD. - CAMERA SIDE 360 # POWER | |
| 11 | * | * | Not Used | |
| 12 | DMP41 (BK) | 22 | CAMERA - FRONT 360 VIDEO D |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1401 |
Service Part Number: EU2Z-14S411-SA Gauge: 20 Pin material: Tin Cavities: 12 Vehicle Uses Module - Climate Control Seat Module - Heated Seat (Rear) Module - Image Processing Module - Media Gateway Module - Power Steering Monitor - Video/DVD |
