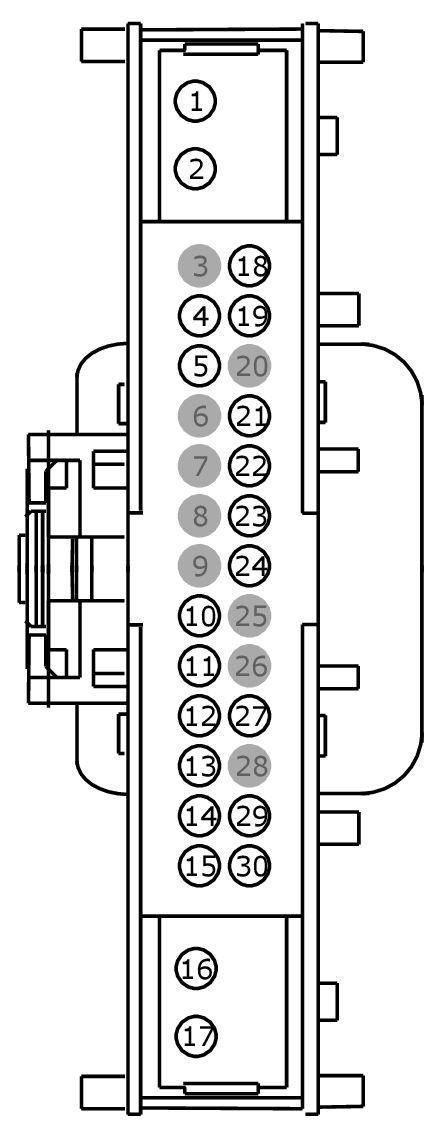

Connector End View C2402B - Front Controls Interface Module (FCIM)
DESCRIPTION
FRONT CONTROLS INTERFACE MODULE (FCIM)
COLOR
HARNESS
14401/14B079
BASE PART #
PART# N/A
SERVICE PIGTAIL
NOT AVAILABLE
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBB77 (GY-RD) | 18 | FUSE - OR CIRCUIT BREAKER | |
| 2 | SBB77 (GY-RD) | 18 | FUSE - OR CIRCUIT BREAKER | |
| 3 | * | * | Not Used | |
| 4 | VH409 (WH) | 20 | SENSOR - DISCHARGE TEMP. # LEFT (LEFT FRONT PANEL) | |
| 4 | VH409 (WH) | 22 | SENSOR - DISCHARGE TEMP. # LEFT (LEFT FRONT PANEL) | |
| 5 | VH410 (GY-BU) | 26 | SENSOR - DISCHARGE TEMP. # LEFT 2ND (LEFT FRONT FLOOR) | |
| 5 | VH410 (GY-BU) | 22 | SENSOR - DISCHARGE TEMP. # LEFT 2ND (LEFT FRONT FLOOR) | |
| 5 | VH410 (GY-BU) | 22 | SENSOR - DISCHARGE TEMP. # LEFT 2ND (LEFT FRONT FLOOR) | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | VH411 (VT-GN) | 20 | SENSOR - DISCHARGE TEMP. # RIGHT (RIGHT FRONT PANEL) | |
| 10 | VH411 (VT-GN) | 22 | SENSOR - DISCHARGE TEMP. # RIGHT (RIGHT FRONT PANEL) | |
| 11 | VH412 (YE-GY) | 22 | SENSOR - DISCHARGE TEMP. # RIGHT 2ND (RIGHT FRONT FLOOR) | |
| 11 | VH412 (YE-GY) | 26 | SENSOR - DISCHARGE TEMP. # RIGHT 2ND (RIGHT FRONT FLOOR) | |
| 11 | VH412 (YE-GY) | 22 | SENSOR - DISCHARGE TEMP. # RIGHT 2ND (RIGHT FRONT FLOOR) | |
| 12 | CRD01 (VT-OG) | 20 | CTRL MOD. - RELAY HEATER FRONT WINDOW | |
| 12 | CRD01 (VT-OG) | 22 | CTRL MOD. - RELAY HEATER FRONT WINDOW | |
| 13 | CH212 (BU-OG) | 26 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 1 / CLOSE (IF PLUS) | |
| 13 | CH212 (BU-OG) | 22 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 1 / CLOSE (IF PLUS) | |
| 13 | CH212 (BU-OG) | 26 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 1 / CLOSE (IF PLUS) | |
| 14 | CH213 (BN-GN) | 26 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 2 / OPEN (IF PLUS) | |
| 14 | CH213 (BN-GN) | 26 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 2 / OPEN (IF PLUS) | |
| 14 | CH213 (BN-GN) | 22 | CTRL MOD. - CLIMATE # DOOR MOTOR TEMP. RIGHT COIL 2 / OPEN (IF PLUS) | |
| 15 | RHS10 (BU-OG) | 22 | CTRL MOD. - HOT/COLD SEAT # PASSENGER SENSOR CUSHION TEMP. | |
| 16 | CHS02 (YE-BU) | 14 | CTRL MOD. - HOT/COLD SEAT # DRIVER CUSHION HEATER + | |
| 17 | CHS07 (GY-BU) | 14 | CTRL MOD. - HOT/COLD SEAT # PASSENGER CUSHION HEATER + | |
| 18 | VH441 (WH-BN) | 26 | SENSOR - DOOR POSITION TEMP. RIGHT | |
| 18 | VH441 (WH-BN) | 26 | SENSOR - DOOR POSITION TEMP. RIGHT | |
| 18 | VH441 (WH-BN) | 22 | SENSOR - DOOR POSITION TEMP. RIGHT | |
| 19 | VH413 (WH-BU) | 26 | SENSOR - HUMIDITY | |
| 19 | VH413 (WH-BU) | 22 | SENSOR - HUMIDITY | |
| 19 | VH413 (WH-BU) | 22 | SENSOR - HUMIDITY | |
| 20 | * | * | Not Used | |
| 21 | VH416 (VT-GY) | 22 | SENSOR - SUN LOAD # LEFT | |
| 21 | VH416 (VT-GY) | 26 | SENSOR - SUN LOAD # LEFT | |
| 21 | VH416 (VT-GY) | 22 | SENSOR - SUN LOAD # LEFT | |
| 22 | VH417 (YE-OG) | 26 | SENSOR - SUN LOAD # RIGHT | |
| 22 | VH417 (YE-OG) | 22 | SENSOR - SUN LOAD # RIGHT | |
| 22 | VH417 (YE-OG) | 22 | SENSOR - SUN LOAD # RIGHT | |
| 23 | CH253 (WH-BN) | 26 | CTRL MOD. - CLIMATE # START/STOP SWITCH DISABLE | |
| 23 | CH253 (WH-BN) | 22 | CTRL MOD. - CLIMATE # START/STOP SWITCH DISABLE | |
| 24 | CE469 (BN) | 26 | CTRL MOD. - POWERTRAIN # START/STOP ENABLE/DISABLE SWITCH INDICATOR | |
| 24 | CE469 (BN) | 22 | CTRL MOD. - POWERTRAIN # START/STOP ENABLE/DISABLE SWITCH INDICATOR | |
| 25 | * | * | Not Used | |
| 26 | * | * | Not Used | |
| 27 | RH103 (GY) | 26 | CTRL MOD. - CLIMATE # I.T.S. ASPIRATOR MOTOR - | |
| 27 | RH103 (GY) | 22 | CTRL MOD. - CLIMATE # I.T.S. ASPIRATOR MOTOR - | |
| 27 | RH103 (GY) | 22 | CTRL MOD. - CLIMATE # I.T.S. ASPIRATOR MOTOR - | |
| 28 | * | * | Not Used | |
| 29 | VH414 (GN-BU) | 22 | SENSOR - FRONT IN-CAR TEMPERATURE 1 OR SINGLE | |
| 29 | VH414 (GN-BU) | 26 | SENSOR - FRONT IN-CAR TEMPERATURE 1 OR SINGLE | |
| 29 | VH414 (GN-BU) | 22 | SENSOR - FRONT IN-CAR TEMPERATURE 1 OR SINGLE | |
| 30 | RHS05 (YE-VT) | 22 | CTRL MOD. - HOT/COLD SEAT # DRIVER SENSOR CUSHION TEMP. |
