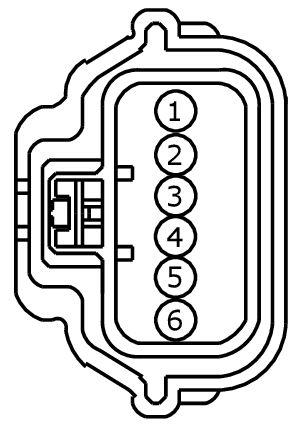

Connector End View C3285 - Occupant Classification System Module (OCSM)
DESCRIPTION
OCCUPANT CLASSIFICATION SYSTEM MODULE (OCSM)
COLOR
HARNESS
14D230
BASE PART #
PART# N/A
SERVICE PIGTAIL
SEE BELOW
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBX02 (BN-RD) | 20 | POWER - SEAT # RUN/START OCCUPANT CLASSIFICATION MODULE | |
| 1 | CBP22 (GN-OG) | 20 | FUSE - OR CIRCUIT BREAKER | |
| 2 | VDB04 (WH-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 2 | VDB25 (GN-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 3 | VDB05 (WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 3 | VDB26 (GY-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 4 | GD901 (BK) | 20 | GROUND - PASSENGER SEAT # RESTRAINTS CLEAN | |
| 4 | RR137 (BK-WH) | 20 | CTRL MOD. - SENSOR SEAT TRACK POSITION DRIVER - | |
| 5 | LR142 (YE-BU) | 20 | CTRL MOD. - SENSOR SEATBELT TENSION FRONT PASSENGER OUTBOARD + | |
| 6 | VR210 (BU-BN) | 20 | SENSOR - SEATBELT TENSION FRONT PASSENGER OUTBOARD |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1338 |
Service Part Number: 9U2Z-14S411-BB Gauge: 20 Pin material: Silver Cavities: 6 Vehicle Uses Actuator - Door Lock - LH - Front Actuator - Door Lock - LH - Rear Actuator - Door Lock - RH - Front Actuator - Door Lock - RH - Rear Module - Occupant Classification Sensor - Acceleration Pedal Position Sensor - Transmission Range Switch - Door Ajar / Interior Lamp |
