Circuit Protection Devices

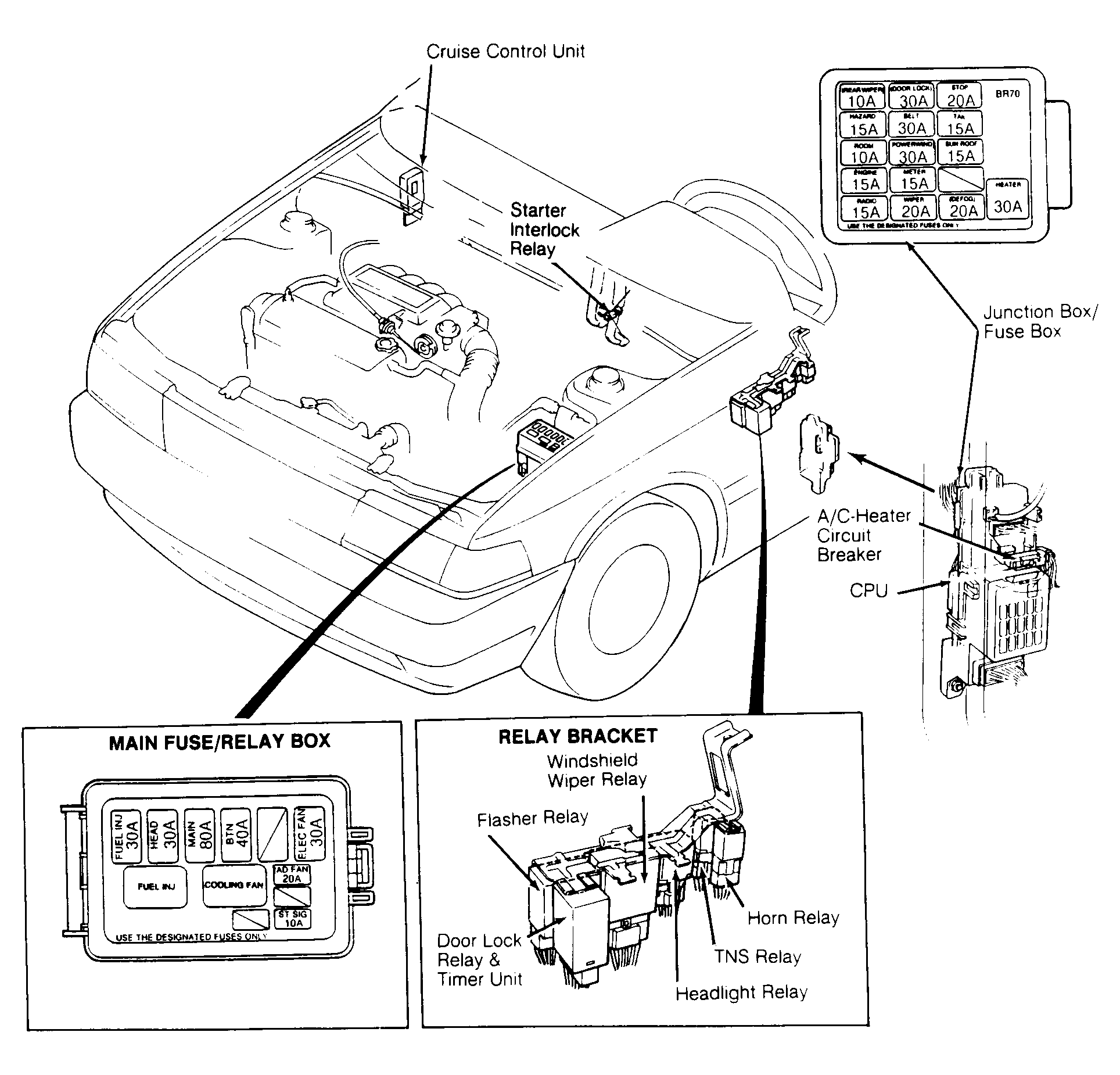

CIRCUIT PROTECTION DEVICES LOCATION

Component Location
A/C-Heater Blower Motor Circuit Breaker In center of junction box, near left kick panel.
Fuse/Relay Boxes
Engine Compartment (Main) On left front fender apron. See Figure .
Passenger Compartment/Junction Box Near left kick panel. See Figure .
Relay Bracket Bracket under left side of dash, by steering column. See Figure .
