Axle Speed Sensor Rotor, Rear Removal/Installation: Notes
- Remove the differential from the rear axle; see DIFFERENTIAL CASE REAR (STANDARD AND LIMITED SLIP) REMOVAL/INSTALLATION
.
- Remove the 10 bolts retaining the ring gear to the differential case.
- Remove the ring gear.
NOTE:
- Only remove speed sensor rotor if replacement is required. It does not have to be removed for ring bearing replacement.

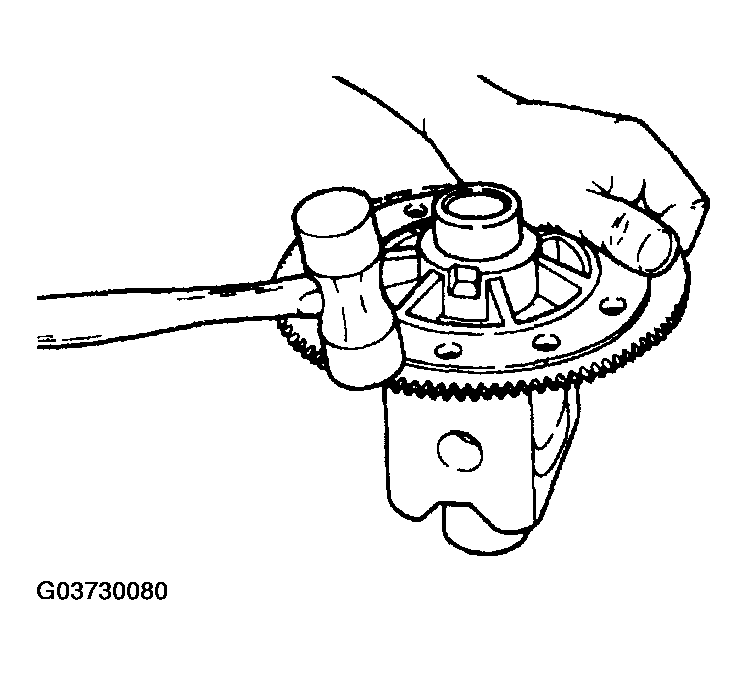

- Remove the speed sensor rotor by tapping with a soft-face hammer. Discard the speed sensor rotor.
NOTE:
- The rotor must be discarded upon removal. If removed, a new speed sensor rotor must be installed.
Courtesy of MAZDA MOTORS CORP.
- Install in reverse order of removal.
