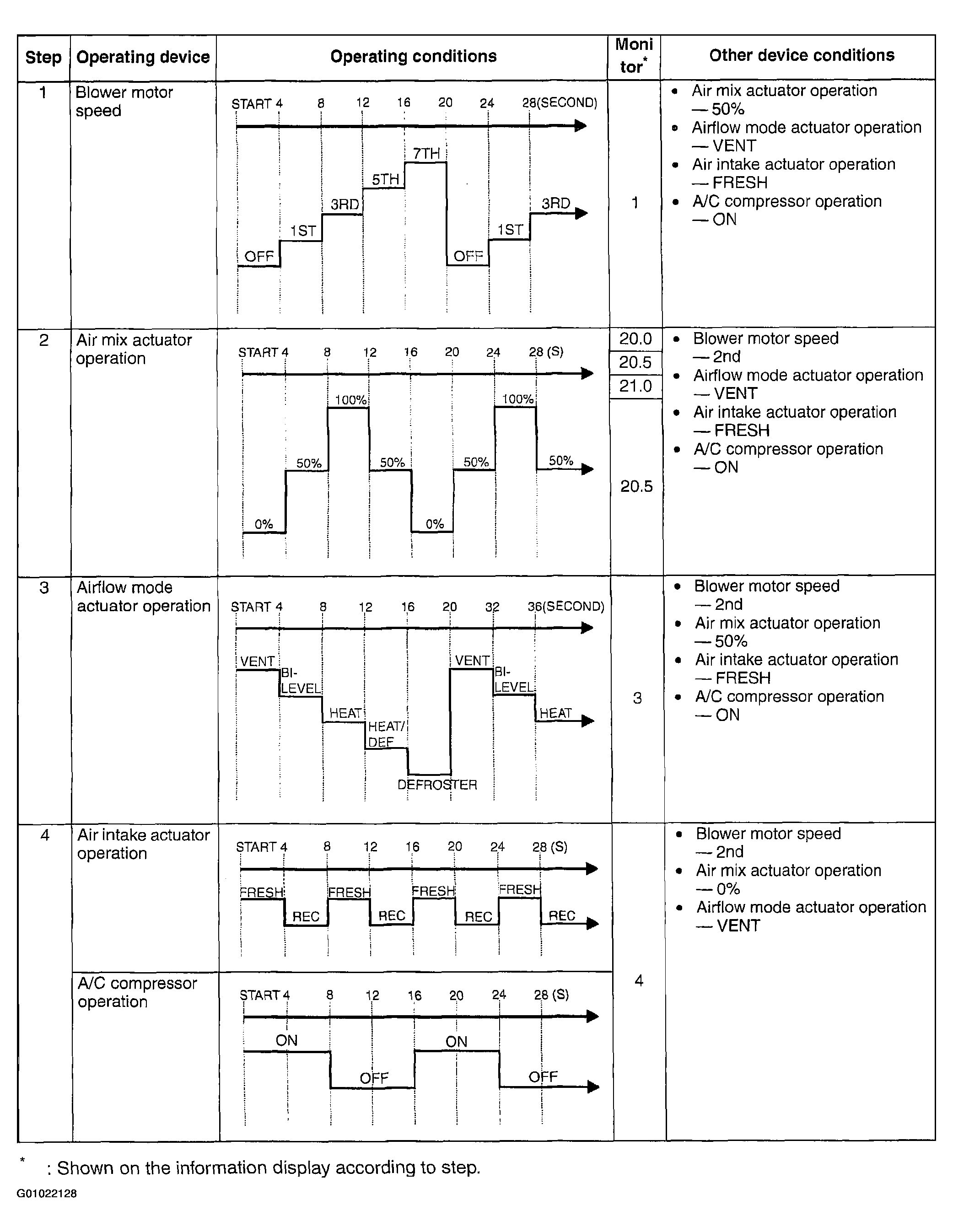

Output Device Operation Check Table
WARNING: This page is about a different car, the 2004 Mazda 6. However, it is still accessible from the selected car via links, so may be relevant.
DIAGNOSTIC TROUBLE CODES (DTC) LIST
| DTC | Description |
|---|---|
| DTC 02 | SOLAR RADIATION SENSOR SYSTEM INSPECTION |
| DTC 03 | SOLAR RADIATION SENSOR SYSTEM INSPECTION |
| DTC 06 | PASSENGER COMPARTMENT TEMPERATURE SENSOR SYSTEM INSPECTION |
| DTC 07 | PASSENGER COMPARTMENT TEMPERATURE SENSOR SYSTEM INSPECTION |
| DTC 10 | EVAPORATOR COMPARTMENT TEMPERATURE SENSOR SYSTEM INSPECTION |
| DTC 11 | EVAPORATOR TEMPERATURE SENSOR SYSTEM INSPECTION |
| DTC 12 | AMBIENT TEMPERATURE SENSOR SYSTEM INSPECTION |
| DTC 13 | AMBIENT TEMPERATURE SENSOR SYSTEM INSPECTION |
| DTC 14 | WATER TEMPERATURE SENSOR SYSTEM INSPECTION |
| DTC 15 | WATER TEMPERATURE SENSOR SYSTEM INSPECTION |
| DTC 21 | AIRFLOW MODE ACTUATOR (POTENTIOMETER) SYSTEM INSPECTION |
| DTC 22 | AIRFLOW MODE ACTUATOR (POTENTIOMETER) SYSTEM INSPECTION |
| DTC 59 | AIRFLOW MODE ACTUATOR (MOTOR LOCK) SYSTEM INSPECTION |
| DTC 06, 10, 12, 14, 21 | CLIMATE CONTROL UNIT (+5V POWER SUPPLY OR SENSOR GROUND SYSTEM) OR SENSOR GROUND SYSTEM INSPECTION |
| DTC 07, 11, 13, 15, 22 | CLIMATE CONTROL UNIT (+5V POWER SUPPLY OR SENSOR GROUND SYSTEM) OR SENSOR GROUND SYSTEM INSPECTION |
