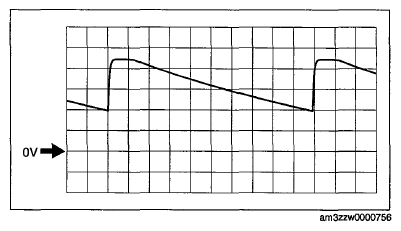

Pattern 1
- Terminal:
- Bonnet latch switch signal: 1J (+) <==> body ground (-)
- Rear door switch (LH) signal: 6E (+) <==> body ground (-)
- Front door switch (driver side) signal: 6G (+) <==> body ground (-)
- Front door switch (passenger side) signal: 6H (+) <==> body ground (-)
- Lock input (Driver-side door lock-link switch): 61 (+) <==> body ground (-)
- Lock/unlock input (passenger-side door lock-link switch) (rear door lock link switch (RH, LH)): 6J (+) <==> body ground (-)
- Rear door switch (RH) signal: 6K (+) <==> body ground (-)
- Unlock input (Driver-side door lock-link switch): 6L (+) <==> body ground (-)
- Oscilloscope setting: 1 V/DIV (Y), 1 ms/DIV (X), DC range
Courtesy of MAZDA MOTORS CORP.
