A/C Unit Disassembly/Assembly: Notes
- Disassemble in the order indicated in the table.CAUTION:
- If a non-specified grease is used, it may result in abnormal noise or improper operation of the links. Apply only the specified grease to each link.
- Assemble in the reverse order of disassembly.

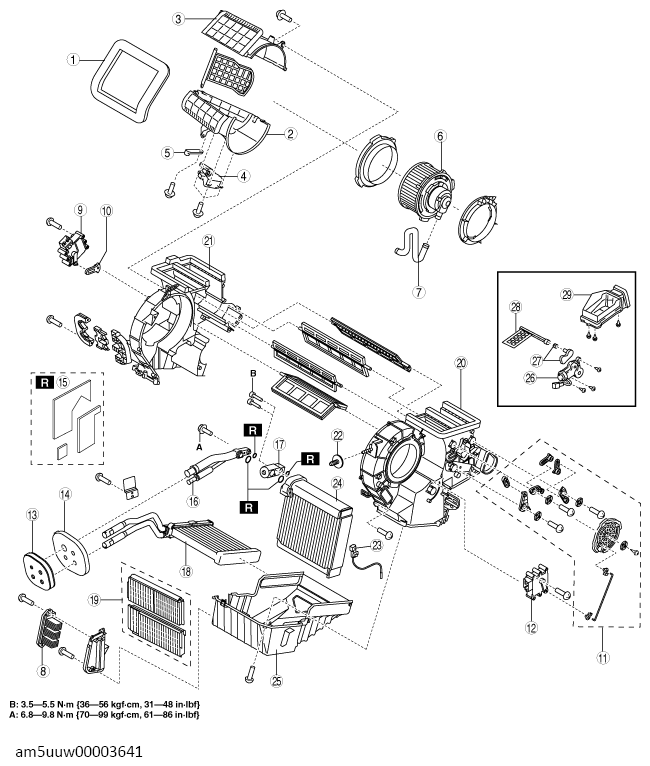

| Step | Part name | Disassembly/assembly of main parts | ||
|---|---|---|---|---|
| Heater core | Evaporator temperature sensor | Evaporator | ||
| 1 | Adhesive polyurethane (1) | - | - | - |
| 2 | Blower case (1) | - | - | - |
| 3 | Blower case (2) | - | - | - |
| 4 | Air intake actuator | - | - | - |
| 5 | Air intake link set | - | - | - |
| 6 | Blower motor (See FRONT BLOWER MOTOR REMOVAL [FULL-AUTO AIR CONDITIONER] .) (See FRONT BLOWER MOTOR INSTALLATION [FULL-AUTO AIR CONDITIONER] .) |
- | - | - |
| 7 | Air hose | - | - | - |
| 8 | Power MOS FET | - | - | - |
| 9 | Air mix actuator | - | - | - |
| 10 | Air mix link | - | - | - |
| 11 | Airflow mode link set | - | - | - |
| 12 | Airflow mode actuator | - | X | X |
| 13 | Polyurethane foam | - | X | X |
| 14 | Adhesive polyurethane (2) | - | - | - |
| 15 | Adhesive polyurethane (3) (See EXPANSION VALVE REMOVAL/INSTALLATION .) |
- | - | - |
| 16 | Evaporator pipe | - | - | - |
| 17 | Expansion valve | - | - | - |
| 18 | Heater core | - | - | - |
| 19 | Air filter | - | - | - |
| 20 | A/C case (1) | X | X | X |
| 21 | A/C case (2) | X | X | X |
| 22 | Adjusting bolt (See A/C UNIT REMOVAL/INSTALLATION .) |
X | X | X |
| 23 | Evaporator temperature sensor (See EVAPORATOR TEMPERATURE SENSOR ASSEMBLY NOTE .) |
X | X | X |
| 24 | Evaporator | - | X | X |
| 25 | A/C case (3) | - | X | X |
| 26 | Rear vent actuator | - | X | X |
| 27 | Rear vent actuator link | - | X | X |
| 28 | Rear vent door | - | X | X |
| 29 | Rear vent duct | - | X | X |
