Remove/install side deployment pressure sensor - AR91.60-P-0760NKB
MODEL 117, 156, 176, 242, 246
Shown on MODEL 246, left side of vehicle
Shown on MODEL 246, with CODE 293 (Sidebag in left and right rear)
| Risk of injury during testing and repair operations related to pyrotechnical components | Do not expose pyrotechnical components to temperatures above 100 °C or 212 °F. Disconnect current supply when working on such components. | AS91.00-Z-0008-01A | |
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Information, assessment and legal requirements when working with, handling and storing pyrotechnical components | AH91.00-Z-0000-10A | ||
| Remove/install | |||
| 1.1 | Remove front door lining | When removing the left front door pressure sensor (B48/7) and the right front door pressure sensor (B48/8). | |
| MODEL 117 | AR72.10-P-1000NKC | ||
| MODEL 156, 176, 242, 246 | AR72.10-P-1000NKB | ||
| 1.2 | Remove rear door lining | MODEL 117, 156, 176, 242, 246 with CODE 293 (Sidebags in rear) When removing left rear door pressure sensor (B48/9) or right rear door pressure sensor (B48/10). |
|
| 2 | Disconnect battery ground line | AR54.10-P-0003NKB | |
| 3.1 | Disconnect electrical connector (2) from left front door pressure sensor (B48/7) or right front door pressure sensor (B48/8) | When removing the left front door pressure sensor (B48/7) and the right front door pressure sensor (B48/8). | |
| 3.2 | Disconnect electrical connector (5) from left rear door pressure sensor (B48/9) and right rear door pressure sensor (B48/10) | MODEL 117, 156, 176, 242, 246 with CODE 293 (Sidebags in rear) When removing left rear door pressure sensor (B48/9) or right rear door pressure sensor (B48/10). |
|

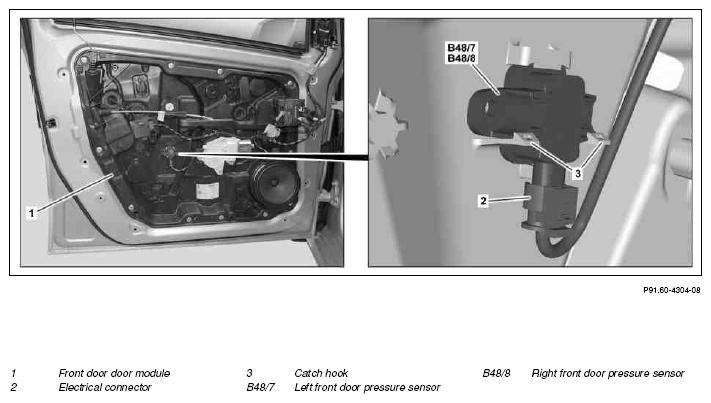

| 4.1 | Press down catch hook (3) and remove left front door pressure sensor (B48/7) or right front door pressure sensor (B48/8) from front door module (1) | When removing the left front door pressure sensor (B48/7) and the right front door pressure sensor (B48/8). | |

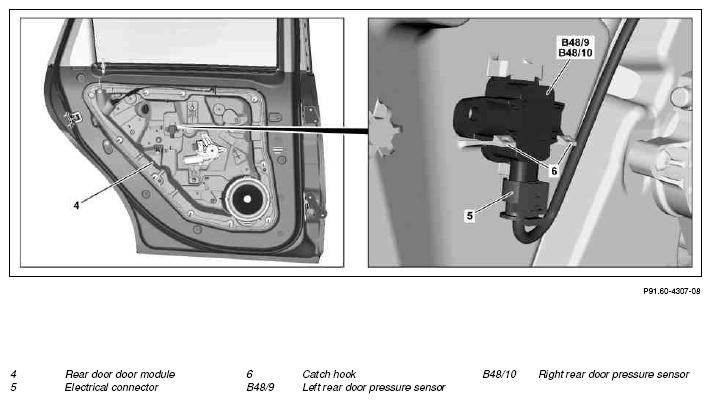

| 4.2 | Press down catch hook (6) and remove left rear door pressure sensor (B48/9) or right rear door pressure sensor (B48/10) from rear door module (4) | MODEL 117, 156, 176, 242, 246 with CODE 293 (Sidebags in rear) When removing left rear door pressure sensor (B48/9) or right rear door pressure sensor (B48/10). |
|
| 5 | Install in the reverse order |
