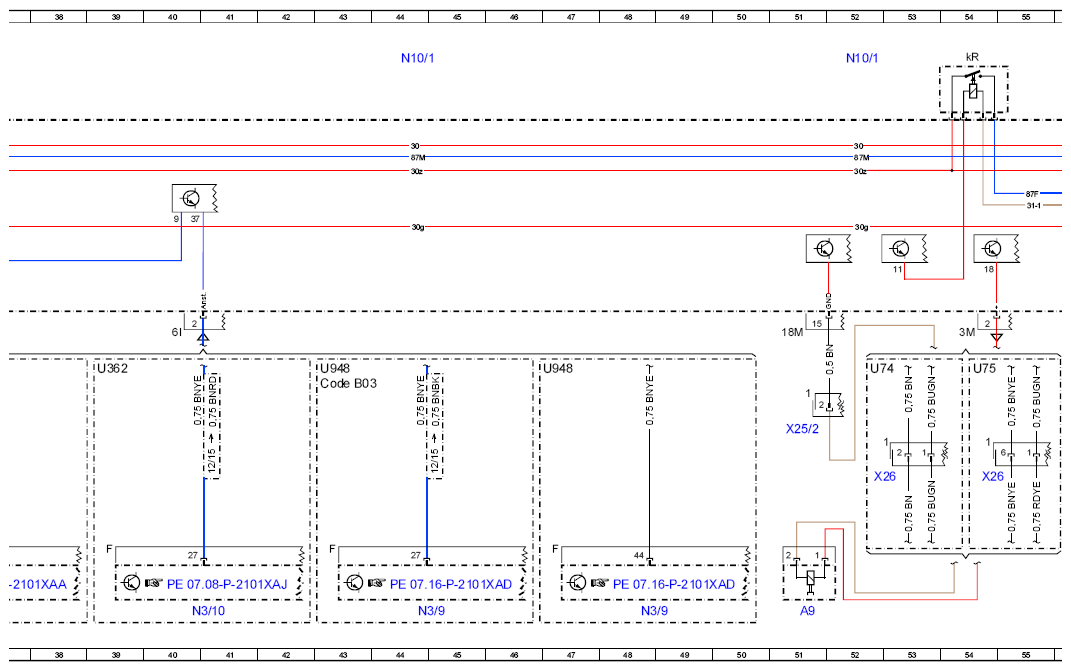

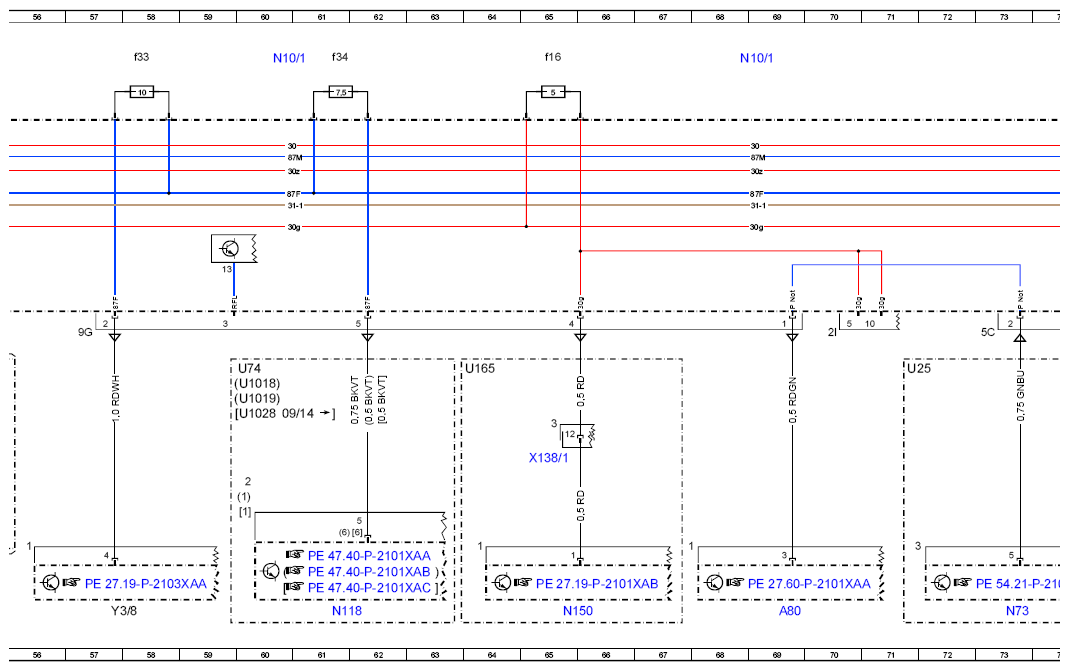

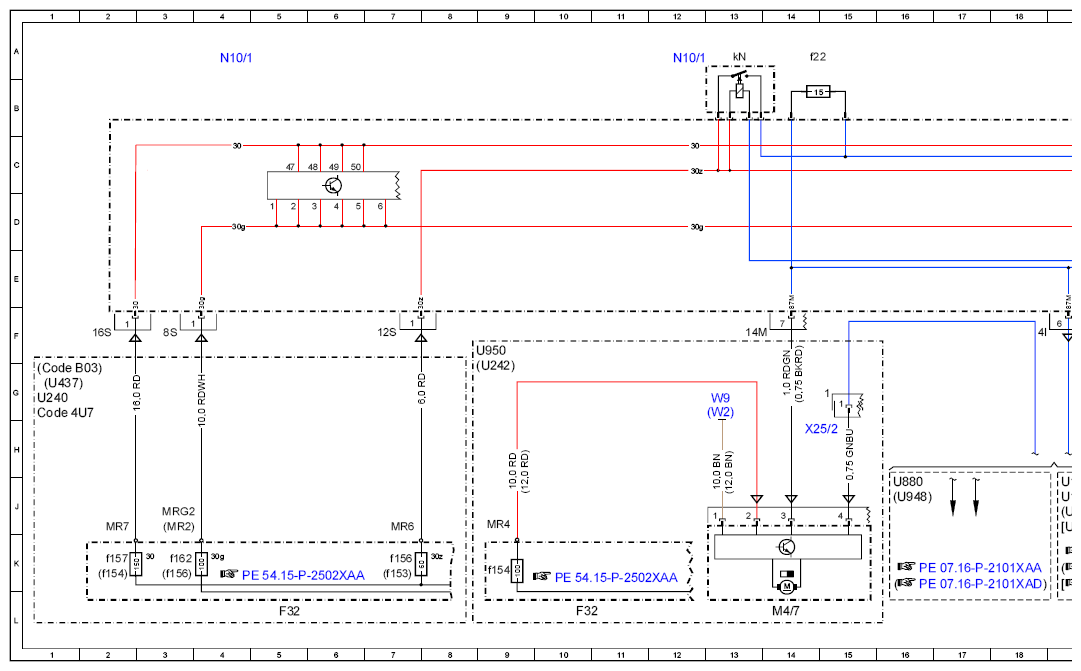

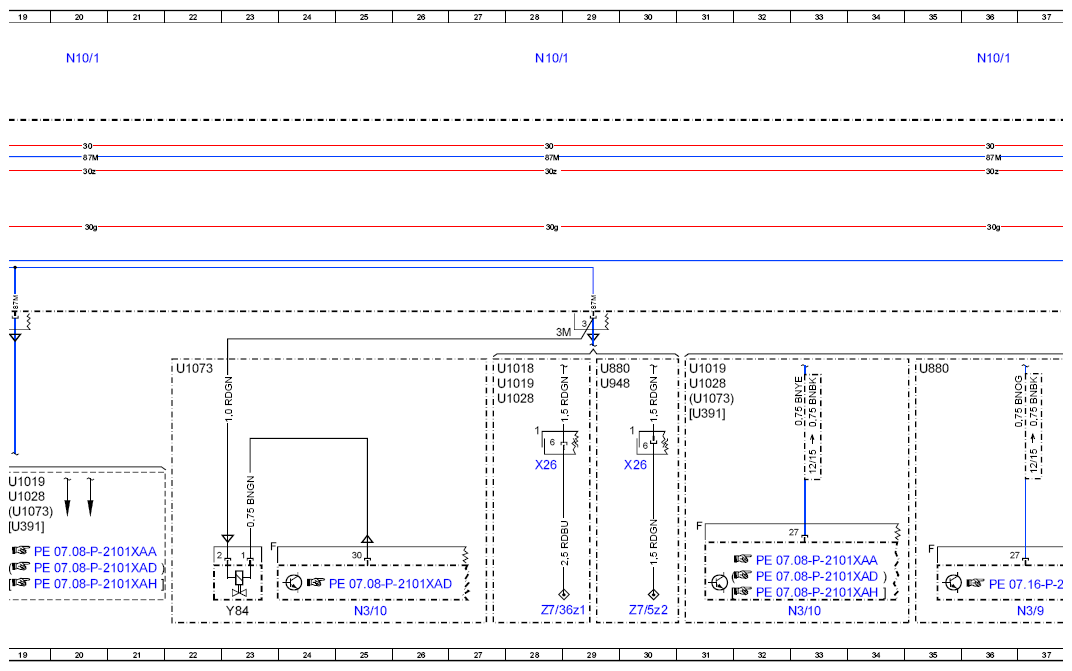

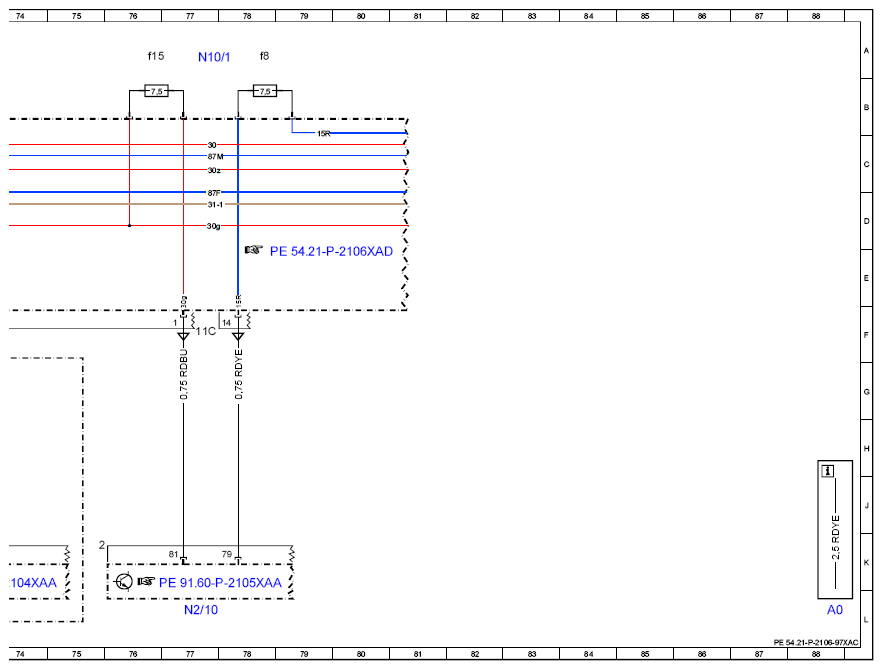

| A0 |
Color code key |
88L |
| A80 |
Intelligent servo module for DIRECT SELECT |
69L |
| A9 |
Refrigerant compressor |
51L |
| Code 4U7 |
Start/stop voltage dip protection |
1G |
| Code B03 |
ECO start/stop function |
43G |
| Code B03 |
ECO start/stop function |
1G |
| F32 |
Front electrical prefuse box |
10L |
| F32 |
Front electrical prefuse box |
5L |
| F32f153 |
Prefuse 153 |
7K |
| F32f154 |
Prefuse 154 |
9K |
| F32f154 |
Prefuse 154 |
2K |
| F32f156 |
Prefuse 156 |
3K |
| F32f156 |
Prefuse 156 |
7K |
| F32f157 |
Prefuse 157 |
2K |
| F32f162 |
Prefuse 162 |
3K |
| M4/7 |
Combustion engine and air conditioning with integrated control fan motor |
14L |
| N10/1 |
Front SAM control unit with fuse and relay module |
4A |
| N10/1 |
Front SAM control unit with fuse and relay module |
12A |
| N10/1 |
Front SAM control unit with fuse and relay module |
20A |
| N10/1 |
Front SAM control unit with fuse and relay module |
28A |
| N10/1 |
Front SAM control unit with fuse and relay module |
36A |
| N10/1 |
Front SAM control unit with fuse and relay module |
52A |
| N10/1 |
Front SAM control unit with fuse and relay module |
60A |
| N10/1 |
Front SAM control unit with fuse and relay module |
69A |
| N10/1 |
Front SAM control unit with fuse and relay module |
77A |
| N10/1 |
Front SAM control unit with fuse and relay module |
44A |
| N10/1f15 |
Fuse 15 |
76A |
| N10/1f16 |
Fuse 16 |
65A |
| N10/1f22 |
Fuse 22 |
14A |
| N10/1f33 |
Fuse 33 |
58A |
| N10/1f34 |
Fuse 34 |
61A |
| N10/1f8 |
Fuse 8 |
78A |
| N10/1kN |
Engine circuit 87 relay |
13A |
| N10/1kR |
Chassis circuit 87 relay |
54A |
| N118 |
Fuel pump control unit |
61L |
| N150 |
DIRECT SELECT INTERFACE |
65L |
| N2/10 |
Supplemental restraint system control unit |
77L |
| N3/10 |
ME-SFI [ME] control unit |
25L |
| N3/10 |
ME-SFI [ME] control unit |
33L |
| N3/10 |
ME-SFI [ME] control unit |
40L |
| N3/9 |
CDI control unit |
37L |
| N3/9 |
CDI control unit |
44L |
| N3/9 |
CDI control unit |
48L |
| N73 |
Electronic ignition switch control unit |
73L |
| U1018 |
Valid for gasoline engine 276 |
27G |
| U1018 |
Valid for gasoline engine 276 |
59G |
| U1019 |
Valid for gasoline engine 278 |
19J |
| U1019 |
Valid for gasoline engine 278 |
27G |
| U1019 |
Valid for gasoline engine 278 |
31G |
| U1019 |
Valid for gasoline engine 278 |
59G |
| U1028 |
Valid for engine 157 |
19J |
| U1028 |
Valid for engine 157 |
27G |
| U1028 |
Valid for engine 157 |
31G |
| U1028 |
Valid for engine 157 |
60G |
| U1073 |
Valid for gasoline engine 276.9 |
19J |
| U1073 |
Valid for gasoline engine 276.9 |
22G |
| U1073 |
Valid for gasoline engine 276.9 |
31G |
| U165 |
Valid for AMG |
64G |
| U240 |
Valid for all except ECO start/stop function |
1G |
| U242 |
Valid for fan motor 800 W |
8G |
| U25 |
Valid for automatic transmission |
71G |
| U362 |
Valid for gasoline engine 274 |
39G |
| U391 |
Valid for gasoline engine 276.8 |
19J |
| U391 |
Valid for gasoline engine 276.8 |
31G |
| U437 |
Valid without code (4U7) Start/stop voltage dip protection |
1G |
| U74 |
Valid for diesel engines |
52G |
| U74 |
Valid for diesel engines |
60G |
| U75 |
Valid for gasoline engines |
54G |
| U880 |
Valid for diesel engine 642 |
16J |
| U880 |
Valid for diesel engine 642 |
29G |
| U880 |
Valid for diesel engine 642 |
35G |
| U948 |
Valid for diesel engine 651 |
16J |
| U948 |
Valid for diesel engine 651 |
29G |
| U948 |
Valid for diesel engine 651 |
43G |
| U948 |
Valid for diesel engine 651 |
47G |
| U950 |
Valid for fan motor 650 W |
8F |
| W2 |
Right front ground point at lamp unit |
13G |
| W9 |
Left front ground point (at lamp unit) |
13G |
| X138/1 |
Front center console electrical connector |
65H |
| X25/2 |
Engine compartment/interior electrical connector |
15H |
| X25/2 |
Engine compartment/interior electrical connector |
51H |
| X26 |
Interior and engine wiring harness electrical connector |
28H |
| X26 |
Interior and engine wiring harness electrical connector |
30H |
| X26 |
Interior and engine wiring harness electrical connector |
53J |
| X26 |
Interior and engine wiring harness electrical connector |
54J |
| Y3/8 |
Fully integrated transmission control unit |
57L |
| Y84 |
Radiator shutters actuator |
23L |
| Z7/36z1 |
Circuit 87 M2e connector sleeve |
28L |
| Z7/5z2 |
Circuit 87 connector sleeve |
30L |
