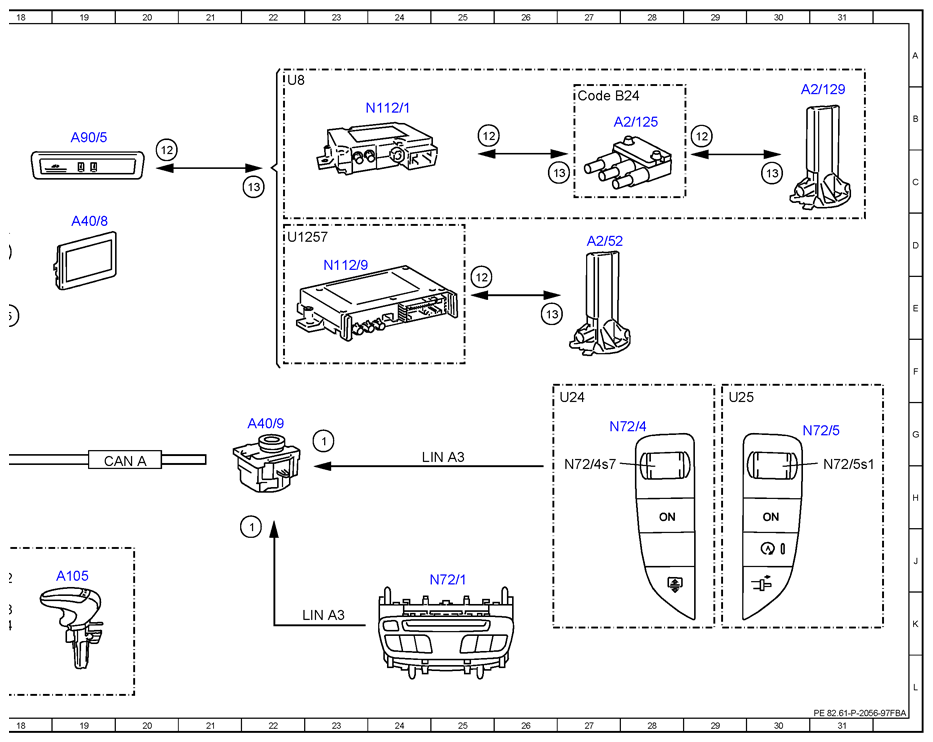

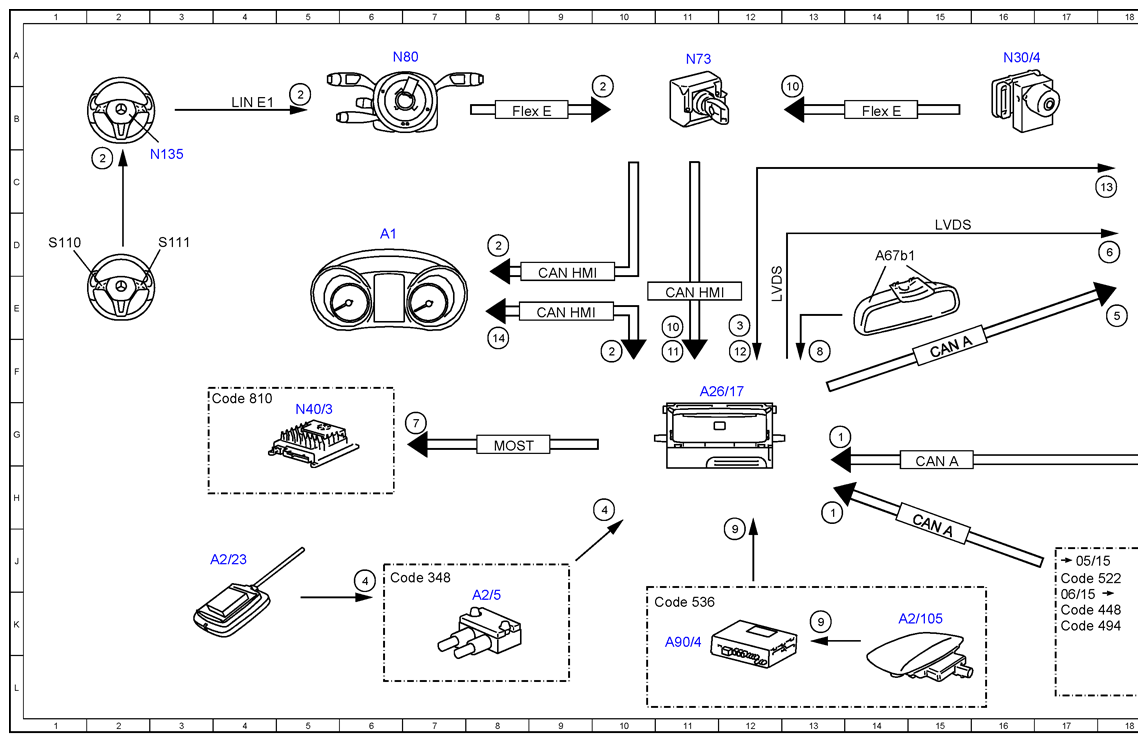

Electrical Function Schematic For Navigation System Function - PE82.61-P-2056-97FBA
Model 205 up to model year 2019 with code 357 (Map navigation) Model 253 (except 253.99) up to model year 2020 with code 357 (Map navigation)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 13G |
| 1 | Operation, signal | 22J |
| 1 | Operation, signal | 23G |
| 1 | Operation, signal | 13H |
| 10 | Wheel speed, signal | 13B |
| 10 | Wheel speed, signal | 11E |
| 11 | Reverse gear, status | 11F |
| 12 | Traffic data, signal | 12F |
| 12 | Traffic data, signal | 20B |
| 12 | Traffic data, signal | 15B |
| 12 | Traffic data, signal | 19B |
| 12 | Traffic data, signal | 25E |
| 13 | Position data, signal | 30C |
| 13 | Position data, signal | 26C |
| 13 | Position data, signal | 26E |
| 13 | Position data, signal | 22C |
| 13 | Position data, signal | 18C |
| 14 | Instrument cluster indicator, signal | 8E |
| 2 | Multifunction steering wheel button group, signal | 2C |
| 2 | Multifunction steering wheel button group, signal | 5B |
| 2 | Multifunction steering wheel button group, signal | 10B |
| 2 | Multifunction steering wheel button group, signal | 8D |
| 2 | Multifunction steering wheel button group, signal | 10F |
| 3 | Map data, signal | 12E |
| 4 | GPS, signal | 10H |
| 4 | GPS, signal | 6J |
| 5 | Switch-on request, signal | 18E |
| 6 | Audio/COMAND display, actuation | 18D |
| 7 | Audio, signal | 7G |
| 8 | Voice input, signal | 13F |
| 9 | RTTD signal | 12J |
| 9 | RTTD signal | 13K |
| A1 | Instrument cluster | 6D |
| A105 | Touchpad | 19J |
| A2/105 | SDARS antenna | 15K |
| A2/125 | Communications module/stationary heater antenna splitter | 28B |
| A2/129 | Communications module/stationary heater antenna | 31B |
| A2/23 | GPS antenna | 3J |
| A2/5 | Global positioning system antenna splitter | 8K |
| A2/52 | Emergency call system antenna | 27D |
| A26/17 | Head unit | 11F |
| A40/8 | Audio/COMAND display | 19D |
| A40/9 | Audio/COMAND control panel | 22G |
| A67b1 | Hands-free system microphone | 14D |
| A90/4 | Tuner unit | 11K |
| A90/5 | Multimedia connection unit | 19B |
| CAN A | Telematics CAN | 15H |
| CAN A | Telematics CAN | 15F |
| CAN A | Telematics CAN | 15J |
| CAN A | Telematics CAN | 20H |
| CAN HMI | User interface CAN | 9E |
| CAN HMI | User interface CAN | 9E |
| CAN HMI | User interface CAN | 11E |
| Code 348 | Emergency call/assistance system | 6J |
| Code 448 | Touchpad | 17K |
| Code 494 | USA version | 17K |
| Code 522 | Audio 20 radio | 17J |
| Code 536 | SIRIUS satellite radio | 10K |
| Code 810 | Sound system | 3G |
| Code B24 | Radio remote control for stationary heater | 27B |
| Flex E | Chassis FlexRay | 8B |
| Flex E | Chassis FlexRay | 14B |
| LIN A3 | LCP LIN | 25G |
| LIN A3 | LCP LIN | 23K |
| LIN E1 | Steering LIN | 4B |
| LVDS | Low voltage differential signal | 12E |
| LVDS | Low voltage differential signal | 15D |
| MOST | Media Oriented System Transport | 8G |
| N112/1 | Telematics services communication module | 24B |
| N112/9 | HERMES control unit | 23D |
| N135 | Steering wheel electronics | 3C |
| N30/4 | Electronic Stability Program control unit | 16A |
| N40/3 | Sound system amplifier control unit | 5G |
| N72/1 | Upper control panel control unit | 25J |
| N72/4 | Left lower control panel | 27G |
| N72/4s7 | Volume control button | 27H |
| N72/5 | Right lower control panel | 31G |
| N72/5s1 | Volume adjustment button | 31H |
| N73 | Electronic ignition switch control unit | 11A |
| N80 | Steering column module control unit | 6A |
| S110 | Left multifunction steering wheel button group | 1D |
| S111 | Right multifunction steering wheel button group | 3D |
| U1257 | Valid for code 367 (Live Traffic Information) and subscription for real-time traffic data | 22D |
| U24 | Valid for manual transmission | 27F |
| U25 | Valid for automatic transmission | 29F |
| U8 | Valid for code B54 (Live Traffic Information) and subscription for real-time traffic data | 22A |
