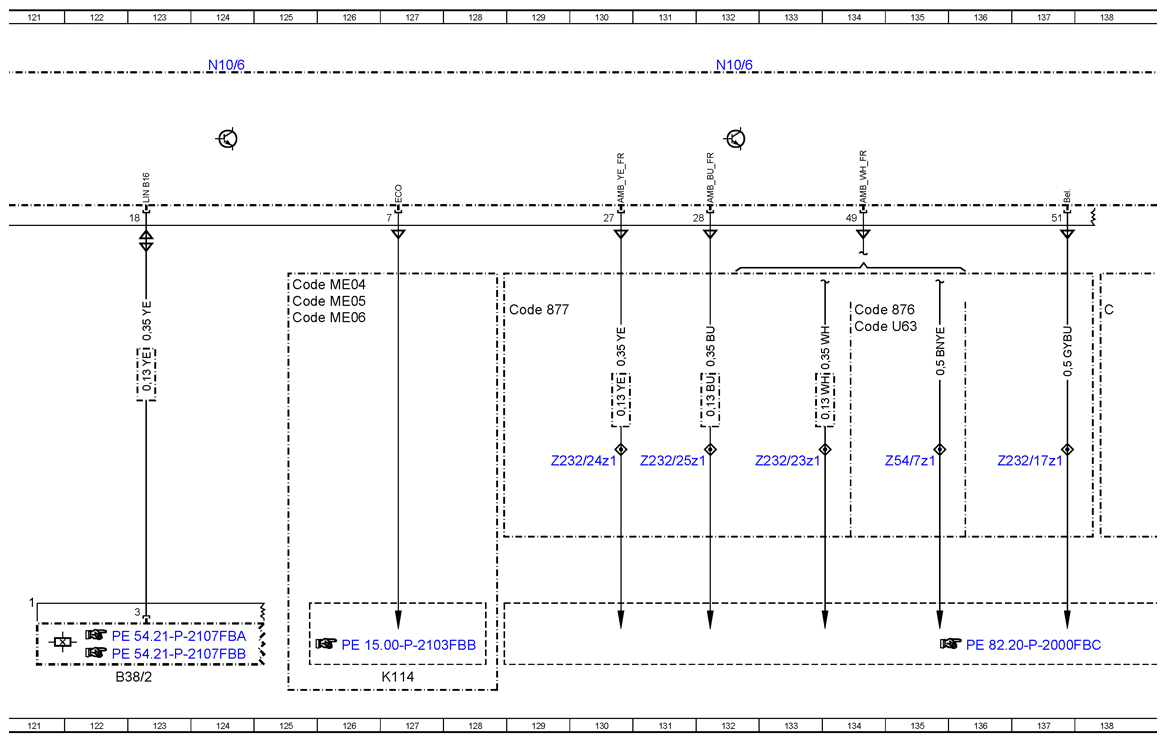

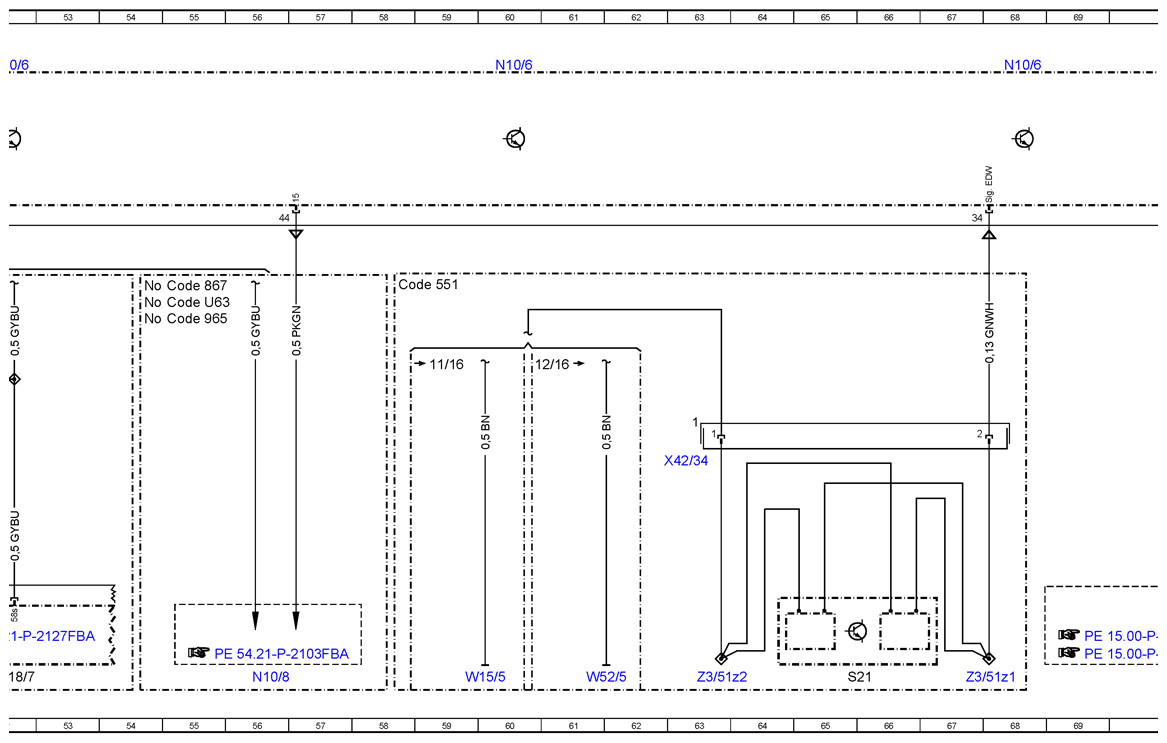

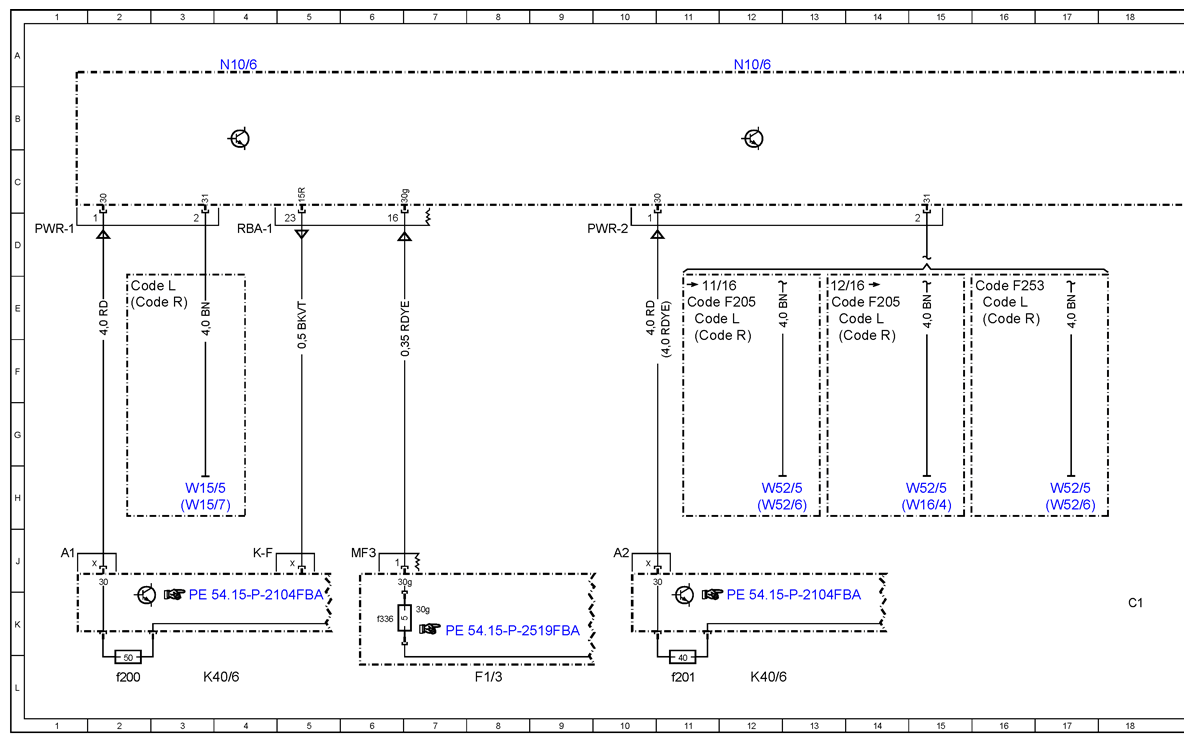

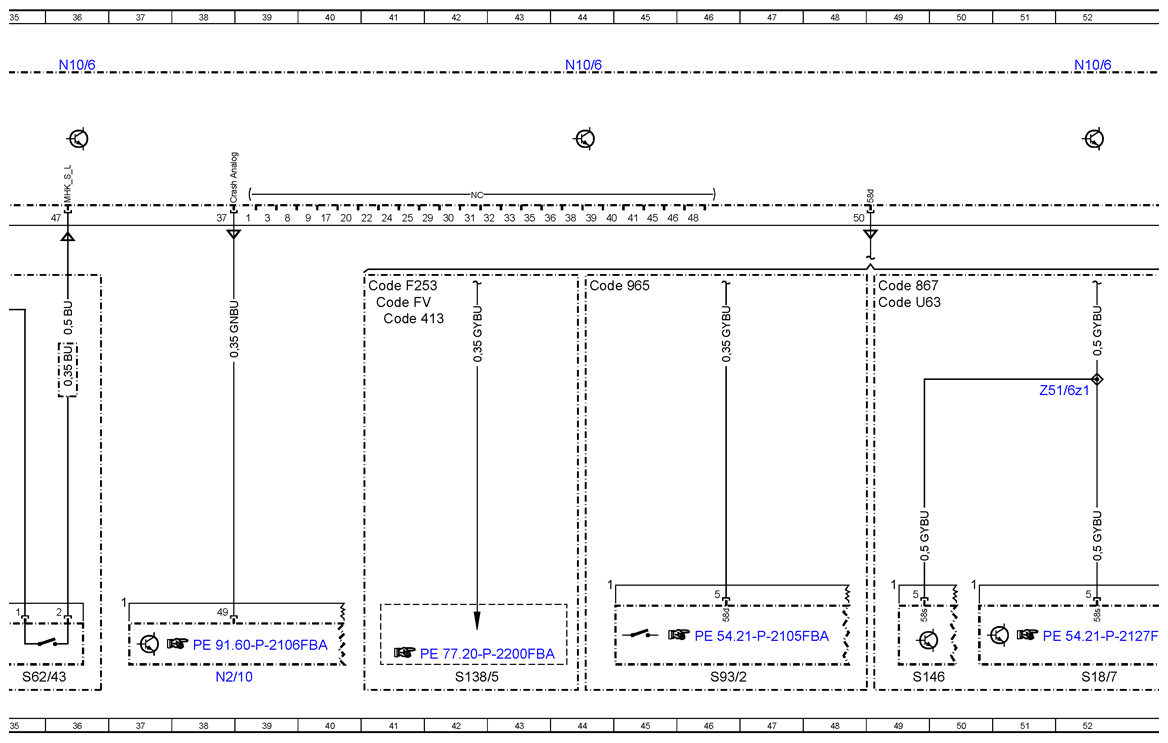

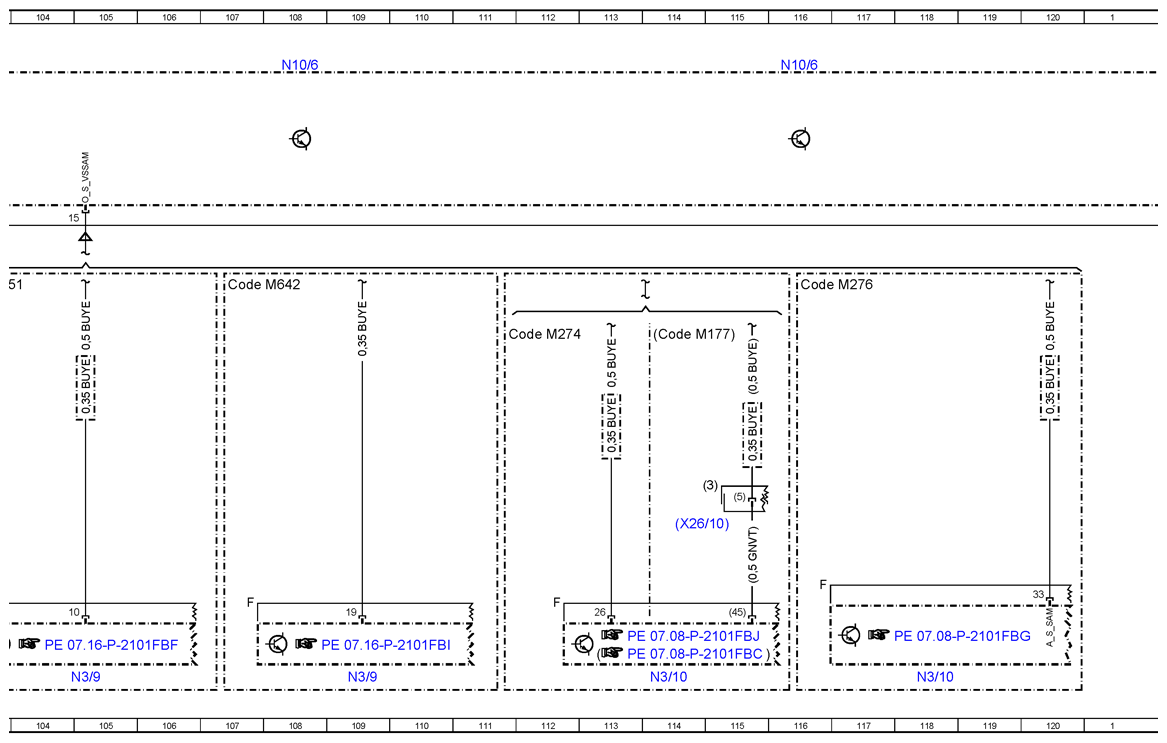

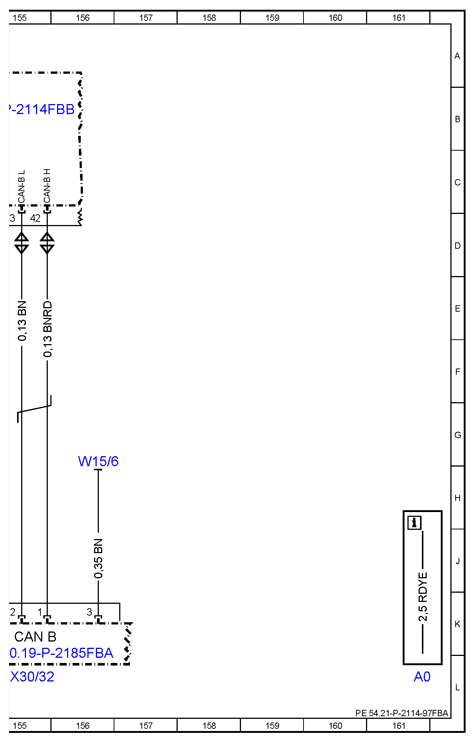

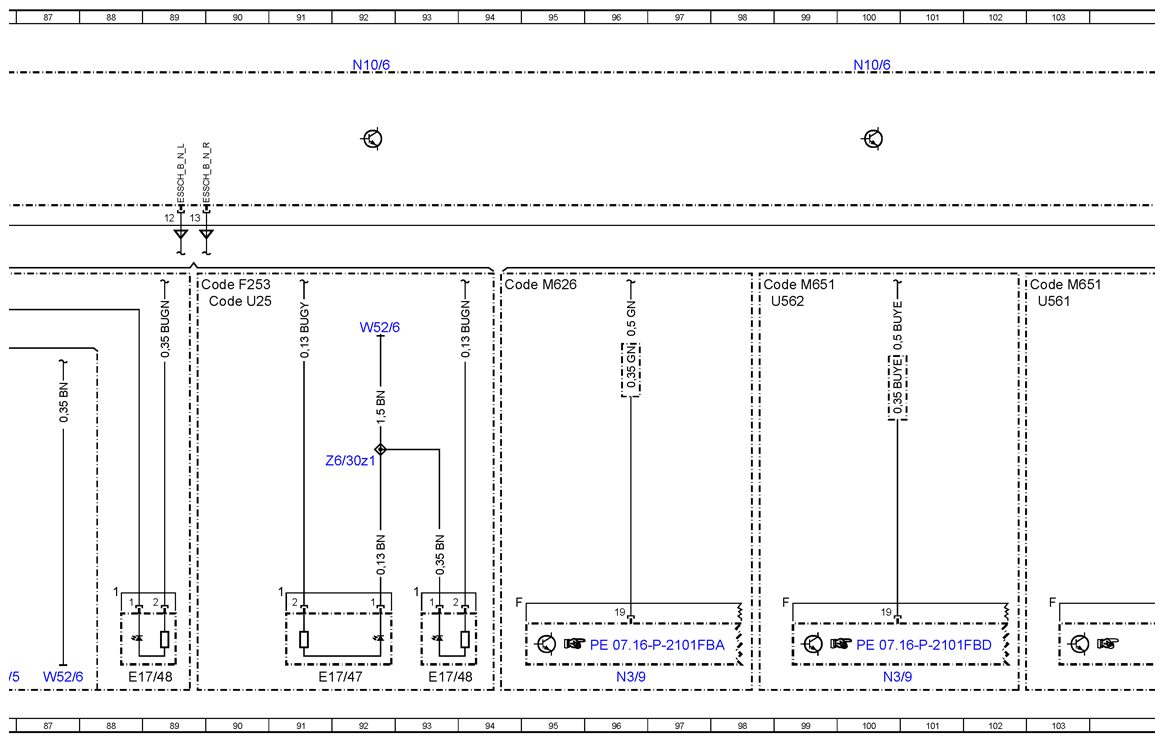

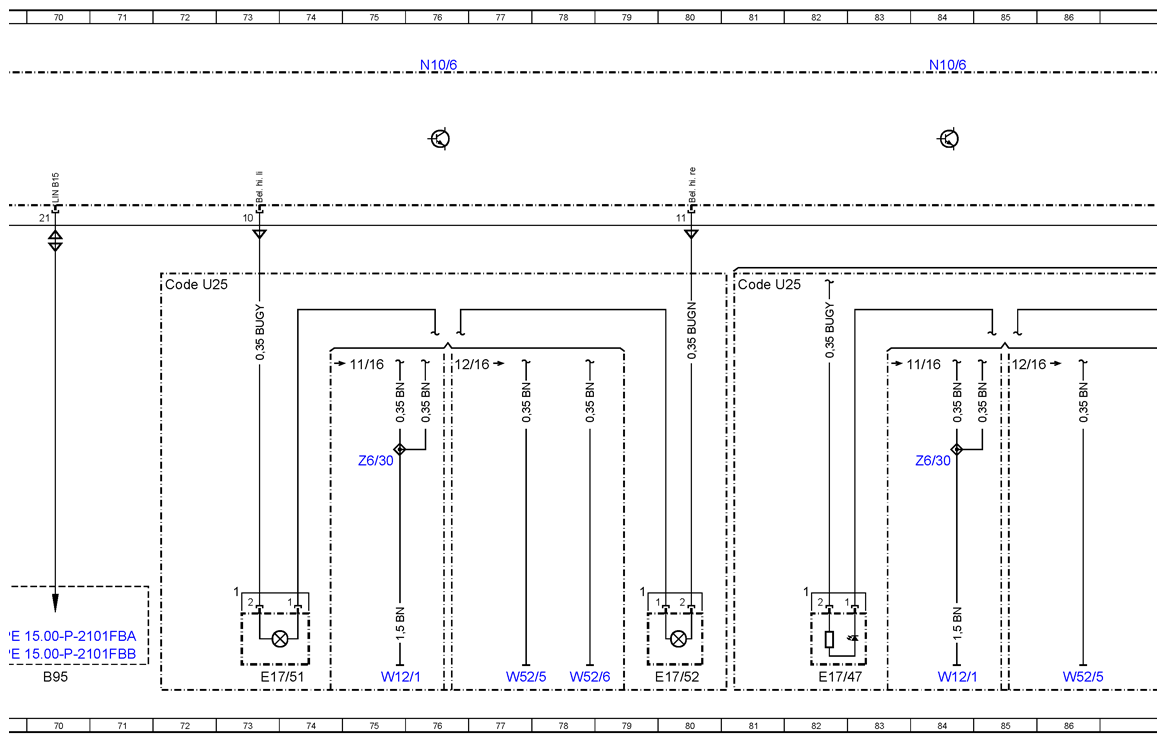

Wiring Diagram For Front Signal Acquisition And Actuation Module (SAM) Control Unit - PE54.21-P-2114-97FBA

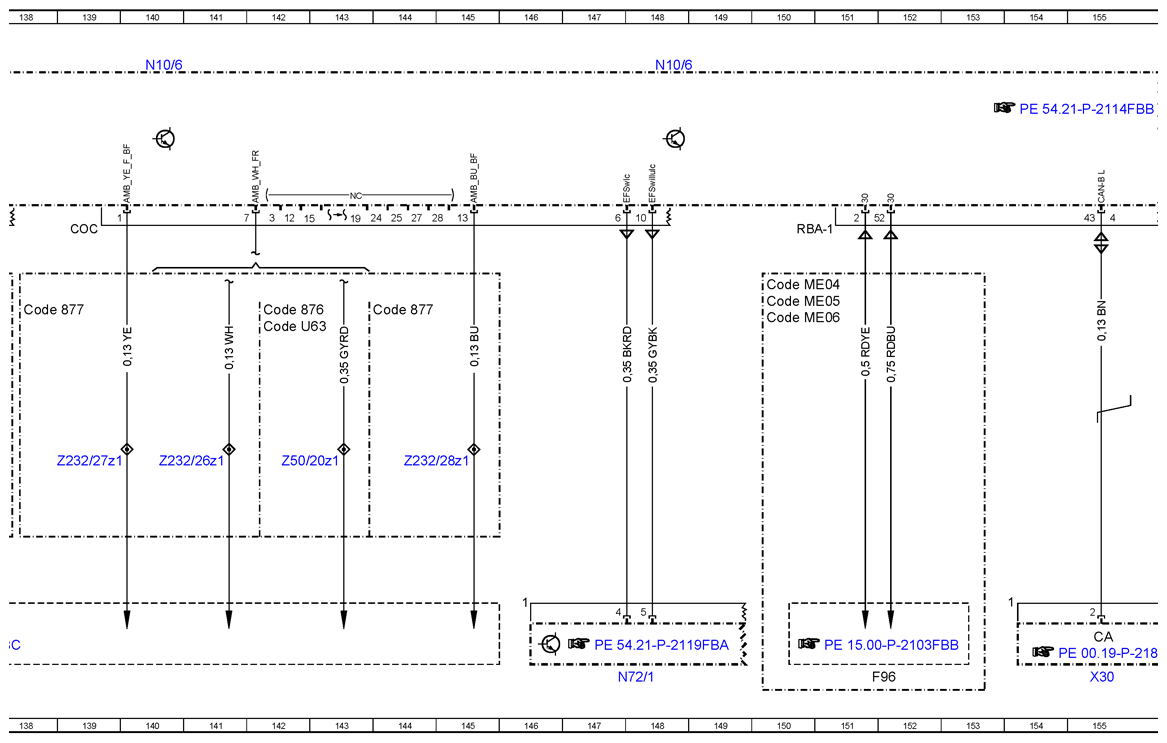

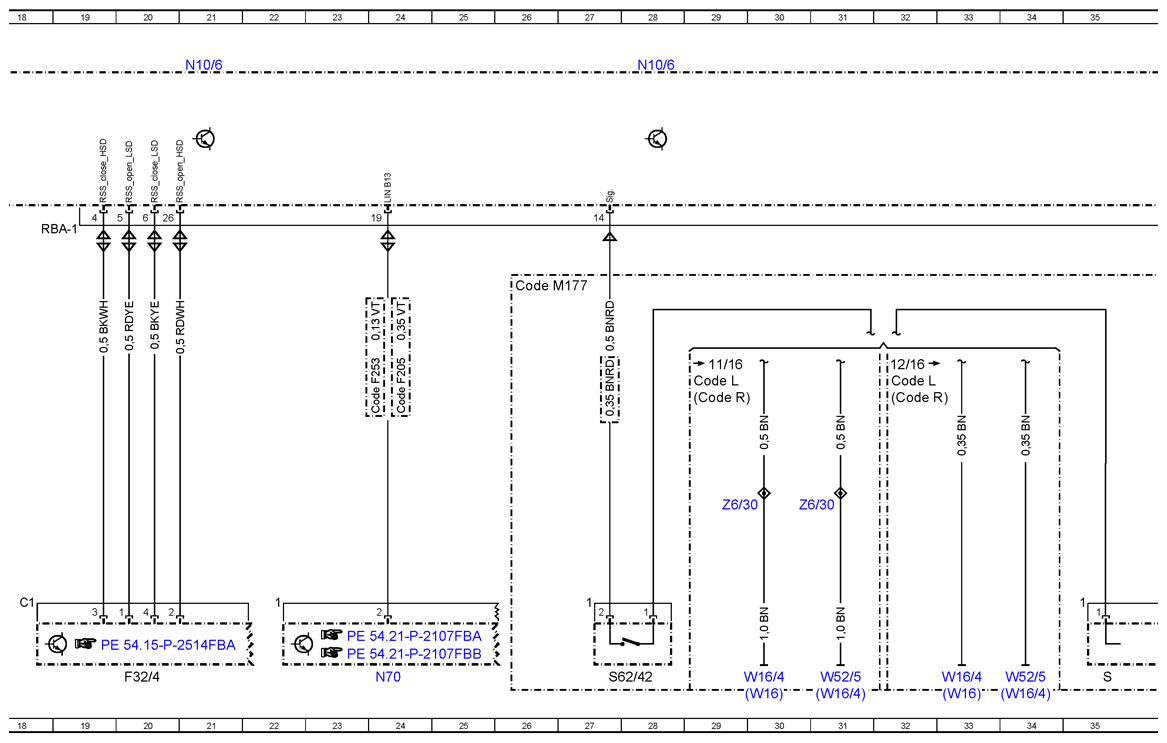

Model 205 up to model year 2019 Control unit N10/6, sheet 1
Model 253 (except 253.99) up to model year 2020 Control unit N10/6, sheet 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 161L |
| B38/2 | Rain/light sensor with additional functions | 122L |
| B95 | Battery sensor | 70L |
| CAN B | Interior CAN | 155K |
| Code 413 | Panoramic sliding sunroof | 41E |
| Code 551 | Anti-theft alarm system (ATA [EDW]) | 58E |
| Code 867 | SPLIT VIEW | 49E |
| Code 867 | SPLIT VIEW | 55E |
| Code 876 | Interior lights package | 134E |
| Code 876 | Interior lights package | 142E |
| Code 877 | Ambiance illumination | 129E |
| Code 877 | Ambiance illumination | 138E |
| Code 877 | Ambiance illumination | 143E |
| Code 965 | Taxi/rental car - Pre-installation | 55E |
| Code 965 | Taxi/rental car - Pre-installation | 44E |
| Code F205 | MODEL SERIES 205 | 24G |
| Code F205 | MODEL SERIES 205 | 11E |
| Code F205 | MODEL SERIES 205 | 13E |
| Code F253 | MODEL SERIES 253 | 24G |
| Code F253 | MODEL SERIES 253 | 16E |
| Code F253 | MODEL SERIES 253 | 41E |
| Code F253 | MODEL SERIES 253 | 89E |
| Code FV | LONG SEDAN | 41E |
| Code L | LEFT-HAND DRIVE | 29F |
| Code L | LEFT-HAND DRIVE | 32F |
| Code L | LEFT-HAND DRIVE | 2E |
| Code L | LEFT-HAND DRIVE | 11E |
| Code L | LEFT-HAND DRIVE | 13E |
| Code L | LEFT-HAND DRIVE | 16E |
| Code M177 | SPARK-IGNITION ENGINE M177 | 26E |
| Code M177 | SPARK-IGNITION ENGINE M177 | 114E |
| Code M274 | SPARK-IGNITION ENGINE M274 | 111E |
| Code M276 | SPARK-IGNITION ENGINE M276 | 116E |
| Code M626 | DIESEL ENGINE 0M626 | 94E |
| Code M642 | DIESEL ENGINE 0M642 | 107E |
| Code M651 | DIESEL ENGINE 0M651 | 98E |
| Code M651 | DIESEL ENGINE 0M651 | 103E |
| Code ME04 | Hybrid drive 20 KW VARIANT | 125E |
| Code ME04 | Hybrid drive 20 KW VARIANT | 150E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 125E |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 150E |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 125E |
| Code ME06 | Hybrid drive 50 KW VARIANT (INCLUDING PLUGIN) | 150E |
| Code R | RIGHT-HAND DRIVE | 29F |
| Code R | RIGHT-HAND DRIVE | 32F |
| Code R | RIGHT-HAND DRIVE | 2E |
| Code R | RIGHT-HAND DRIVE | 16E |
| Code R | RIGHT-HAND DRIVE | 11F |
| Code R | RIGHT-HAND DRIVE | 13F |
| Code U25 | Illuminated door sills | 81E |
| Code U25 | Illuminated door sills | 72E |
| Code U25 | Illuminated door sills | 90E |
| Code U63 | Driving school package | 49E |
| Code U63 | Driving school package | 55E |
| Code U63 | Driving school package | 134E |
| Code U63 | Driving school package | 142E |
| E17/47 | Left front illuminated door sill molding | 82L |
| E17/47 | Left front illuminated door sill molding | 91L |
| E17/48 | Right front illuminated door sill molding | 93L |
| E17/48 | Right front illuminated door sill molding | 88L |
| E17/51 | Left rear illuminated door sill molding | 73L |
| E17/52 | Right rear illuminated door sill molding | 80L |
| F1/3 | Passenger-side A-pillar fuse box | 8L |
| F1/3f336 | Fuse 336 | 6K |
| F32/4 | Vehicle interior prefuse box | 20L |
| F96 | Additional battery circuit 30 fuses | 151L |
| K114 | ECO start/stop function additional battery relay | 127L |
| K40/6 | Driver-side fuse and relay module | 3L |
| K40/6 | Driver-side fuse and relay module | 12L |
| K40/6f200 | Fuse 200 | 2L |
| K40/6f201 | Fuse 201 | 11L |
| N10/6 | Front SAM control unit | 4A |
| N10/6 | Front SAM control unit | 12A |
| N10/6 | Front SAM control unit | 21A |
| N10/6 | Front SAM control unit | 28A |
| N10/6 | Front SAM control unit | 36A |
| N10/6 | Front SAM control unit | 44A |
| N10/6 | Front SAM control unit | 52A |
| N10/6 | Front SAM control unit | 60A |
| N10/6 | Front SAM control unit | 68A |
| N10/6 | Front SAM control unit | 76A |
| N10/6 | Front SAM control unit | 132A |
| N10/6 | Front SAM control unit | 84A |
| N10/6 | Front SAM control unit | 92A |
| N10/6 | Front SAM control unit | 100A |
| N10/6 | Front SAM control unit | 108A |
| N10/6 | Front SAM control unit | 116A |
| N10/6 | Front SAM control unit | 124A |
| N10/6 | Front SAM control unit | 140A |
| N10/6 | Front SAM control unit | 148A |
| N10/8 | Rear SAM control unit | 56L |
| N2/10 | Supplemental restraint system control unit | 38L |
| N3/10 | ME-SFI [ME] control unit | 118L |
| N3/10 | ME-SFI [ME] control unit | 114L |
| N3/9 | CDI control unit | 96L |
| N3/9 | CDI control unit | 100L |
| N3/9 | CDI control unit | 105L |
| N3/9 | CDI control unit | 109L |
| N70 | Overhead control panel control unit | 24L |
| N72/1 | Upper control panel control unit | 148L |
| S138/5 | Panoramic sliding sunroof roller sun blind button | 42L |
| S146 | Pedal operation monitor switch | 49L |
| S18/7 | Footwell illumination switch | 52L |
| S21 | Center console anti-theft alarm system switch group | 65L |
| S62/42 | Passenger side engine hood contact switch | 27L |
| S62/43 | Driver side engine hood contact switch | 35L |
| S93/2 | Two-way radio switch | 46L |
| U561 | Valid for Delphi system | 103E |
| U562 | Valid for Bosch system | 98E |
| W12/1 | Right center console ground point | 75L |
| W12/1 | Right center console ground point | 84L |
| W15/5 | Left front footwell ground point | 3H |
| W15/5 | Left front footwell ground point | 59L |
| W15/6 | Left front footwell ground point (CAN) | 156H |
| W15/7 | Right front footwell ground point | 3H |
| W16 | Major assembly compartment ground point | 30L |
| W16 | Major assembly compartment ground point | 33L |
| W16/4 | Right major assembly compartment ground point | 31L |
| W16/4 | Right major assembly compartment ground point | 30L |
| W16/4 | Right major assembly compartment ground point | 15H |
| W16/4 | Right major assembly compartment ground point | 33L |
| W16/4 | Right major assembly compartment ground point | 34L |
| W52/5 | Left center longitudinal member ground point | 15H |
| W52/5 | Left center longitudinal member ground point | 12H |
| W52/5 | Left center longitudinal member ground point | 17H |
| W52/5 | Left center longitudinal member ground point | 31L |
| W52/5 | Left center longitudinal member ground point | 34L |
| W52/5 | Left center longitudinal member ground point | 61L |
| W52/5 | Left center longitudinal member ground point | 77L |
| W52/5 | Left center longitudinal member ground point | 86L |
| W52/6 | Right center longitudinal member ground point | 12H |
| W52/6 | Right center longitudinal member ground point | 17H |
| W52/6 | Right center longitudinal member ground point | 78L |
| W52/6 | Right center longitudinal member ground point | 87L |
| W52/6 | Right center longitudinal member ground point | 92E |
| X26/10 | Vehicle interior/engine electrical connector | 114H |
| X30/32 | Left interior CAN (CAN B) potential distributor electrical connector | 155L |
| X42/34 | Anti-theft alarm system electrical connector | 63G |
| Z232/17z1 | Center console ambiance illumination connector sleeve (yellow) | 137G |
| Z232/23z1 | Ambiance illumination footwell connector sleeve (warm/white) | 133G |
| Z232/24z1 | Ambiance illumination footwell connector sleeve (yellow) | 130G |
| Z232/25z1 | Ambiance illumination footwell connector sleeve (blue) | 131G |
| Z232/26z1 | Cockpit ambiance illumination connector sleeve (warm/white) | 141G |
| Z232/27z1 | Ambiance illumination footwell connector sleeve (yellow) | 139G |
| Z232/28z1 | Ambiance illumination footwell connector sleeve (blue) | 145G |
| Z3/51z1 | Front center console connector sleeve, circuit 15R | 67L |
| Z3/51z2 | Front center console connector sleeve, circuit 15R | 63L |
| Z50/20z1 | Cockpit connector sleeve, footwell lighting | 142G |
| Z51/6z1 | Circuit 58d vehicle interior connector sleeve | 52F |
| Z54/7z1 | Footwell illumination connector sleeve | 135G |
| Z6/30 | Circuit 31 connector sleeve | 31H |
| Z6/30 | Circuit 31 connector sleeve | 29H |
| Z6/30 | Circuit 31 connector sleeve | 75G |
| Z6/30 | Circuit 31 connector sleeve | 84G |
| Z6/30z1 | Circuit 31 connector sleeve | 92G |
