Electrical Function Schematic For Engine Management, Eco Start/Stop Function - PE07.10-P-2724-97FBB

Engine 276.8 in model 205, 253

Code: Designation: Position:
1 Air conditioning, status 10E
1 Air conditioning, status 29E
1 Air conditioning, status 39E
10 Engine start, request 29F
10 Engine start, request 26G
10 Engine start, request 11E
10 Engine start, request 30E
10 Engine start, request 40E
11 Engine stop enable, status 27H
11 Engine stop enable, status 11E
12 Crash, signal 9D
12 Crash, signal 10E
12 Crash, signal 30E
12 Crash, signal 38D
13 Engine torque, increase request 26H
13 Engine torque, increase request 12E
13 Engine torque, increase request 26J
14 Engine torque, reduce request 26H
14 Engine torque, reduce request 12E
14 Engine torque, reduce request 26J
15 ECO start/stop function button, status 13E
15 ECO start/stop function button, status 31E
15 ECO start/stop function button, status 40F
16 Engine stop prohibited, request 29G
16 Engine stop prohibited, request 26H
16 Engine stop prohibited, request 13E
16 Engine stop prohibited, request 31E
16 Engine stop prohibited, request 41F
17 Steering wheel angle sensor, signal 25G
17 Steering wheel angle sensor, signal 31E
17 Steering wheel angle sensor, signal 13E
18 Door rotary tumbler switch, status 14E
18 Door rotary tumbler switch, status 41F
18 Door rotary tumbler switch, status 26J
19 Fuel pump, actuation 13K
2 Instrument cluster, message 36F
2 Instrument cluster, message 28J
20 Engine speed, signal 6D
21 Coolant temperature sensor, signal 6G
22 Accelerator pedal sensor, signal 5F
23 Seat belt buckle restraint system switch, status 11F
23 Seat belt buckle restraint system switch, status 32E
23 Seat belt buckle restraint system switch, status 38D
25 Engine hood contact switch, status 14E
25 Engine hood contact switch, status 33E
25 Engine hood contact switch, status 38E
26 Gear range, request 6C
27 Gear range, status 6D
28 Circuit 87, status 9H
29 Engine running, signal 25F
29 Engine running, signal 6C
29 Engine running, signal 15J
3 Fuel pump, specified pressure request 15J
4 Fuel pressure, status 10G
5 Starter circuit 50 relay, actuation 7J
6 Starter, actuation 5K
7 Brake light switch, status 27G
8 Wheel speed, signal 26G
9 Vehicle speed, signal 11E
9 Vehicle speed, signal 29E
9 Vehicle speed, signal 38G
A1 Instrument cluster 38J
A8/1 Transmitter key 38F
B11/4 Coolant temperature sensor 2H
B37 Accelerator pedal sensor 1E
B70 Crankshaft Hall sensor 2B
CAN B Interior CAN 41F
CAN C Engine CAN 20F
CAN C Engine CAN 12F
CAN C1 Drive train CAN 7C
CAN C1 Drive train CAN 12F
CAN C1 Drive train CAN 12E
CAN C1 Drive train CAN 20E
CAN HMI User interface CAN 37H
CAN HMI User interface CAN 37D
Code 23P Driver assistance package 20J
Code 483 ADVANCED AGILITY package 30J
Code 489 AIRMATIC 30J
Code 489 AIRMATIC 32J
Flex E Chassis FlexRay 32F
Flex E Chassis FlexRay 20F
Flex E Chassis FlexRay 32H
Flex E Chassis FlexRay 27H
Flex E Chassis FlexRay 25K
K40/8 Engine fuse and relay module 9J
K40/8kH Starter circuit 50 relay 7K
K40/8kN Circuit 87M relay 12H
M1 Starter 4K
M3 Fuel pump (FP) 12K
N10/6 Front SAM control unit 43E
N118 Fuel pump control unit 14K
N127 Drivetrain control unit 27E
N2/10 Supplemental restraint system control unit 38B
N3/10 ME-SFI [ME] control unit 7E
N30/4 Electronic Stability Program control unit 27J
N51/3 AIRMATIC control unit 31K
N51/3 AIRMATIC control unit 34K
N62/1 Radar sensors control unit 22J
N73 Electronic ignition switch control unit 38E
N80 Steering column module control unit 17K
U1253 Valid for model 253 32J
U390 Valid for model 205 30J
Y3/8n4 Fully integrated transmission control, control unit 7A

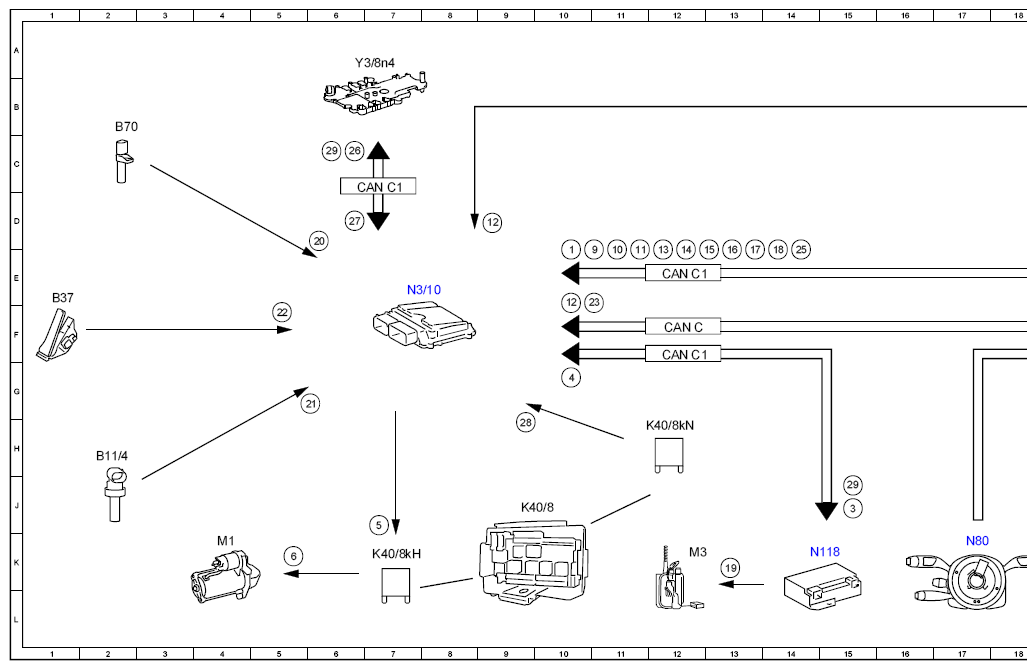

G12816956Courtesy of MERCEDES-BENZ USA

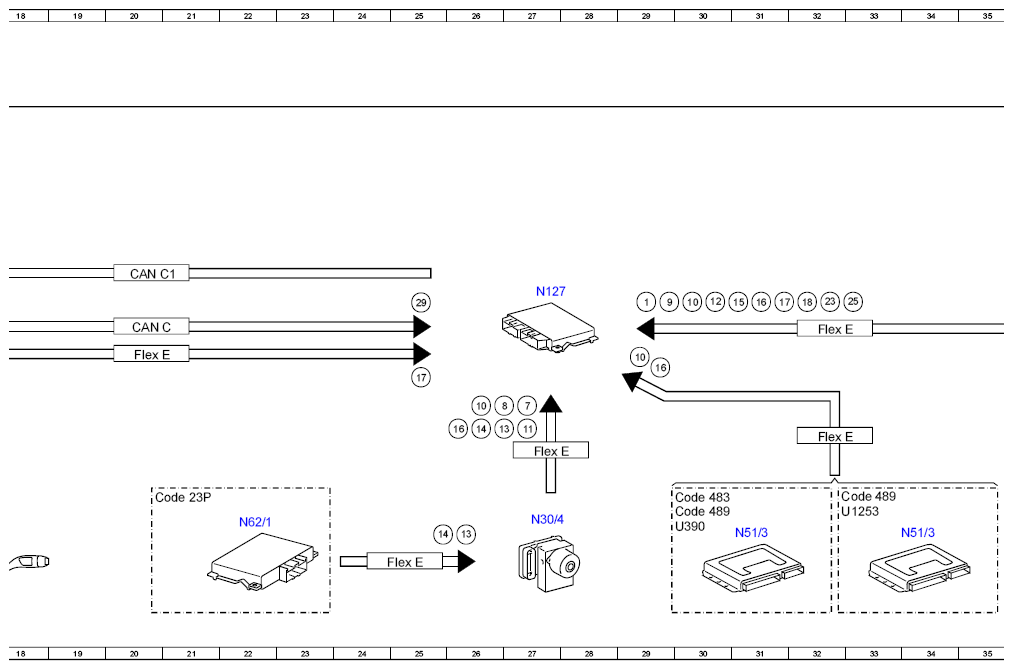

G12816957Courtesy of MERCEDES-BENZ USA

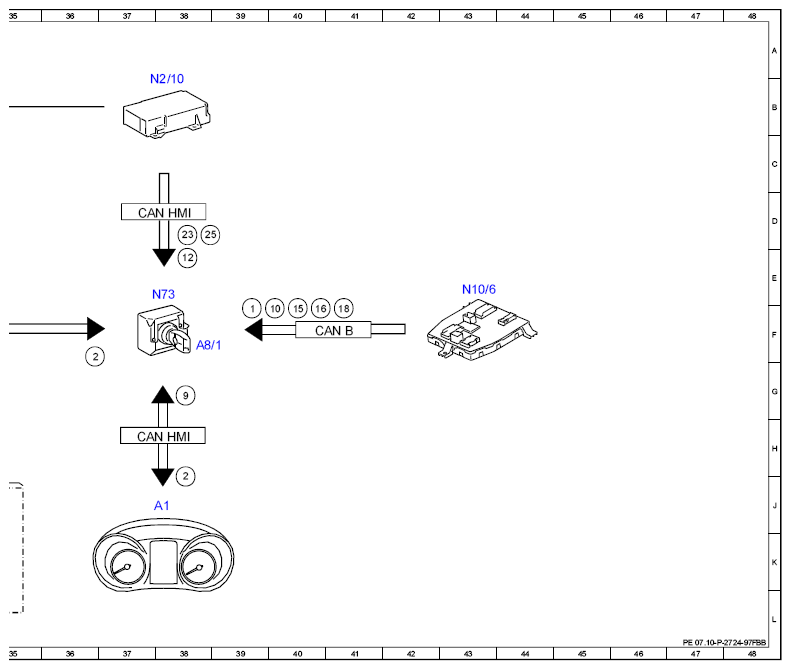

G12816958Courtesy of MERCEDES-BENZ USA
