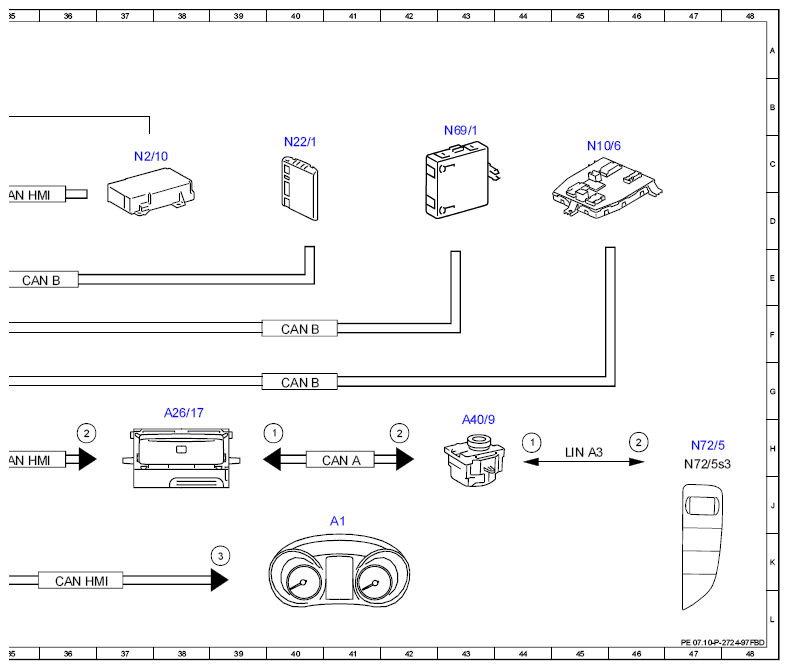

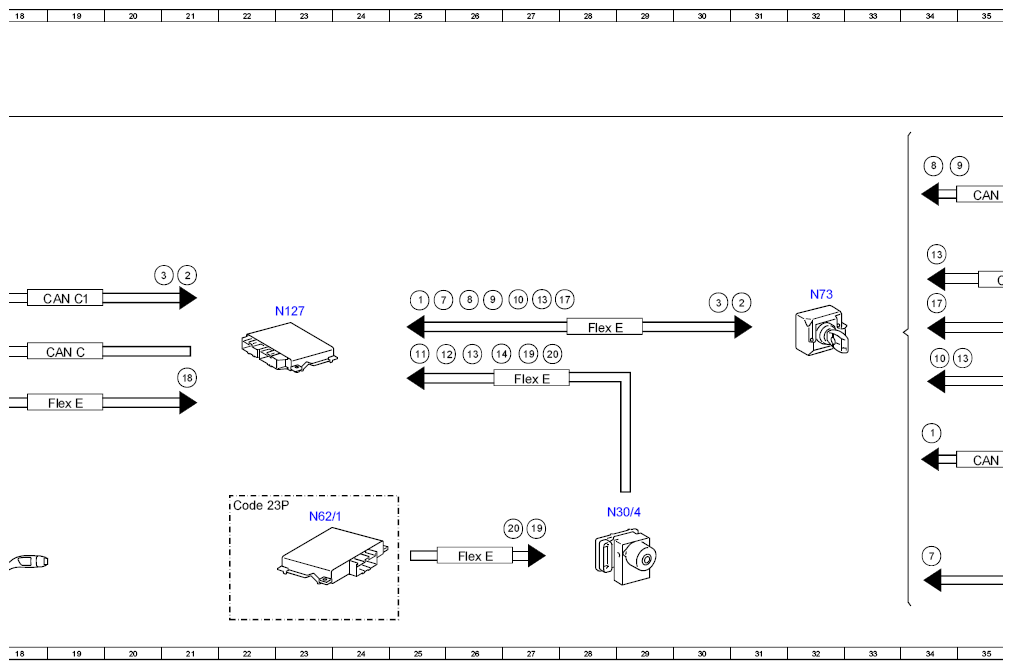

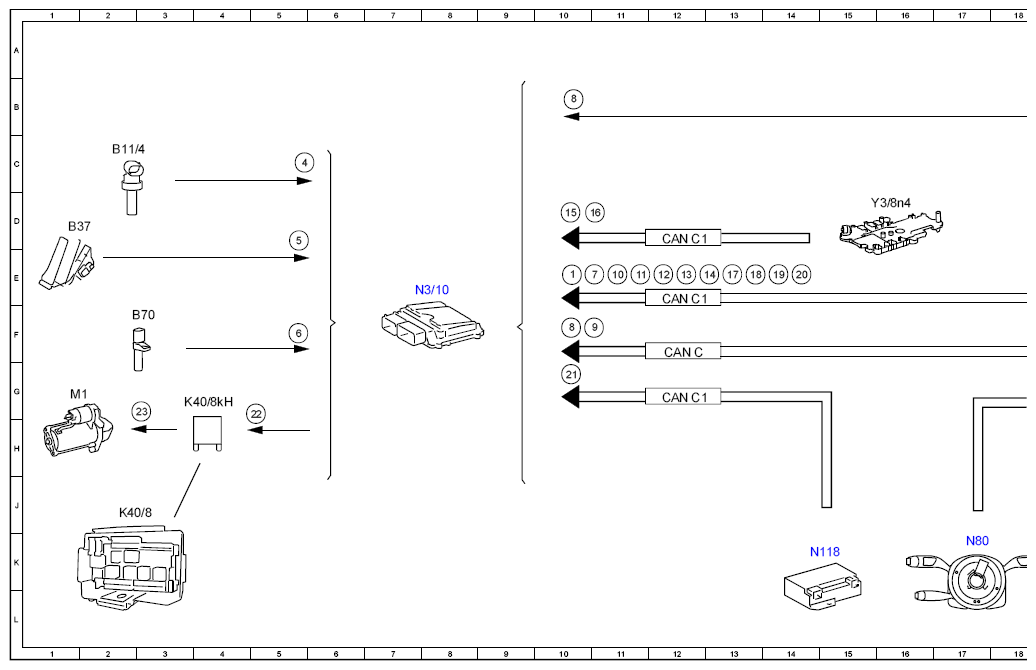

Electrical Function Schematic For Engine Management, Eco Start/Stop Function - PE07.10-P-2724-97FBD
Engine 177.9 in model 205, 253
| Code: | Designation: | Position: |
|---|---|---|
| 1 | ECO start/stop function button, status | 10E |
| 1 | ECO start/stop function button, status | 25E |
| 1 | ECO start/stop function button, status | 34H |
| 1 | ECO start/stop function button, status | 40H |
| 1 | ECO start/stop function button, status | 44H |
| 10 | On-board electrical system energy state, signal | 34F |
| 10 | On-board electrical system energy state, signal | 11E |
| 10 | On-board electrical system energy state, signal | 27E |
| 11 | Wheel speed, signal | 25F |
| 11 | Wheel speed, signal | 11E |
| 12 | Service brake, status | 25F |
| 12 | Service brake, status | 12E |
| 13 | Engine start, request | 35F |
| 13 | Engine start, request | 26F |
| 13 | Engine start, request | 12E |
| 13 | Engine start, request | 27E |
| 13 | Engine start, request | 34D |
| 14 | Engine stop prohibited, request | 26F |
| 14 | Engine stop prohibited, request | 13E |
| 15 | Transmission oil temperature, signal | 10D |
| 16 | Gear range, status | 11D |
| 17 | Door rotary tumbler switch, status | 34F |
| 17 | Door rotary tumbler switch, status | 11D |
| 17 | Door rotary tumbler switch, status | 28E |
| 18 | Steering wheel angle, signal | 21G |
| 18 | Steering wheel angle, signal | 13E |
| 19 | Engine torque, increase request | 14E |
| 19 | Engine torque, increase request | 27F |
| 19 | Engine torque, increase request | 27K |
| 2 | ECO start/stop function diode, actuation | 21E |
| 2 | ECO start/stop function diode, actuation | 31F |
| 2 | ECO start/stop function diode, actuation | 36H |
| 2 | ECO start/stop function diode, actuation | 42H |
| 2 | ECO start/stop function diode, actuation | 46H |
| 20 | Engine torque, reduce request | 27F |
| 20 | Engine torque, reduce request | 14E |
| 20 | Engine torque, reduce request | 27K |
| 21 | Fuel pressure, status | 10G |
| 22 | Starter circuit 50 relay, actuation | 5G |
| 23 | Starter, actuation | 3G |
| 3 | ECO start/stop function, status | 21E |
| 3 | ECO start/stop function, status | 30F |
| 3 | ECO start/stop function, status | 39K |
| 4 | Coolant temperature sensor, signal | 5C |
| 5 | Accelerator pedal sensor, signal | 5D |
| 6 | Crankshaft Hall sensor, signal | 5F |
| 7 | Vehicle speed, signal | 34K |
| 7 | Vehicle speed, signal | 25E |
| 7 | Vehicle speed, signal | 11E |
| 8 | Crash, signal | 10B |
| 8 | Crash, signal | 11E |
| 8 | Crash, signal | 27E |
| 8 | Crash, signal | 34F |
| 9 | Seat belt buckle restraint system switch, status | 10F |
| 9 | Seat belt buckle restraint system switch, status | 27E |
| 9 | Seat belt buckle restraint system switch, status | 35C |
| A1 | Instrument cluster | 41J |
| A26/17 | Head unit | 38G |
| A40/9 | Audio/COMAND control panel | 43H |
| B11/4 | Coolant temperature sensor | 2C |
| B37 | Accelerator pedal sensor | 1D |
| B70 | Crankshaft Hall sensor | 2F |
| CAN A | Telematics CAN | 41H |
| CAN B | Interior CAN | 40F |
| CAN B | Interior CAN | 35E |
| CAN B | Interior CAN | 40G |
| CAN C | Engine CAN | 19F |
| CAN C | Engine CAN | 12F |
| CAN C1 | Drive train CAN | 12G |
| CAN C1 | Drive train CAN | 12E |
| CAN C1 | Drive train CAN | 19E |
| CAN C1 | Drive train CAN | 12D |
| CAN HMI | User interface CAN | 35H |
| CAN HMI | User interface CAN | 36K |
| CAN HMI | User interface CAN | 35D |
| Code 23P | Driver assistance package | 22J |
| Flex E | Chassis FlexRay | 28F |
| Flex E | Chassis FlexRay | 19G |
| Flex E | Chassis FlexRay | 26K |
| Flex E | Chassis FlexRay | 27G |
| K40/8 | Engine fuse and relay module | 2J |
| K40/8kH | Starter circuit 50 relay | 4G |
| LIN A3 | LCP LIN | 45H |
| M1 | Starter | 1G |
| N10/6 | Front SAM control unit | 45C |
| N118 | Fuel pump control unit | 14K |
| N127 | Drivetrain control unit | 23F |
| N2/10 | Supplemental restraint system control unit | 37C |
| N22/1 | Climate control, control unit | 40C |
| N3/10 | ME-SFI [ME] control unit | 8E |
| N30/4 | Electronic Stability Program control unit | 28J |
| N62/1 | Radar sensors control unit | 23J |
| N69/1 | Left front door control unit | 43B |
| N72/5 | Right lower control panel | 47H |
| N72/5s3 | ECO start/stop function button | 47H |
| N73 | Electronic ignition switch control unit | 32E |
| N80 | Steering column module control unit | 17K |
| Y3/8n4 | Fully integrated transmission control, control unit | 16D |
