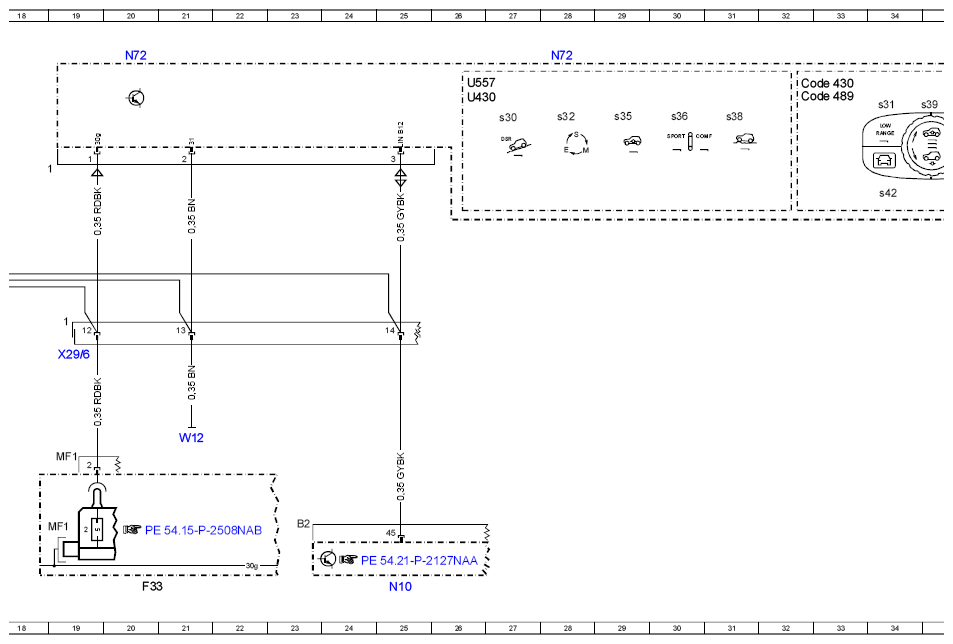

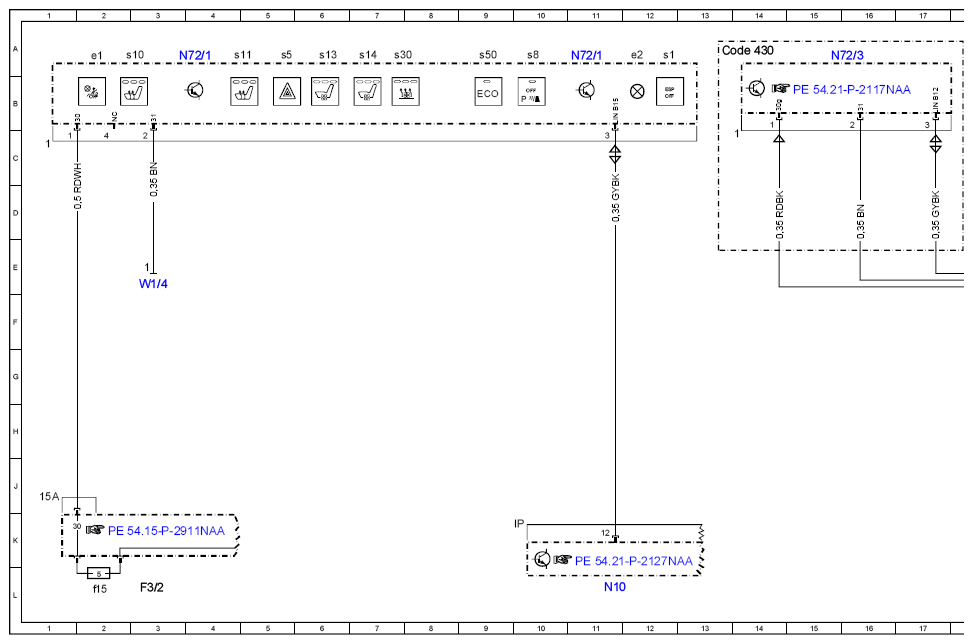

Wiring Diagram For Upper Control Panel And Lower Control Panel Control Unit - PE54.21-P-2118-97NAA
MODEL 166 up to model year 2016 Control unit N72, N72/1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 40L |
| Code 430 | On-road/off-road package | 32B |
| Code 430 | On-road/off-road package | 13A |
| Code 489 | AIRMATIC | 32B |
| F3/2 | Cockpit circuit 30 fuse box | 3L |
| F3/2f15 | Fuse 15 | 2L |
| F33 | Battery compartment prefuse box | 20L |
| F33MF1 | Multiple fuse 1 | 19K |
| N10 | SAM control unit | 11L |
| N10 | SAM control unit | 25L |
| N72 | Lower control panel control unit | 20A |
| N72 | Lower control panel control unit | 28A |
| N72 | Lower control panel control unit | 36A |
| N72/1 | Upper control panel control unit | 4A |
| N72/1 | Upper control panel control unit | 11A |
| N72/1e1 | Automatic child seat recognition airbag OFF indicator lamp | 2A |
| N72/1e2 | ATA [EDW] function indicator | 12A |
| N72/1s1 | ESP OFF button | 12A |
| N72/1s10 | Left front heated seat button | 2A |
| N72/1s11 | Right front heated seat button | 4A |
| N72/1s13 | Left front seat ventilation button | 6A |
| N72/1s14 | Right front seat ventilation button | 7A |
| N72/1s30 | Stationary heater button | 7A |
| N72/1s5 | Hazard warning system button | 5A |
| N72/1s50 | ECO start/stop function button | 9A |
| N72/1s8 | Parking system button | 10A |
| N72/3 | Off-Road operating panel control unit | 15A |
| N72s30 | Downhill Speed Regulation button | 35B |
| N72s30 | Downhill Speed Regulation button | 27B |
| N72s31 | Low Range button | 34B |
| N72s32 | Automatic transmission mode button | 28B |
| N72s35 | Vehicle level button | 29B |
| N72s36 | Comfort/Sport button (ADS) | 30B |
| N72s37 | "M" transmission mode button | 35D |
| N72s38 | Offroad program button | 31B |
| N72s39 | Vehicle level rotary switch | 35B |
| N72s42 | On-road/off-road menu button | 34D |
| U430 | Button assignment varies depending on equipment installed | 26B |
| U557 | Not valid for on-road/off-road package | 26B |
| W1/4 | Cockpit ground point | 3E |
| W12 | Ground point (center console) | 21H |
| X29/6 | Center console electrical connector | 19G |
