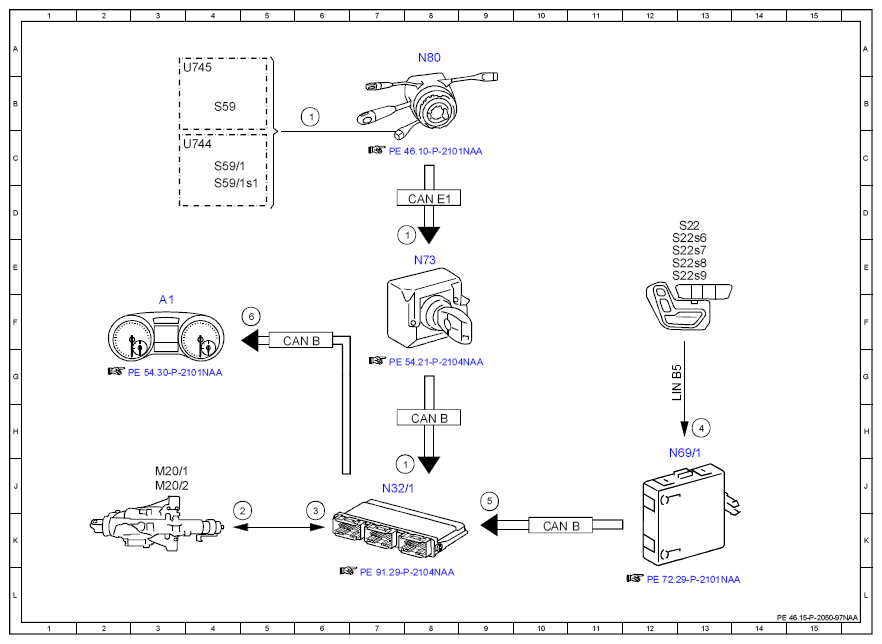

Function Schematic Of Electrical System For Steering Column Adjustment - PE46.15-P-2050-97NAA
MODEL 166 up to model year 2016 with CODE 275 (Memory package (driver seat, steering column, mirrors))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Steering column adjustment switch, status | 6B |
| 1 | Steering column adjustment switch, status | 8D |
| 1 | Steering column adjustment switch, status | 7J |
| 2 | Steering column adjustment motor, actuation | 5J |
| 3 | Hall sensors, signal | 6J |
| 4 | Seat adjustment switch group, status | 13H |
| 5 | Store/call up steering column adjustment motor position, request | 9J |
| 6 | Acknowledgement tone after memory positions stored successfully, request | 5F |
| A1 | Instrument cluster | 3F |
| CAN B | Interior CAN | 8H |
| CAN B | Interior CAN | 10K |
| CAN B | Interior CAN | 5F |
| CAN E1 | Chassis CAN 1 | 8D |
| LIN B5 | Left front door LIN | 12G |
| M20/1 | Steering column in/out adjustment motor | 3J |
| M20/2 | Steering column up/down adjustment motor | 3J |
| N32/1 | Driver seat control unit | 7J |
| N69/1 | Left front door control unit | 13H |
| N73 | Electronic ignition switch control unit | 8E |
| N80 | Steering column module control unit | 8A |
| S22 | Left front seat adjustment switch group | 13D |
| S22s6 | Left front memory function switch | 13E |
| S22s7 | Left front memory 1 switch | 13E |
| S22s8 | Left front memory 2 switch | 13E |
| S22s9 | Left front memory 3 switch | 13E |
| S59 | Steering column adjustment switch | 4B |
| S59/1 | Steering column adjustment and steering wheel heater switch | 4C |
| S59/1s1 | Steering column adjustment switch | 4D |
| U744 | Valid for steering wheel heater | 3C |
| U745 | Not valid for steering wheel heater | 3A |
