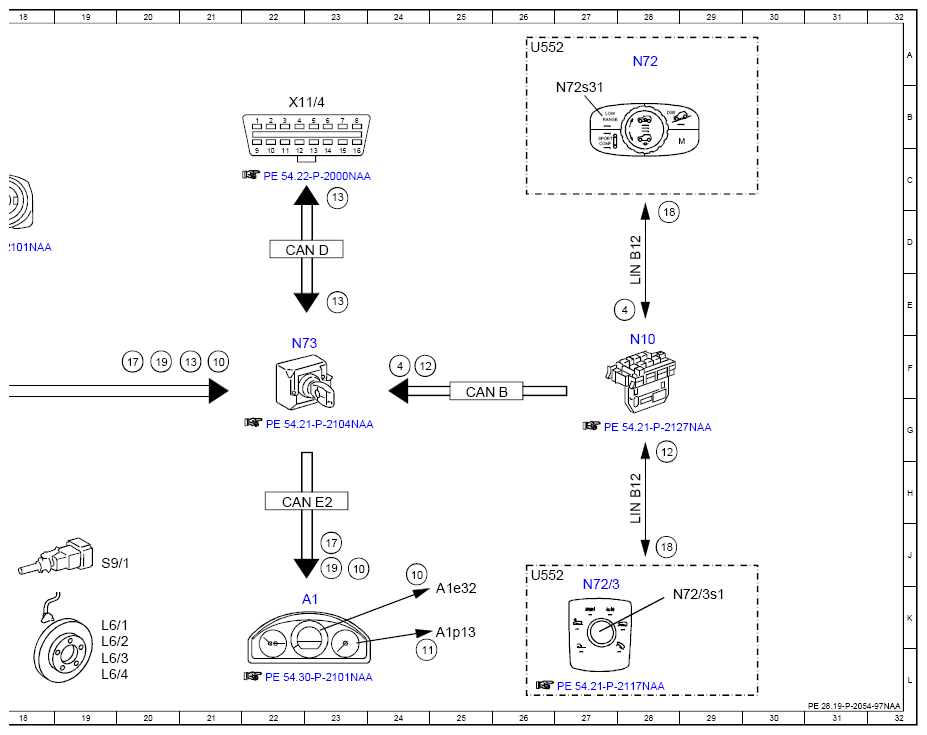

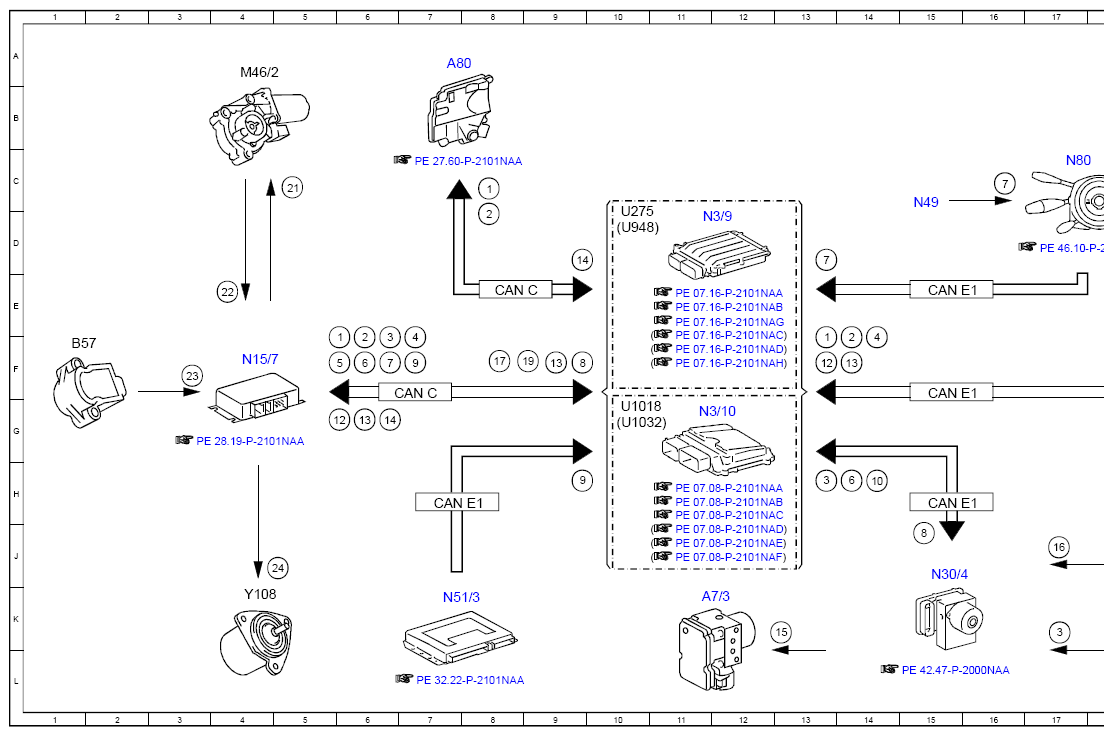

Electrical Function Schematic For Transfer Case Control - PE28.19-P-2054-97NAA
MODEL 166 with TRANSMISSION 722.9 up to model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 6F |
| 1 | Circuit 15, status | 8C |
| 1 | Circuit 15, status | 13F |
| 10 | ESP warning lamp, actuation | 24J |
| 10 | ESP warning lamp, actuation | 21F |
| 10 | ESP warning lamp, actuation | 14H |
| 11 | Multifunction display, actuation | 24L |
| 12 | Off-Road package transmission mode controller, status | 6G |
| 12 | Off-Road package transmission mode controller, status | 24F |
| 12 | Off-Road package transmission mode controller, status | 13F |
| 12 | Off-Road package transmission mode controller, status | 28G |
| 13 | Transfer case diagnosis, communication | 14F |
| 13 | Transfer case diagnosis, communication | 21F |
| 13 | Transfer case diagnosis, communication | 6G |
| 13 | Transfer case diagnosis, communication | 9F |
| 13 | Transfer case diagnosis, communication | 23C |
| 13 | Transfer case diagnosis, communication | 23F |
| 14 | Range selection position, status | 9D |
| 14 | Range selection position, status | 6G |
| 15 | Traction system hydraulic unit, actuation | 13K |
| 16 | Brake light switch, status | 17J |
| 17 | Instrument cluster, message | 23J |
| 17 | Instrument cluster, message | 8F |
| 17 | Instrument cluster, message | 20F |
| 18 | Light-emitting diode, request | 28D |
| 18 | Light-emitting diode, request | 28J |
| 19 | Instrument cluster, request | 23J |
| 19 | Instrument cluster, request | 9F |
| 19 | Instrument cluster, request | 20F |
| 2 | DAS [FBS] start enable, status | 6F |
| 2 | DAS [FBS] start enable, status | 8D |
| 2 | DAS [FBS] start enable, status | 14F |
| 21 | Transfer case actuator motor, actuation | 5C |
| 22 | Transfer case actuator motor, signal | 4E |
| 23 | Transfer case absolute sensor, signal | 3F |
| 24 | Transfer case switchover magnet, actuation | 5J |
| 3 | Wheel speed, signal | 13H |
| 3 | Wheel speed, signal | 6F |
| 3 | Wheel speed, signal | 17K |
| 4 | Low Range button, status | 7F |
| 4 | Low Range button, status | 24F |
| 4 | Low Range button, status | 14F |
| 4 | Low Range button, status | 28E |
| 5 | Engine control, status | 6F |
| 6 | Service brake, status | 6F |
| 6 | Service brake, status | 14H |
| 7 | Steering wheel angle sensor, signal | 6F |
| 7 | Steering wheel angle sensor, signal | 13D |
| 7 | Steering wheel angle sensor, signal | 16C |
| 8 | Transfer case, status | 15J |
| 8 | Transfer case, status | 9F |
| 9 | Vehicle level, status | 7F |
| 9 | Vehicle level, status | 9H |
| A1 | Instrument cluster | 23K |
| A1e32 | ESP®/ASR OFF warning lamp | 25K |
| A1p13 | Multifunction display | 25K |
| A7/3 | Traction system hydraulic unit | 11K |
| A8/1 | Transmitter key | |
| A80 | Intelligent servo module for DIRECT SELECT | 7A |
| B57 | Transfer case absolute sensor | 1F |
| CAN B | Interior CAN | 25F |
| CAN C | Drive train CAN | 7F |
| CAN C | Drive train CAN | 8E |
| CAN D | Diagnostic CAN | 22D |
| CAN E1 | Chassis CAN 1 | 15H |
| CAN E1 | Chassis CAN 1 | 15F |
| CAN E1 | Chassis CAN 1 | 15E |
| CAN E1 | Chassis CAN 1 | 7H |
| CAN E2 | Chassis CAN 2 | 22H |
| L6/1 | Left front axle rpm sensor | 19K |
| L6/2 | Right front axle rpm sensor | 19K |
| L6/3 | Left rear axle rpm sensor | 19L |
| L6/4 | Right rear axle rpm sensor | 19L |
| LIN B12 | Center console switch LIN | 28H |
| LIN B12 | Center console switch LIN | 28D |
| M46/2 | Transfer case actuator motor | 4A |
| N10 | SAM control unit | 28F |
| N15/7 | Transfer case control unit | 4F |
| N3/10 | ME-SFI [ME] control unit | 11G |
| N3/9 | CDI control unit | 11D |
| N30/4 | Electronic Stability Program control unit | 15J |
| N49 | Steering wheel angle sensor | 15C |
| N51/3 | AIRMATIC control unit | 7K |
| N72 | Lower control panel control unit | 28A |
| N72/3 | Off-Road operating panel control unit | 27K |
| N72/3s1 | Off-Road package transmission mode controller | 29K |
| N72s31 | Low Range button | 27B |
| N73 | Electronic ignition switch control unit | 22F |
| N80 | Steering column module control unit | 17C |
| S9/1 | Stop lamp switch | 19J |
| U1018 | Valid for gasoline engine 276 | 10G |
| U1032 | Valid for engine 278 and 157 | 10G |
| U275 | Valid for engine 642. 8 | 10D |
| U552 | Valid for on-road/off-road package | 26J |
| U552 | Valid for on-road/off-road package | 26A |
| U948 | Valid for diesel engine 651 | 10D |
| X11/4 | Diagnostic connector | 22B |
| Y108 | Transfer case switchover magnet | 4K |
