Assignment Of Rear Fuse And Relay Module - GF54.15-P-1256-30GN
MODEL 166 as of model year 2016
MODEL 292

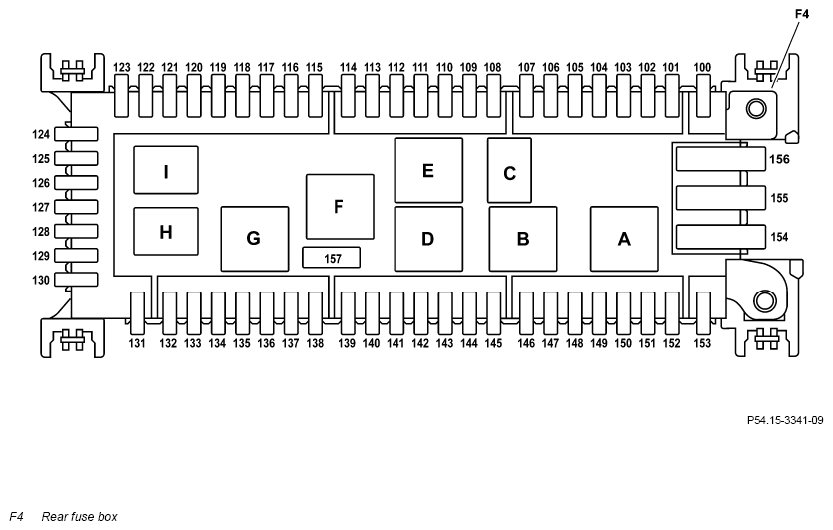

Assignment of rear fuse and relay module
ATO and maxi fuses may only be replaced by fuses that meet the Mercedes-Benz standard MBN10153-2.
The designations 100 to 157 correspond to the fuses f100 to f157.
| Fuse Identification | Clamping device | Line ID (line fused) | Fused function | Rating in amperes (A) |
|---|---|---|---|---|
| f100 | 30g | - | Spare | - |
| f101 | 30g | 2.5RDBK | Radio (A2) (with CODE 505 (Radio 20 NTG5 non-navigation-capable) or with CODE 522 (Audio 20 radio)) | 20 |
| COMAND controller unit (A40/3) (with CODE 531 (COMAND APS)) | ||||
| f102 | 30g | 0.5 RDBK | Driver seat control unit (N32/1) | 7.5 |
| f103 | 30g | 0.5 RDBK | Front passenger seat control unit (N32/2) | 7.5 |
| f104 | 30g | 0.35 RDBK | Cellular telephone system antenna amplifier/compensator (A28/3), mobile phone contact plate (X237/1) (with code 386 (Comfort telephony)) | 5 |
| f105 | 30g | - | Spare | 5 |
| f106 | 30g | 0.35 RDBK | Liftgate control unit (N121/1) (with CODE 890 (EASY-PACK liftgate)) (on model 166) | 5 |
| f107 | 30 | 0.75 RDBK | Release unit on 2nd seat row at left (A93/3), release unit on 2nd seat row at right (A93/4) (with CODE 843 (EASY-ENTRY electric)) | 10 |
| f108 | 87 | 1.5 RDBU | Fuel pump (M3) | 25 |
| f109 | 15 | - | Spare/measurement power | - |
| f110 | 15 | 0.5 BKBU | AdBlue® control unit (N118/5) (with CODE U42 (BlueTEC (SCR) diesel exhaust treatment)) | 5 |
| 0.5 RDWH | Power electronics control unit (N129/1) (with code ME05 (HYBRID DRIVE 80KW VARIANT (INCLUDING PLUG-IN)) up to 31.05.2016) | 5 | ||
| 0.5 BK | Power electronics control unit (N129/1) (with code ME05 (HYBRID DRIVE 80KW VARIANT (INCLUDING PLUG-IN)) as of 01.06.2016) | 5 | ||
| f111 | 15 | - | Spare | - |
| f112 | 15 | 0.35 BKWH | Fuel system control unit (N118) | 5 |
| f113 | 15 | 0.35 BKWH | Electric parking brake control unit (N128) | 5 |
| f114 | 15 | 0.5 BKBU | Exterior lights switch (S1) | 5 |
| f115 | 15 | 0.35 BKWH | Trailer recognition control unit (N28/1) (for CODE 550 (Trailer hitch)) | 5 |
| f116 | 15 | 0.35 BKWH | Integrated outer right rear bumper radar sensor (B92/6), integrated outer left rear bumper radar sensor (B92/11) (with CODE 234 (Blind Spot Assist)) | 5 |
| COLLISION PREVENTION ASSIST controller unit (A90) (with CODE 258 (COLLISION PREVENTION ASSIST)) | ||||
| Center rear bumper radar sensor (B92/1), outer right rear bumper radar sensor (B92/7), outer left rear bumper radar sensor (B92/10), left front bumper radar sensor (B92/3), right front bumper radar sensor (B92/4) (with CODE 23P (Driving assistance package Plus)) | ||||
| f117 | 15 | - | Spare | - |
| f118 | 15 | 0.35 BK | High-voltage battery module (A100) (with code ME05 (HYBRID DRIVE 80KW VARIANT (INCLUDING PLUG-IN))) | 5 |
| f119 | 15 | 0.5 BKWH | Transfer case control unit (N15/7) (with CODE 430 (On & Off-road package) or CODE 489 (AIRmatic)) | 5 |
| 0.35 BKWH | DC/DC converter control unit (N83/1) and powertrain control unit (N127) (with CODE ME05 (HYBRID DRIVE 80KW VARIANT (INCLUDING PLUG-IN))) | 5 | ||
| f120 | 15 | 0.35 BKWH | Fuel quality sensor (B4/31) (with CODE 929 (Engine for ethanol)) | 5 |
| Digital tachograph control unit (N154) (with CODE 930 (tachograph preinstallation)) | ||||
| f121 | 30 | - | Spare | - |
| f122 | 87 | - | Spare | - |
| f123 | 87 | - | Spare | - |
| f124 | 30 | 2.5 RDBU | Electric Brake Control electrical connector (X58/28) (with CODE 550 (Trailer hitch) and CODE 494 (USA version)) | 30 |
| 2.5 RDWH | Trailer recognition control unit (N28/1) (with code 550 (Trailer hitch) except code 494 (USA version)) | 30 | ||
| f125 | 30 | - | Spare | - |
| f126 | 30 | 1.5 RDWH | Trailer recognition control unit (N28/1) (with code 550 (Trailer hitch) except code 494 (USA version)) | 15 |
| f127 | 30 | 2.5 RDWH | Driver seat control unit (N32/1) | 30 |
| f128 | 30 | 1.5 RDWH | Trailer recognition control unit (N28/1) (for CODE 550 (Trailer hitch)) | 20 |
| f129 | 30 | 2.5 RDWH | Front passenger seat control unit (N32/2) | 30 |
| f130 | 30 | 2.5 RDWH | Trailer recognition control unit (N28/1) (for CODE 550 (Trailer hitch)) | 25 |
| f131 | 87 | - | Spare | - |
| f132 | 30 | 2.5 RD | Fuel system control unit (N118) | 25 |
| f133 | 30 | 0.35 RD | Stationary heater radio remote control receiver (A6/1) (with CODE 228 (Stationary heater)) | 5 |
| 0.35 RDWH | DC/DC converter control unit (N83/1) (with CODE ME05 (HYBRID DRIVE 80KW VARIANT (INCLUDING PLUG-IN))) | |||
| 0.35 RDWH | Telephone and stationary heater antenna changeover switch (A2/155) (with code 386 (Comfort telephony) and code B24 (Remote control for stationary heater) as from 01.06.2016) | |||
| f134 | 15R1 | 0.5 BK | Weight sensing system (WSS) control unit (N110) (with CODE U10 (Automatic front passenger airbag shutoff)) | 5 |
| Front passenger seat occupied recognition and ACSR (B48) (with CODE U18 (Automatic child seat recognition (ACSR [AKSE])) | ||||
| f135 | 15R1 | 0.35 BKBU | Glove compartment lamp (E13/1) | 5 |
| f136 | 15R1 | 0.5 BKWH | Supplemental Restraint System control unit (N2/10) | 7.5 |
| f137 | 15R1 | 0.35 BKWH | Dedicated Short-Range Communications control unit (A50/6) (with CODE 498 (Japan version)) | 15 |
| f138 | 15R1 | 1.0 RDBK | Active roll stabilization control unit (N51/6) (with CODE 468 (ACTIVE CURVE SYSTEM)) | 15 |
| f139 | 30 | - | Spare | - |
| f140 | 87 | 1.5 RDBU | AdBlue® control unit (N118/5) (with CODE U77 (BlueTEC (SCR) diesel exhaust treatment)) | 7.5 |
| f141 | 87 | 1.5 RDBU | AdBlue® control unit (N118/5) (with CODE U77 (BlueTEC (SCR) diesel exhaust treatment)) | 15 |
| f142 | 87 | 1.5 RDWH | AdBlue® control unit (N118/5) (with CODE U77 (BlueTEC (SCR) diesel exhaust treatment)) | 20 |
| f143 | 30 | 0.75RDWH | Charger (N83/5) and power electronics control unit (N129/1) (with CODE ME05 (HYBRID DRIVE 80KW VARIANT (INCLUDING PLUG-IN))) | 15 |
| f144 | 30 | 1.0 RDWH | Powertrain control unit (N127) (with CODE ME05 (Hybrid drive 80KW VARIANT (INCLUDING PLUG-IN))) | 15 |
| f145 | 30 | 0.5 RDWH | Cup holder (R5/1) (with CODE 311 (Temperature-controlled cup holder)) | 7.5 |
| f146 | 87 | 2.5RDBK | Rear window wave trap (C5) | 30 |
| f147 | 30 | - | Spare | - |
| f148 | 15R2 | 1.5 BKBU | Cup holder (R5/1) (with CODE 311 (Temperature-controlled cup holder)) | 15 |
| Cigarette lighter heating element (R3r1) (with CODE 301 (Smoker's package)) | ||||
| Cigarette lighter electrical connector (X13) (with CODE 301 (Smoker's package)) | ||||
| f149 | 15R2 | 0.35 PK | 115 V socket (X58/34) (with CODE U80 (115V socket)) | 5 |
| f150 | 15R2 | 1.5 BKBU | Cargo area socket (X58/4) | 20 |
| f151 | 15R2 | 1.5 BKBU | Left 2nd seat row socket (X58/19) | 20 |
| Socket for 2nd seat row at right (X58/20) (with CODE 864 (Rear Seat Entertainment System)) | ||||
| f152 | 30 | 2.5 RDWH | Rear control unit (N10/8) | 30 |
| f153 | 30 | 1.5 RDWH | DC/AC converter control unit (N24/3) (with CODE (U80 (115V socket)) | 25 |
| f154 | 30 | 4.0 RDWH | Liftgate control unit (N121/1) (with CODE 890 (EASY-PACK liftgate)) (on model 166) | 40 |
| f155 | 30 | - | Spare | - |
| f156 | 30g | - | Spare | - |
| f157 | 15R1 | 1.0 GY | Tailgate wiper motor (M6/4) | 15 |
| Relay Slot Identification | Designation |
|---|---|
| A | Circuit 15R2 socket relay (F4kA) |
| B | Rear window heater relay (F4kB) |
| C | Backup relay (F4kC) |
| D | AdBlue® relay (F4kD) (with CODE U42 (BlueTEC (SCR) diesel exhaust treatment)) |
| E | Circuit 15 relay (F4kE) |
| F | Rear window wiper relay (F4kF) |
| G | Circuit 15R1 relay (F4kG) |
| H | Spare relay (F4kH) |
| I | Backup relay (F4kl) |
