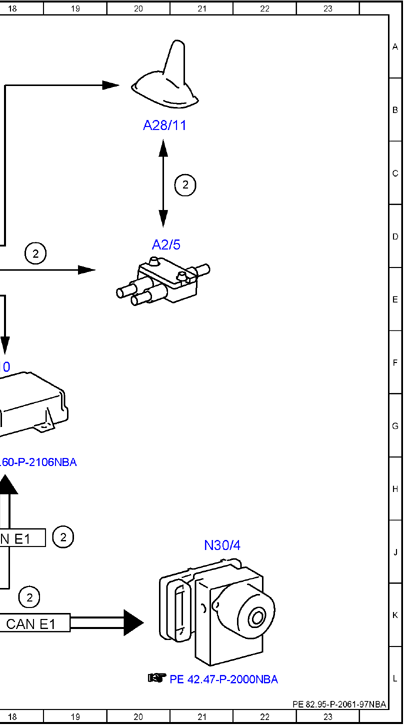

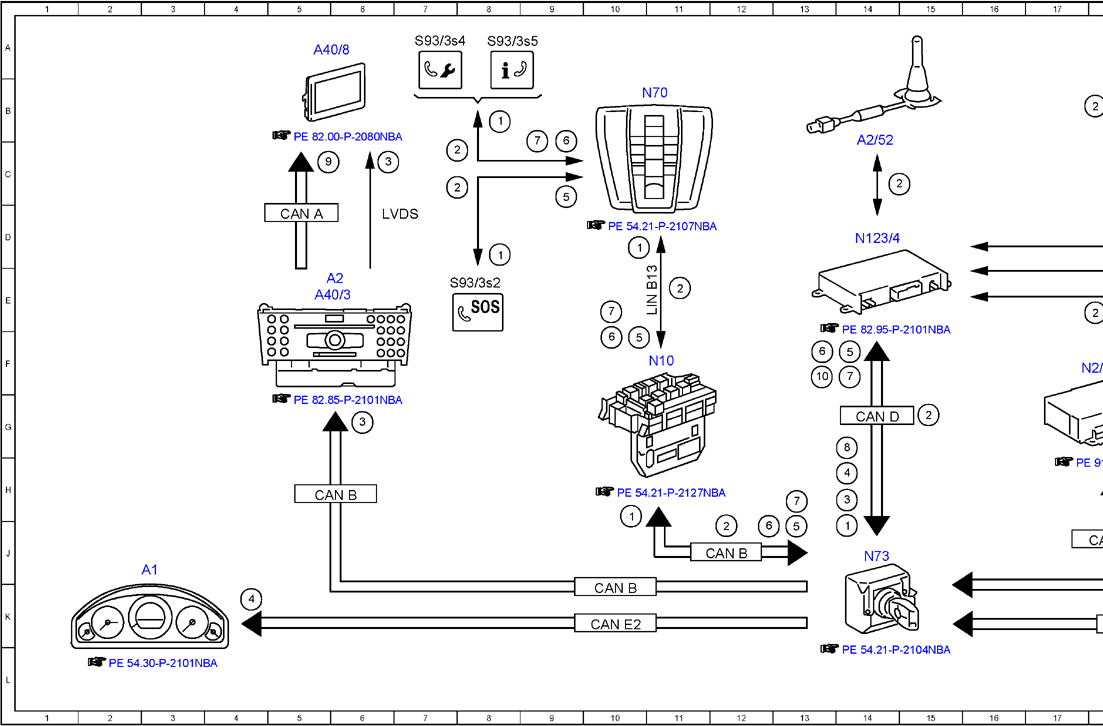

Electrical Function Diagram For Status Display Of Emergency Call System, Function - PE82.95-P-2061-97NBA
MODEL 166 as of model year 2016 with CODE 348 (Emergency call/assistant system)
MODEL 292 with CODE 348 (Emergency call/assistant system
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Status indication, signal | 10H |
| 1 | Status indication, signal | 14J |
| 1 | Status indication, signal | 10D |
| 1 | Status indication, signal | 8D |
| 1 | Status indication, signal | 8B |
| 10 | Circuit 15R, status | 13F |
| 2 | Check signal, signal | 12J |
| 2 | Check signal, signal | 7C |
| 2 | Check signal, signal | 7C |
| 2 | Check signal, signal | 11E |
| 2 | Check signal, signal | 14C |
| 2 | Check signal, signal | 18K |
| 2 | Check signal, signal | 19J |
| 2 | Check signal, signal | 15G |
| 2 | Check signal, signal | 18D |
| 2 | Check signal, signal | 18E |
| 2 | Check signal, signal | 21C |
| 3 | Audio/COMAND display, message | 6G |
| 3 | Audio/COMAND display, message | 14H |
| 3 | Audio/COMAND display, message | 6C |
| 4 | Instrument cluster, message | 4K |
| 4 | Instrument cluster, message | 14H |
| 5 | Manual emergency call, signal | 13J |
| 5 | Manual emergency call, signal | 10F |
| 5 | Manual emergency call, signal | 9C |
| 5 | Manual emergency call, signal | 14F |
| 6 | Breakdown assistance, signal | 12J |
| 6 | Breakdown assistance, signal | 10F |
| 6 | Breakdown assistance, signal | 9C |
| 6 | Breakdown assistance, signal | 13F |
| 7 | MB-Info, signal | 13H |
| 7 | MB-Info, signal | 14F |
| 7 | MB-Info, signal | 10E |
| 7 | MB-Info, signal | 9C |
| 8 | Unlock central locking, request | 14G |
| 9 | Switch-on request, signal | 5C |
| A1 | Instrument cluster | 3J |
| A2 | Radio | 5E |
| A2/5 | Global positioning system antenna splitter | 20D |
| A2/52 | Emergency call system antenna | 14C |
| A28/11 | Multifunction antenna | 20B |
| A40/3 | COMAND control unit | 5E |
| A40/8 | Audio/COMAND display | 5A |
| CAN A | Telematics CAN | 5D |
| CAN B | Interior CAN | 5H |
| CAN B | Interior CAN | 12J |
| CAN B | Interior CAN | 10K |
| CAN D | Diagnostic CAN | 14G |
| CAN E1 | Chassis CAN 1 | 18K |
| CAN E1 | Chassis CAN 1 | 18J |
| CAN E2 | Chassis CAN 2 | 10K |
| LIN B13 | Roof LIN | 10E |
| LVDS | Low voltage differential signal | 6D |
| N10 | SAM control unit | 11F |
| N123/4 | Emergency call system control unit | 14D |
| N2/10 | Supplemental restraint system control unit | 17F |
| N30/4 | Electronic Stability Program control unit | 21J |
| N70 | Overhead control panel control unit | 10B |
| N73 | Electronic ignition switch control unit | 14J |
| S93/3s2 | Emergency call system button | 7E |
| S93/3s4 | Breakdown assistance button | 7A |
| S93/3s5 | MB-Info button | 8A |
