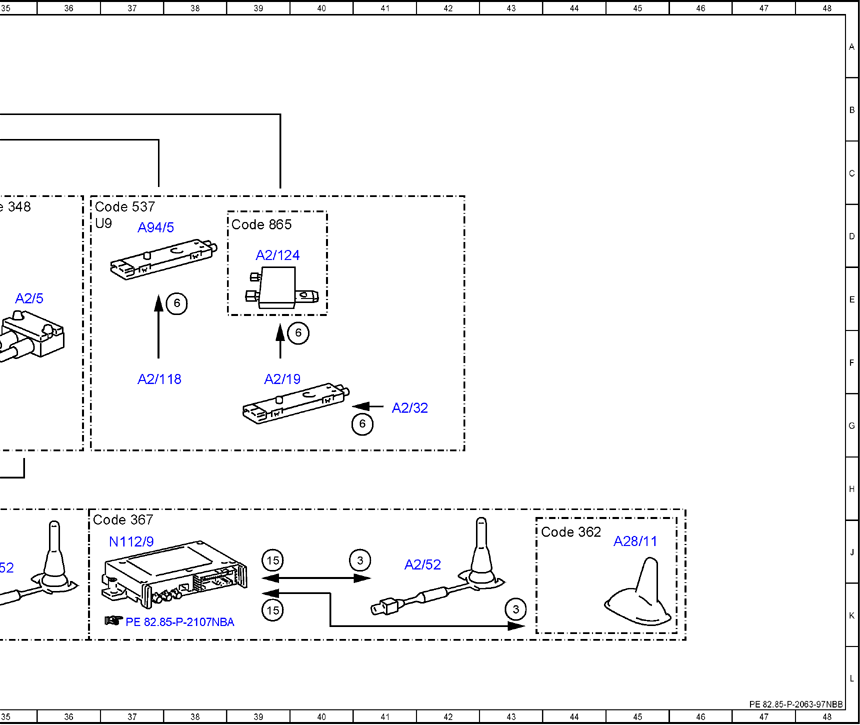

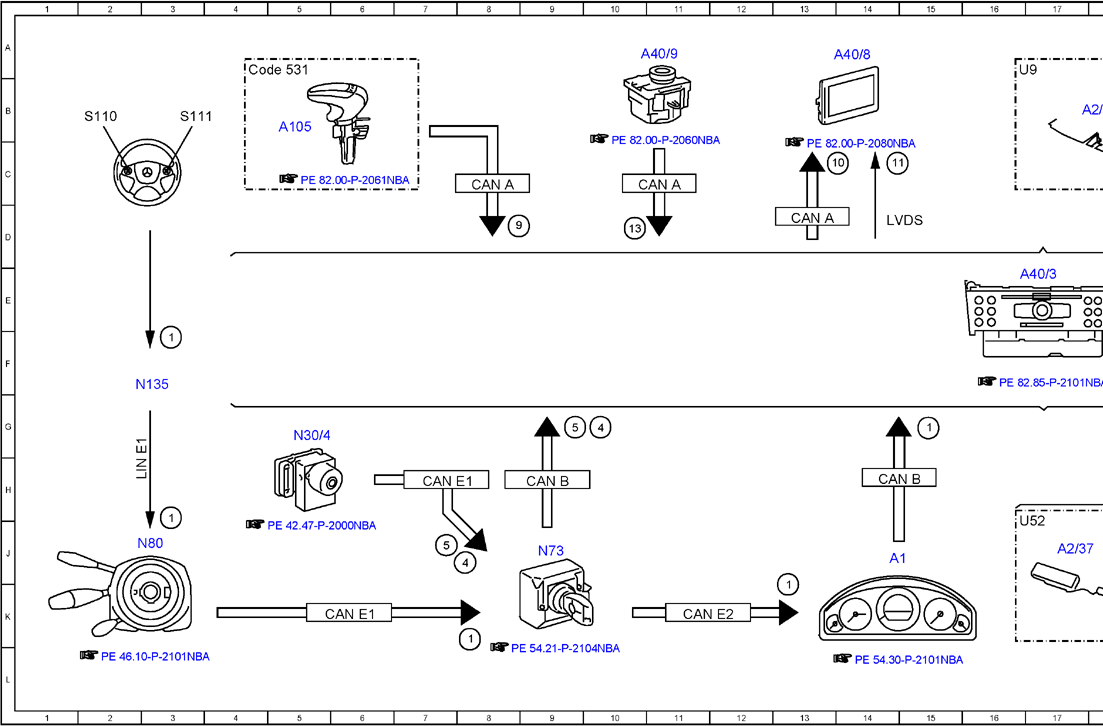

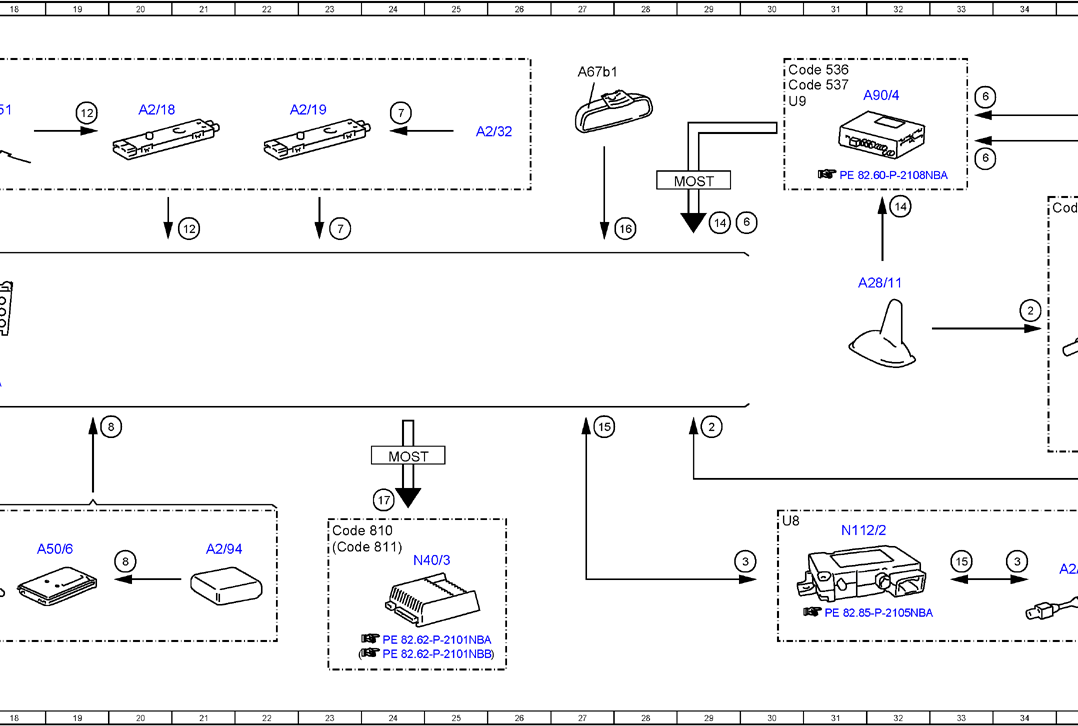

Electrical Function Diagram For Navigation Mode (COMAND), Function - PE82.85-P-2063-97NBB
Model 166 as of model year 2016 with code 531 (COMAND APS)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 3F |
| 1 | Multifunction steering wheel button group, signal | 8K |
| 1 | Multifunction steering wheel button group, signal | 13K |
| 1 | Multifunction steering wheel button group, signal | 15G |
| 1 | Multifunction steering wheel button group, signal | 3J |
| 10 | Switch-on request, signal | 13C |
| 11 | Audio/COMAND display, message | 14C |
| 12 | AM/FM antenna, signal | 21D |
| 12 | AM/FM antenna, signal | 19B |
| 13 | Audio/COMAND controller, request | 10D |
| 14 | SDARS, signal | 29D |
| 14 | SDARS, signal | 32D |
| 15 | Traffic data, signal | 27G |
| 15 | Traffic data, signal | 33J |
| 15 | Traffic data, signal | 39J |
| 15 | Traffic data, signal | 39K |
| 16 | Voice input, signal | 28D |
| 17 | Audio, signal | 24H |
| 2 | GPS, signal | 29G |
| 2 | GPS, signal | 34E |
| 3 | Position data, signal | 41J |
| 3 | Position data, signal | 43K |
| 3 | Position data, signal | 30K |
| 3 | Position data, signal | 34J |
| 4 | Wheel speed, signal | 8J |
| 4 | Wheel speed, signal | 10G |
| 5 | Direction of travel, signal | 7J |
| 5 | Direction of travel, signal | 9G |
| 6 | DAB band III, signal | 41G |
| 6 | DAB band III, signal | 33B |
| 6 | DAB band III, signal | 30D |
| 6 | DAB band III, signal | 33C |
| 6 | DAB band III, signal | 38E |
| 6 | DAB band III, signal | 40F |
| 7 | FM antenna, signal | 23D |
| 7 | FM antenna, signal | 24B |
| 8 | Vehicle Information and Communication System (VICS), signal | 20J |
| 8 | Vehicle Information and Communication System (VICS), signal | 20G |
| 9 | Vehicle speed, signal | 8D |
| A1 | Instrument cluster | 14J |
| A105 | Touchpad | 5B |
| A2/118 | Windshield antenna | 37F |
| A2/124 | TV and DAB antenna splitter | 39D |
| A2/18 | FM 1, AM, CL [ZV] and KEYLESS GO antenna amplifier | 20B |
| A2/19 | FM 2, DAB and TV antenna amplifier | 22B |
| A2/19 | FM 2, DAB and TV antenna amplifier | 39F |
| A2/32 | Rear window antenna | 25B |
| A2/32 | Rear window antenna | 41G |
| A2/37 | Vehicle Information and Communication System (VICS) control unit | 17J |
| A2/5 | Global positioning system antenna splitter | 35E |
| A2/51 | Rear spoiler antenna | 18B |
| A2/52 | Emergency call system antenna | 35J |
| A2/52 | Emergency call system antenna | 41J |
| A2/94 | ETC/DSRC antenna | 21J |
| A28/11 | Multifunction antenna | 31E |
| A28/11 | Multifunction antenna | 45J |
| A40/3 | COMAND control unit | 16E |
| A40/8 | Audio/COMAND display | 14A |
| A40/9 | Audio/COMAND control panel | 11A |
| A50/6 | Dedicated Short-Range Communications control unit | 19J |
| A67b1 | Hands-free system microphone group | 27A |
| A90/4 | Tuner unit | 32B |
| A94/5 | TV 1 antenna amplifier | 37D |
| CAN A | Telematics CAN | 13D |
| CAN A | Telematics CAN | 11C |
| CAN A | Telematics CAN | 8C |
| CAN B | Interior CAN | 14H |
| CAN B | Interior CAN | 9H |
| CAN E1 | Chassis CAN 1 | 6K |
| CAN E1 | Chassis CAN 1 | 7H |
| CAN E2 | Chassis CAN 2 | 11K |
| Code 348 | Emergency call/assistance system | 34D |
| Code 362 | HERMES LTE | 43J |
| Code 367 | Live Traffic Information | 36J |
| Code 531 | COMAND APS | 4A |
| Code 536 | SIRIUS satellite radio | 30A |
| Code 537 | Digital radio | 30B |
| Code 537 | Digital radio | 36D |
| Code 810 | Sound system | 23J |
| Code 811 | Extended sound system | 23J |
| Code 865 | TV tuner | 39D |
| LIN E1 | Steering LIN | 2H |
| LVDS | Low voltage differential signal | 14D |
| MOST | Media Oriented System Transport | 29C |
| MOST | Media Oriented System Transport | 24H |
| N112/2 | Telematics services communication module | 31J |
| N112/9 | HERMES control unit | 37J |
| N135 | Steering wheel electronics | 2F |
| N30/4 | Electronic Stability Program control unit | 5G |
| N40/3 | Sound system amplifier control unit | 24J |
| N73 | Electronic ignition switch control unit | 9J |
| N80 | Steering column module control unit | 2J |
| S110 | Left multifunction steering wheel button group | 2B |
| S111 | Right multifunction steering wheel button group | 3B |
| U52 | Valid for Japan | 16J |
| U8 | Valid for code B54 (Live Traffic Information) and subscription for real-time traffic data | 30J |
| U9 | Not valid for code B54 (Live Traffic Information) and subscription for real-time traffic data | 30B |
| U9 | Not valid for code B54 (Live Traffic Information) and subscription for real-time traffic data | 36D |
| U9 | Not valid for code B54 (Live Traffic Information) and subscription for real-time traffic data | 16A |
