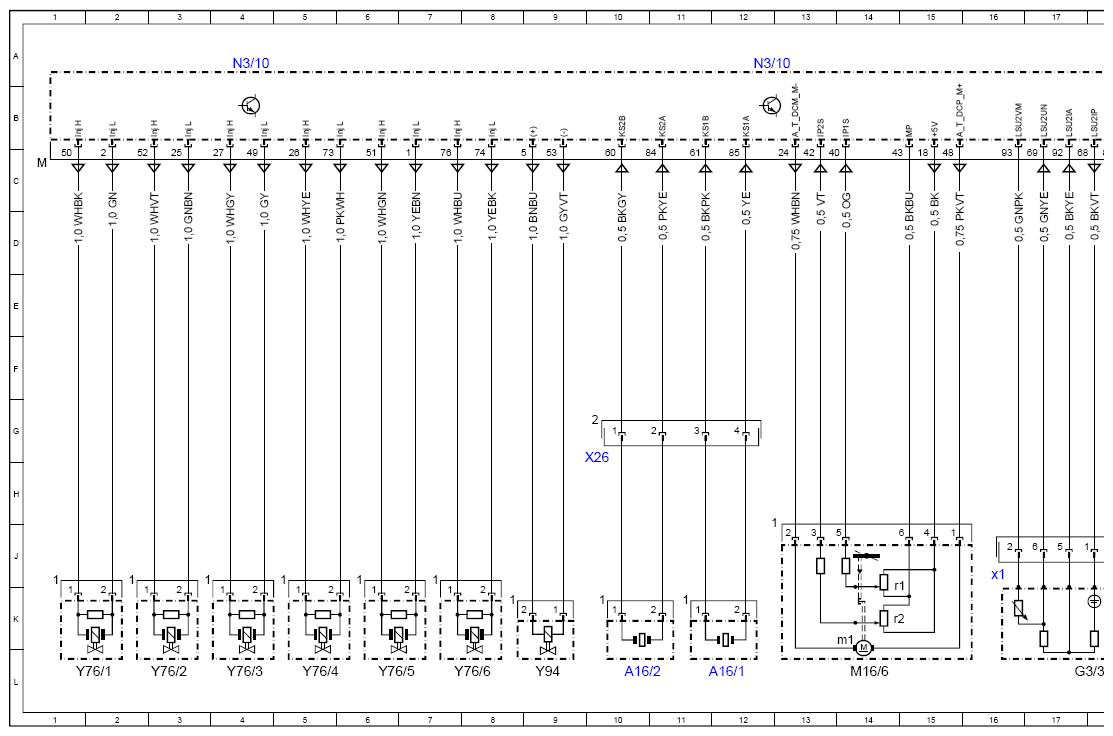

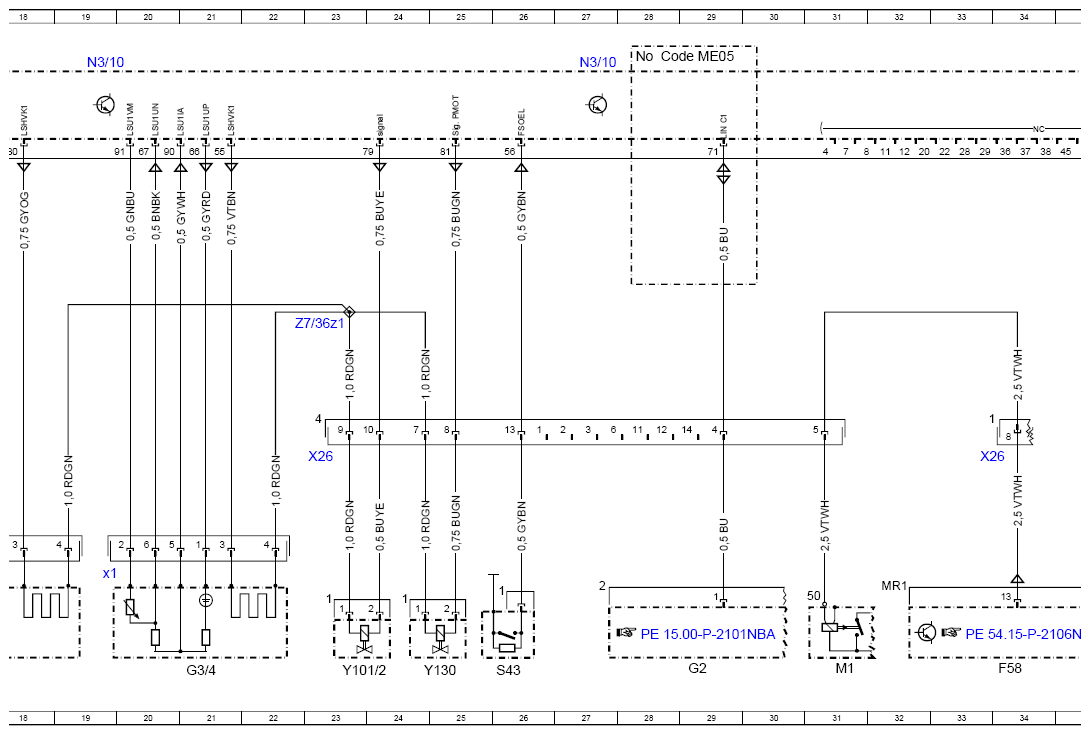

Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97NBC
ENGINE 276.8 in model 166 as of model year 2016 Control unit N3/10, vehicle connector, ENGINE side, sheet 2
ENGINE 276.8 in model 292 Control unit N3/10, vehicle connector, ENGINE side, sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 40L |
| A16/1 | Knock sensor 1 | 12L |
| A16/2 | Knock sensor 2 | 10L |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 28A |
| F58 | ENGINE compartment fuse and relay module | 34L |
| G2 | Alternator | 29L |
| G3/3 | Left oxygen sensor upstream of catalytic converter | 17L |
| G3/3x1 | Electrical connector for left oxygen sensor upstream of catalytic converter | 16J |
| G3/4 | Right oxygen sensor upstream of catalytic converter | 21L |
| G3/4x1 | Electrical connector for right oxygen sensor upstream of catalytic converter | 19J |
| M1 | Starter | 31L |
| M16/6 | Throttle valve actuator | 14L |
| M16/6m1 | Actuator motor | 14K |
| M16/6r1 | Actual value potentiometer 1 | 14K |
| M16/6r2 | Actual value potentiometer 2 | 14K |
| N3/10 | ME-SFI [ME] control unit | 4A |
| N3/10 | ME-SFI [ME] control unit | 12A |
| N3/10 | ME-SFI [ME] control unit | 27A |
| N3/10 | ME-SFI [ME] control unit | 19A |
| N3/10 | ME-SFI [ME] control unit | 37A |
| S43 | Oil level check switch | 26L |
| X26 | Interior and ENGINE wiring harness electrical connector | 10H |
| X26 | Interior and ENGINE wiring harness electrical connector | 23H |
| X26 | Interior and ENGINE wiring harness electrical connector | 34H |
| Y101/2 | Right bypass air switchover valve | 23L |
| Y130 | ENGINE oil pump valve | 25L |
| Y76/1 | Cylinder 1 fuel injector | 1L |
| Y76/2 | Cylinder 2 fuel injector | 3L |
| Y76/3 | Cylinder 3 fuel injector | 4L |
| Y76/4 | Cylinder 4 fuel injector | 5L |
| Y76/5 | Cylinder 5 fuel injector | 6L |
| Y76/6 | Cylinder 6 fuel injector | 8L |
| Y94 | Quantity control valve | 9L |
| Z7/36z1 | Circuit 87 M2e connector sleeve | 23E |
