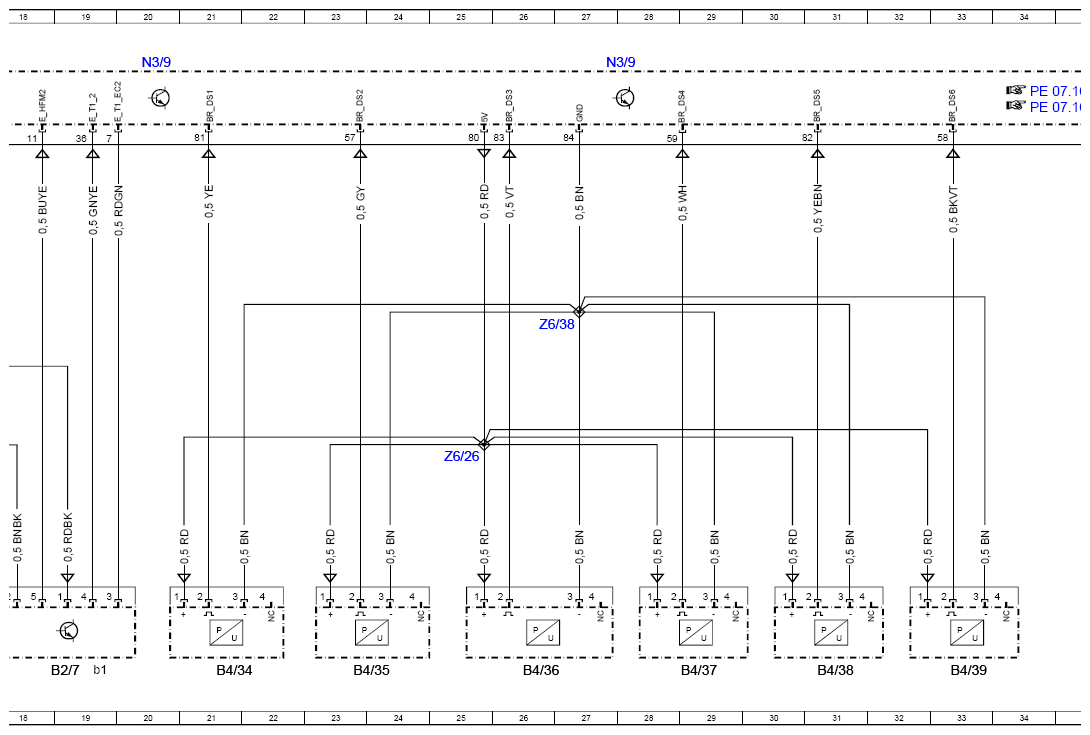

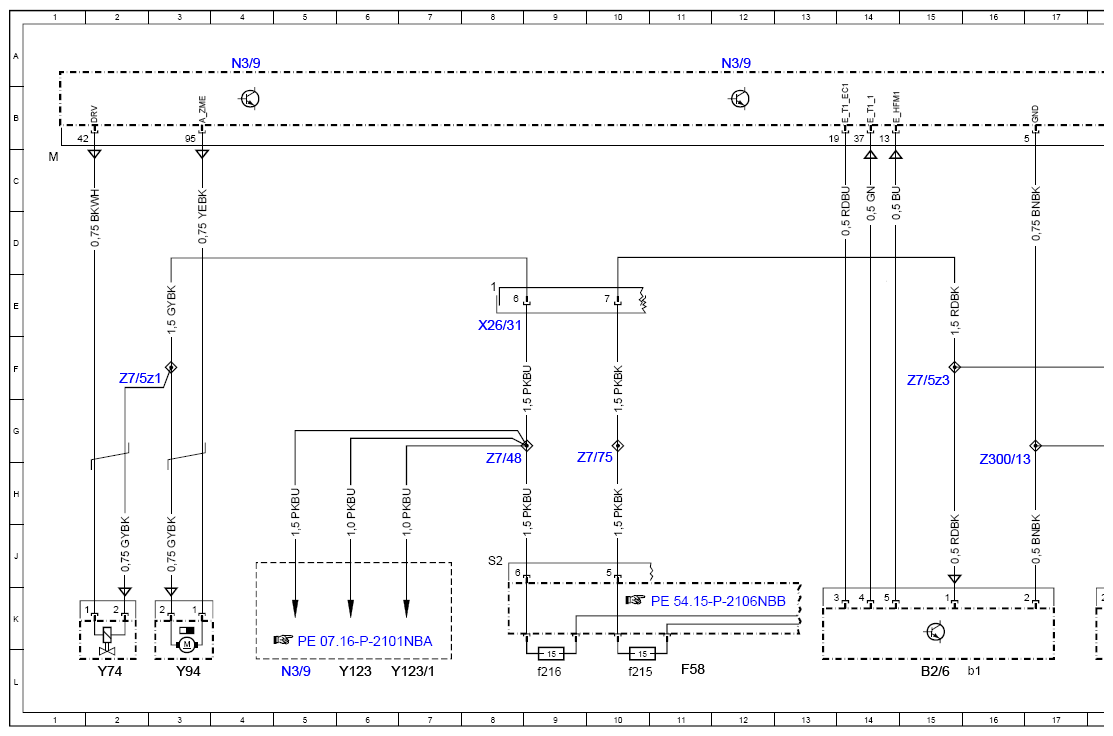

Wiring Diagram For Common Rail Diesel Injection (CDI) Control Unit - PE07.16-P-2101-97NBC
Engine 642.8 in model 166 as of model year 2016 Control unit N3/9, engine connector, engine side, sheet 2
Engine 642.8 in model 292 Control unit N3/9, engine connector, engine side, sheet 2
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 40L |
| B2/6 | Left hot film mass air flow sensor | 15L |
| B2/6b1 | Left intake air temperature sensor | 16L |
| B2/7 | Right hot film mass air flow sensor | 19L |
| B2/7b1 | Right intake air temperature sensor | 19L |
| B4/34 | Cylinder 1 combustion chamber pressure sensor | 21L |
| B4/35 | Cylinder 2 combustion chamber pressure sensor | 23L |
| B4/36 | Cylinder 3 combustion chamber pressure sensor | 26L |
| B4/37 | Cylinder 4 combustion chamber pressure sensor | 29L |
| B4/38 | Cylinder 5 combustion chamber pressure sensor | 31L |
| B4/39 | Cylinder 6 combustion chamber pressure sensor | 33L |
| F58 | Engine compartment fuse and relay module | 11L |
| F58f215 | Fuse 215 | 10L |
| F58f216 | Fuse 216 | 9L |
| N3/9 | CDI control unit | 5L |
| N3/9 | CDI control unit | 4A |
| N3/9 | CDI control unit | 12A |
| N3/9 | CDI control unit | 20A |
| N3/9 | CDI control unit | 27A |
| N3/9 | CDI control unit | 36A |
| X26/31 | Engine/engine compartment electrical connector | 8E |
| Y123 | Left switchable engine mount | 6L |
| Y123/1 | Right switchable engine mount | 7L |
| Y74 | Pressure regulator valve | 2L |
| Y94 | Quantity control valve | 3L |
| Z300/13 | Connector sleeve/sensors | 16H |
| Z6/26 | Sensor voltage supply connector sleeve | 25H |
| Z6/38 | Sensor ground connection connector sleeve | 27E |
| Z7/48 | Circuit 87D2 connector sleeve | 8H |
| Z7/5z1 | Circuit 87 connector sleeve | 2F |
| Z7/5z3 | Circuit 87 connector sleeve | 15F |
| Z7/75 | Circuit 87 D3 connector sleeve | 10H |
