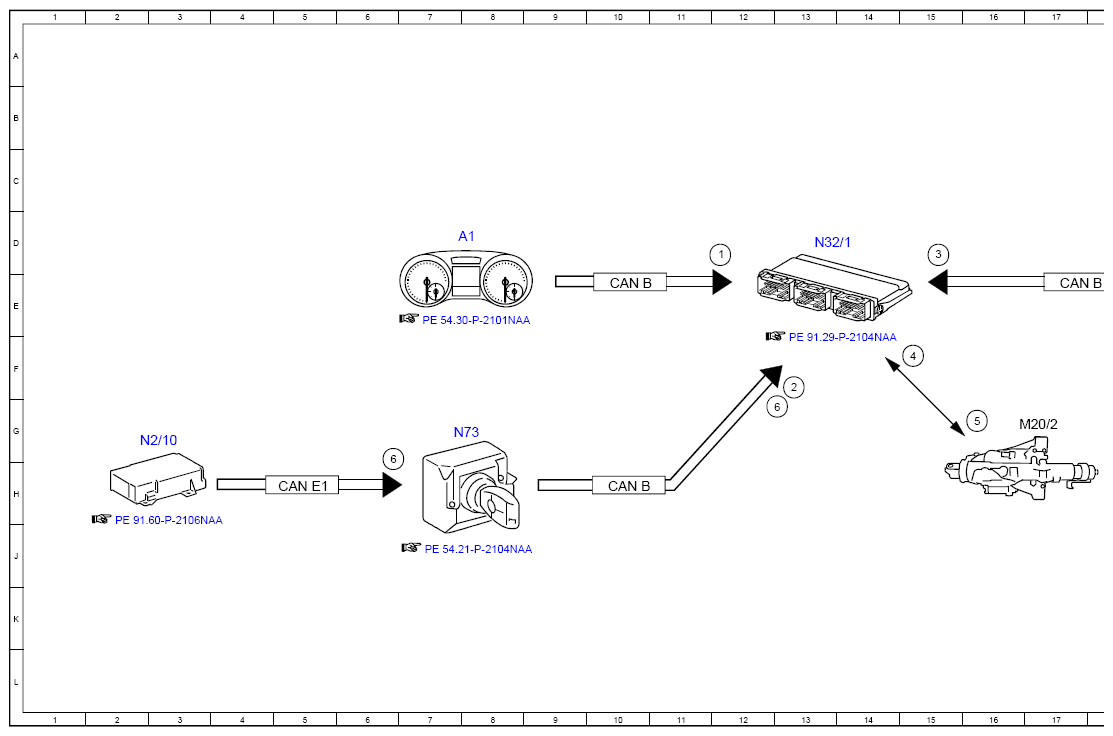

(Electrical Function Schematic For Steering Column Easy Entry/Exit Adjustment - PE46.15-P-2051-97NAA)
Model 166 up to model year 2016 with code 275 (Memory Package (drivers seat
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Easy entry/exit, status | 12D |
| 2 | Circuit 15, status | 13F |
| 3 | Door rotary tumbler switch, status | 15D |
| 4 | Hall sensors, signal | 15F |
| 5 | Steering column adjustment motor, actuation | 16G |
| 6 | Crash, signal | 13G |
| 6 | Crash, signal | 6H |
| A1 | Instrument cluster | 8D |
| CAN B | Interior CAN | 10E |
| CAN B | Interior CAN | 17E |
| CAN B | Interior CAN | 10H |
| CAN E1 | Chassis CAN 1 | 5H |
| M20/2 | Steering column up/down adjustment motor | 16G |
| N2/10 | Supplemental restraint system Control unit | 3G |
| N32/1 | Driver seat Control unit | 13D |

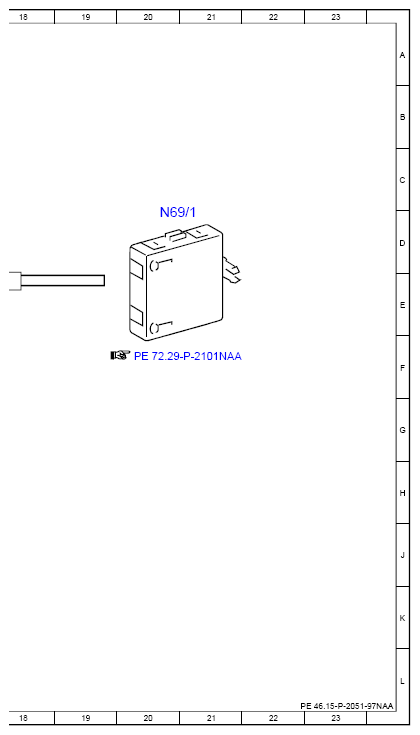

| N69/1 | Left front door Control unit | 20D |
| N73 | Electronic ignition switch Control unit | 7G |
