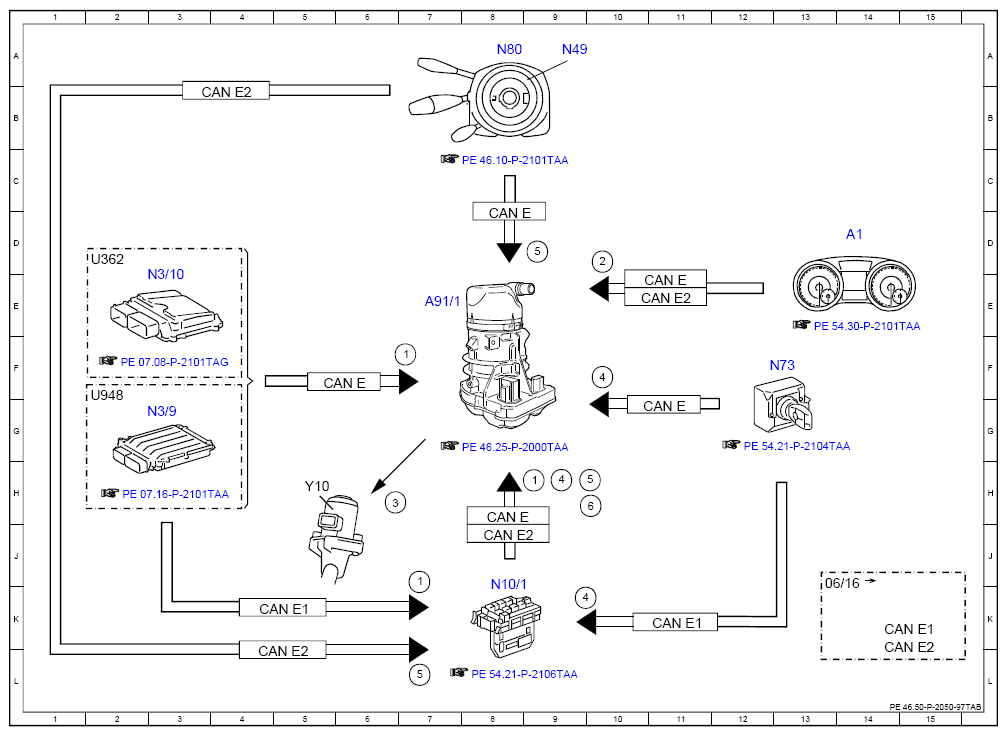

Electrical Function Schematic For Speed-Sensitive Power Steering (PML) - PE46.50-P-2050-97TAB
Model 172.4 with engine 274, 276.8 Model 172.4 with engine 651 as of model year 2016
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Drivetrain operational, signal | 7J |
| 1 | Drivetrain operational, signal | 7F |
| 1 | Drivetrain operational, signal | 9H |
| 2 | Vehicle speed, signal | 10D |
| 3 | Speed-sensitive Power steering solenoid valve, actuation | 6H |
| 4 | Circuit 15, status | 9H |
| 4 | Circuit 15, status | 10F |
| 4 | Circuit 15, status | 10K |
| 5 | Steering wheel angle, signal | 10H |
| 5 | Steering wheel angle, signal | 9D |
| 5 | Steering wheel angle, signal | 7L |
| 6 | On-board electrical system energy state, signal | 10H |
| A1 | Instrument cluster | 14D |
| A91/1 | Electrohydraulic Power steering | 7E |
| CAN E | Chassis CAN | 8D |
| CAN E | Chassis CAN | 5F |
| CAN E | Chassis CAN | 11G |
| CAN E | Chassis CAN | 11E |
| CAN E | Chassis CAN | 8H |
| CAN E1 | Chassis CAN 1 | 11K |
| CAN E1 | Chassis CAN 1 | 14K |
| CAN E1 | Chassis CAN 1 | 4K |
| CAN E2 | Chassis CAN 2 | 11E |
| CAN E2 | Chassis CAN 2 | 14L |
| CAN E2 | Chassis CAN 2 | 4L |
| CAN E2 | Chassis CAN 2 | 4B |
| CAN E2 | Chassis CAN 2 | 8J |
| N10/1 | Front SAM control unit with fuse and relay module | 8K |
| N3/10 | ME-SFI [ME] control unit | 3E |
| N3/9 | CDI control unit | 3G |
| N49 | Steering wheel angle sensor | 9A |
| N73 | Electronic ignition switch control unit | 13F |
| N80 | Steering column module control unit | 8A |
| U362 | Valid for gasoline engine 274 | 2D |
| U948 | Valid for diesel engine 651 | 2G |
| Y10 | Speed-sensitive Power steering solenoid valve | 5H |
