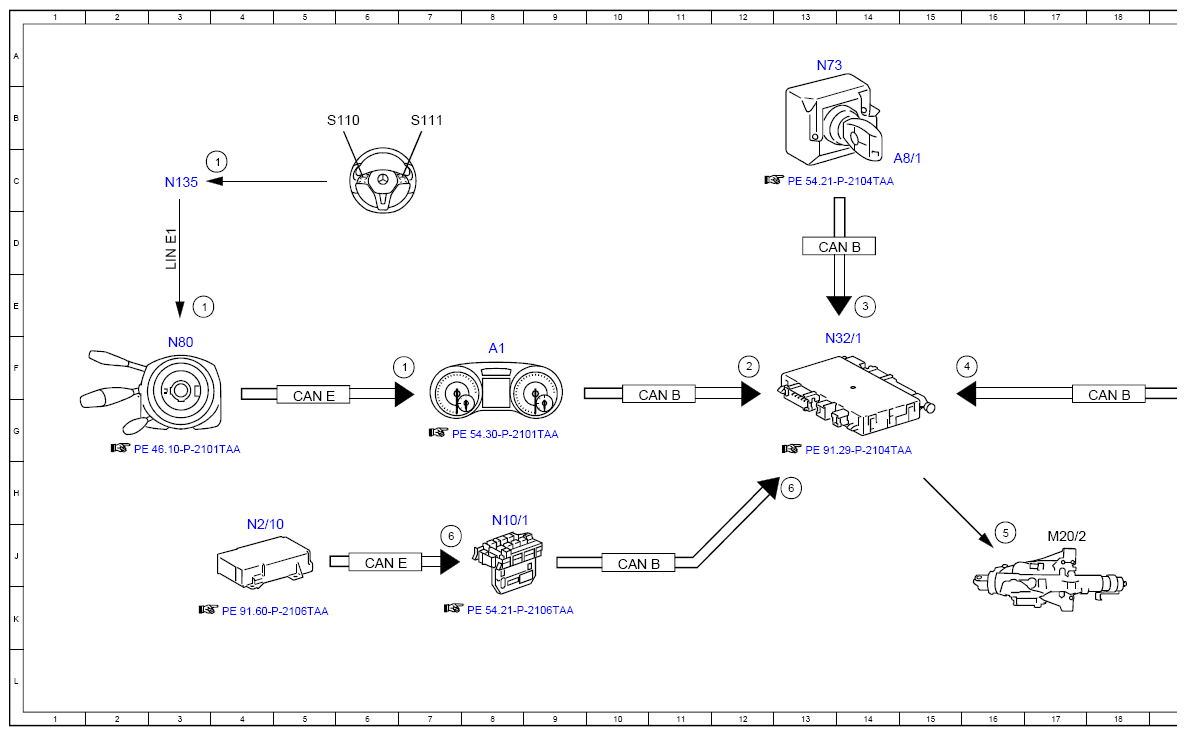

Electrical Function Schematic For Steering Column Easy Entry/Exit Adjustment - PE46.15-P-2051-97TAA
MODEL 172.4 with CODE (275) Memory package for electrically adjustable front seats
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Multifunction steering wheel button group, signal | 3E |
| 1 | Multifunction steering wheel button group, signal | 4C |
| 1 | Multifunction steering wheel button group, signal | 7F |
| 2 | Easy entry/exit, status | 12F |
| 3 | Circuit 15, status | 14E |
| 4 | Door rotary tumbler switch, status | 22E |
| 4 | Door rotary tumbler switch, status | 16F |
| 5 | Steering column adjustment motor, actuation | 16J |
| 6 | Crash, signal | 13H |
| 6 | Crash, signal | 7J |
| A1 | Instrument cluster | 8F |
| A8/1 | Transmitter key | 15C |
| A85 | Left door lock | 21B |
| CAN B | Interior CAN | 11G |
| CAN B | Interior CAN | 13D |
| CAN B | Interior CAN | 18G |
| CAN B | Interior CAN | 10J |
| CAN E | Chassis CAN | 5G |
| CAN E | Chassis CAN | 6J |
| LIN E1 | Steering LIN | 3D |
| M20/2 | Steering column up/down adjustment motor | 17J |
| N10/1 | Front SAM control unit with fuse and relay module | 8J |
| N135 | Steering wheel electronics | 3C |
| N2/10 | Supplemental restraint system control unit | 4J |
| N32/1 | Driver seat control unit | 13F |
| N69/1 | Left door control unit | 21E |
| N73 | Electronic ignition switch control unit | 13A |
| N80 | Steering column module control unit | 3F |
| S110 | Left multifunction steering wheel button group | 5B |
| S111 | Right multifunction steering wheel button group | 7B |
