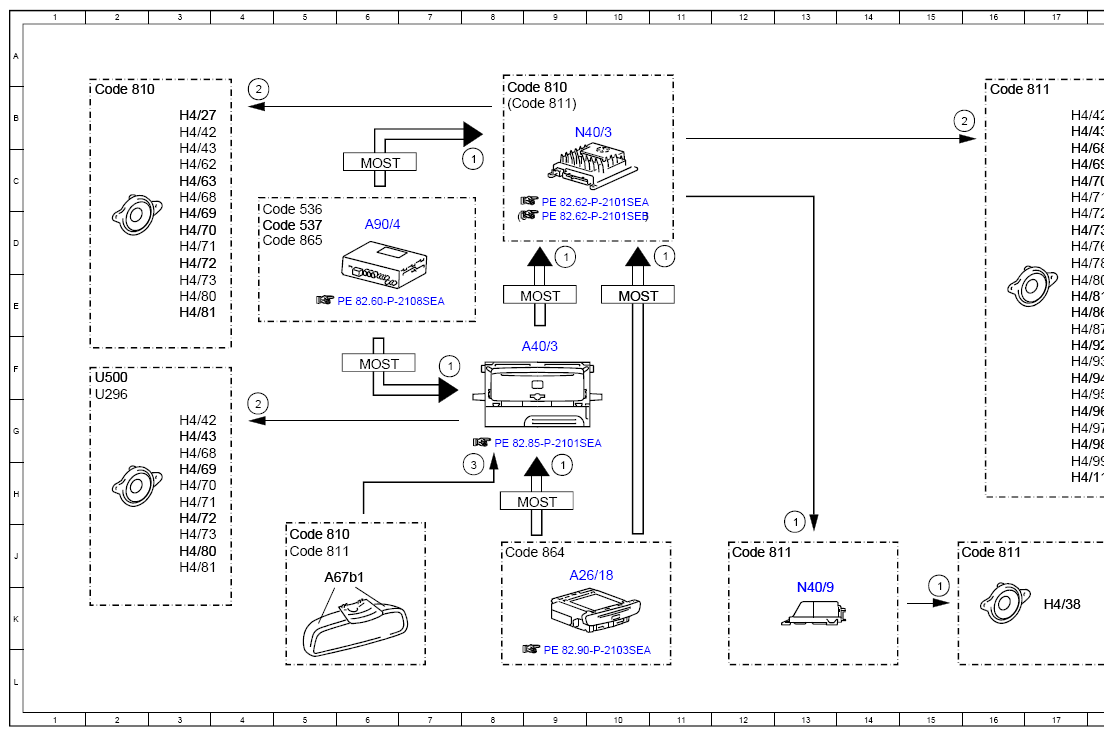

Electrical Function Schematic For Speaker System Function - PE82.62-P-2300-97SEA
Model 222 up to model year 2018
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Audio, signal | 9H |
| 1 | Audio, signal | 9D |
| 1 | Audio, signal | 13J |
| 1 | Audio, signal | 15K |
| 1 | Audio, signal | 7F |
| 1 | Audio, signal | 8C |
| 1 | Audio, signal | 11D |
| 2 | Speaker, actuation | 4B |
| 2 | Speaker, actuation | 4G |
| 2 | Speaker, actuation | 16B |
| 3 | Microphone, signal | 8H |
| A26/18 | Rear entertainment controller unit | 9J |
| A40/3 | COMAND control unit | 9F |
| A67b1 | Hands-free system microphone | 5J |
| A90/4 | Tuner unit | 6D |
| Code 536 | SIRIUS satellite radio | 4D |
| Code 537 | Digital radio | 4D |
| Code 810 | Sound system | 2B |
| Code 810 | Sound system | 8B |
| Code 810 | Sound system | 5J |
| Code 811 | Advanced sound system | 8B |
| Code 811 | Advanced sound system | 16B |
| Code 811 | Advanced sound system | 12J |
| Code 811 | Advanced sound system | 5J |
| Code 811 | Advanced sound system | 15J |
| Code 864 | Rear compartment entertainment | 8J |
| Code 865 | TV tuner | 4D |
| H4/110 | Overhead control panel tweeter | 17H |
| H4/27 | Center instrument panel speaker | 3B |
| H4/38 | Rear bass speaker | 17K |
| H4/42 | Left footwell bass speaker | 3B |
| H4/42 | Left footwell bass speaker | 3G |
| H4/42 | Left footwell bass speaker | 17B |
| H4/43 | Right footwell bass speaker | 3C |
| H4/43 | Right footwell bass speaker | 3G |
| H4/43 | Right footwell bass speaker | 17B |
| H4/62 | Left rear surround sound system midrange speaker | 3C |
| H4/63 | Right rear surround sound system midrange speaker | 3C |
| H4/68 | Left front door tweeter | 3C |
| H4/68 | Left front door tweeter | 17C |
| H4/68 | Left front door tweeter | 3G |
| H4/69 | Right front door tweeter | 3D |
| H4/69 | Right front door tweeter | 17C |
| H4/69 | Right front door tweeter | 3H |
| H4/70 | Left rear door tweeter | 3D |
| H4/70 | Left rear door tweeter | 17C |
| H4/70 | Left rear door tweeter | 3H |
| H4/71 | Right rear door tweeter | 3D |
| H4/71 | Right rear door tweeter | 17C |
| H4/71 | Right rear door tweeter | 3H |
| H4/72 | Left front door midrange speaker | 3D |
| H4/72 | Left front door midrange speaker | 17D |
| H4/72 | Left front door midrange speaker | 3H |
| H4/73 | Right front door midrange speaker | 3E |
| H4/73 | Right front door midrange speaker | 17D |
| H4/73 | Right front door midrange speaker | 3J |
| H4/76 | Center instrument panel tweeter | 17D |
| H4/78 | Center instrument panel midrange speaker | 17D |
| H4/80 | Left rear door midrange speaker | 3E |
| H4/80 | Left rear door midrange speaker | 17E |
| H4/80 | Left rear door midrange speaker | 3J |
| H4/81 | Right rear door midrange speaker | 3E |
| H4/81 | Right rear door midrange speaker | 17E |
| H4/81 | Right rear door midrange speaker | 3J |
| H4/86 | Left front door bass speaker | 17E |
| H4/87 | Right front door bass speaker | 17E |
| H4/92 | Left rear surround sound system tweeter | 17F |
| H4/93 | Left rear surround sound system midrange speaker | 17F |
| H4/94 | Right rear surround sound system tweeter | 17F |
| H4/95 | Right rear surround sound system midrange speaker | 17F |
| H4/96 | Headliner tweeter | 17G |
| H4/97 | Headliner midrange speaker | 17G |
| H4/98 | Left rear door bass speaker | 17G |
| H4/99 | Right rear door bass speaker | 17H |
| MOST | Media Oriented System Transport | 9E |
| MOST | Media Oriented System Transport | 9H |
| MOST | Media Oriented System Transport | 6C |
| MOST | Media Oriented System Transport | 10E |
| MOST | Media Oriented System Transport | 6F |
| N40/3 | Sound system amplifier control unit | 9B |
| N40/9 | Bass speaker amplifier | 13K |
| U296 | Not valid for expanded sound system | 2F |
| U500 | Not valid for sound system | 2F |
