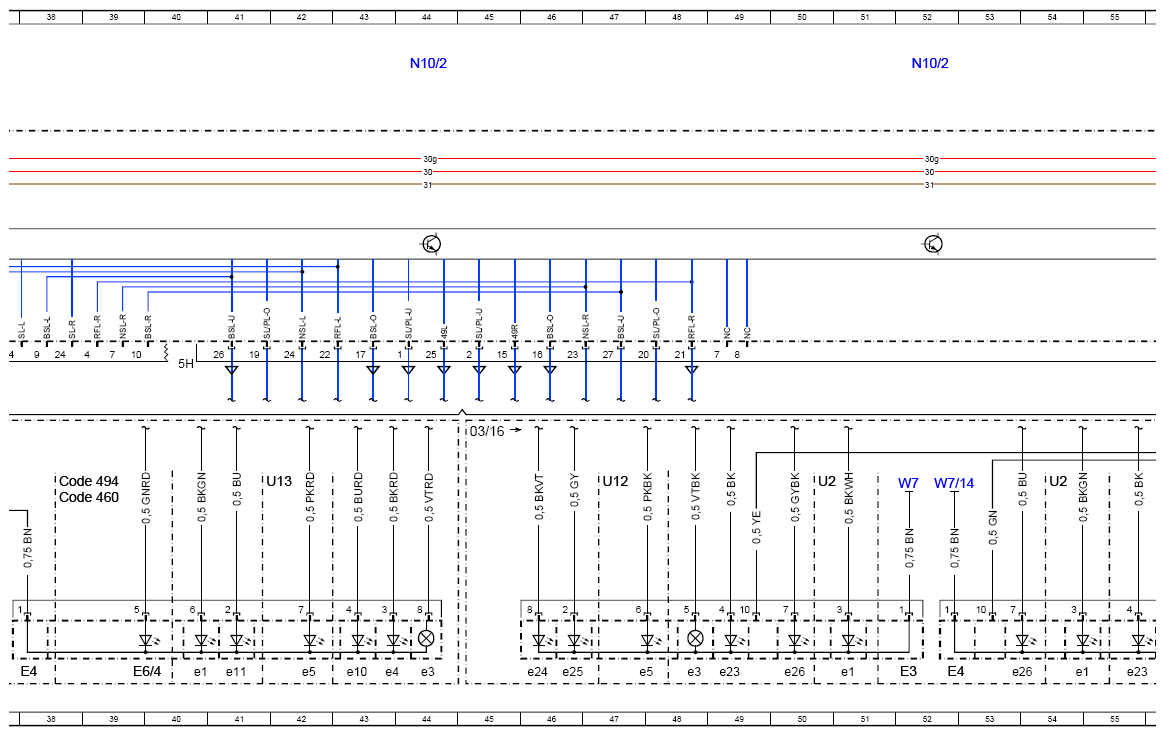

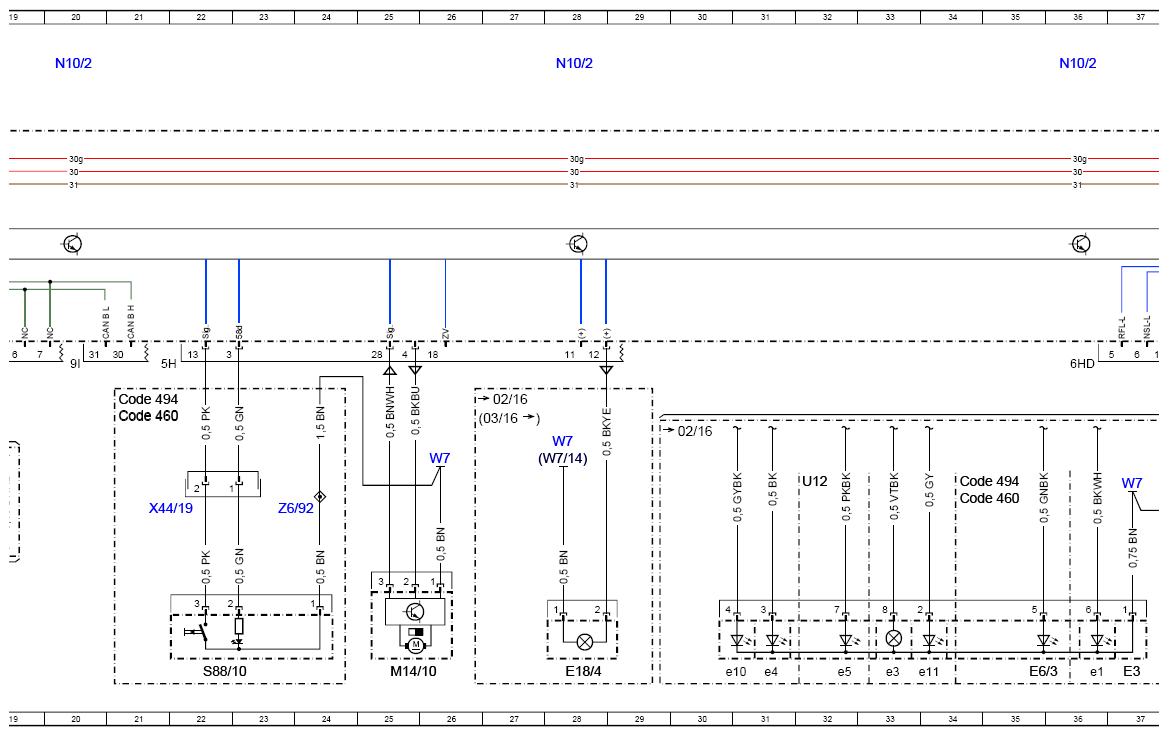

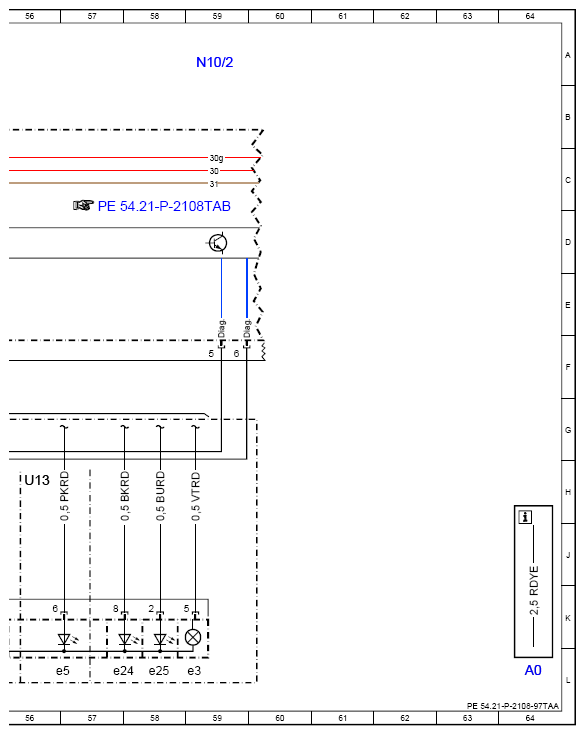

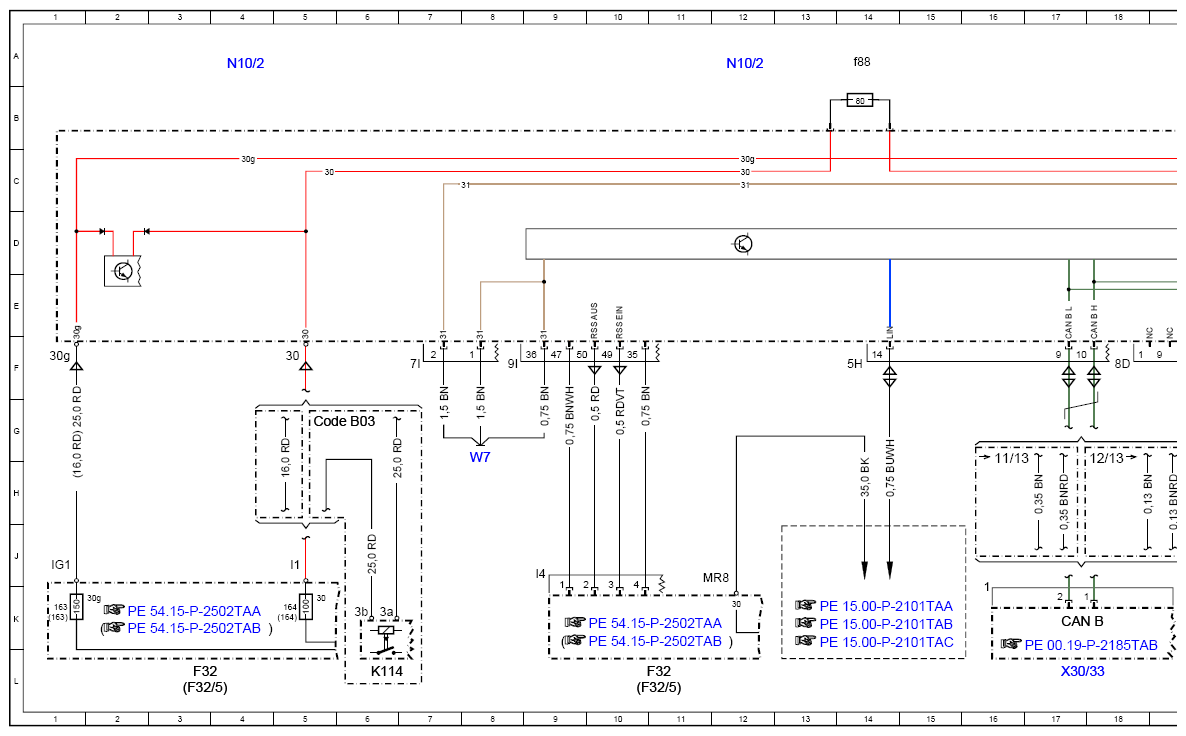

Wiring Diagram/Rear SAM Control Unit With Fuse And Relay Module (N10/2) - PE54.21-P-2108-97TAA
Model 172.4
Specification 1
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Color code key | 64L |
| CAN B | Interior CAN | 17K |
| Code 460 | Canada version | 21G |
| Code 460 | Canada version | 34H |
| Code 460 | Canada version | 38H |
| Code 494 | USA version | 21G |
| Code 494 | USA version | 34H |
| Code 494 | USA version | 38H |
| Code B03 | ECO start/stop function | 5G |
| E18/4 | Right luggage compartment lamp | 28L |
| E3 | Left rear lamp unit | 37L |
| E3 | Left rear lamp unit | 52L |
| E3e1 | Left rear turn signal lamp | 36L |
| E3e1 | Left rear turn signal lamp | 51L |
| E3e10 | Inner left stop lamp and taillamp | 30L |
| E3e11 | Outer left brake light and taillight | 34L |
| E3e23 | Upper left brake light | 49L |
| E3e24 | Lower left brake light | 46L |
| E3e25 | Upper left taillight | 46L |
| E3e26 | Lower left taillight | 50L |
| E3e3 | Left backup lamp | 33L |
| E3e3 | Left backup lamp | 48L |
| E3e4 | Left stop lamp | 31L |
| E3e5 | Left rear fog lamp | 32L |
| E3e5 | Left rear fog lamp | 47L |
| E4 | Right rear lamp unit | 38L |
| E4 | Right rear lamp unit | 52L |
| E4e1 | Right rear turn signal lamp | 40L |
| E4e1 | Right rear turn signal lamp | 54L |
| E4e10 | Inner right brake light and taillight | 43L |
| E4e11 | Outer right brake light and taillight | 41L |
| E4e23 | Upper right brake light | 55L |
| E4e24 | Lower right brake light | 57L |
| E4e25 | Upper right taillight | 58L |
| E4e26 | Lower right taillight | 53L |
| E4e3 | Right backup lamp | 44L |
| E4e3 | Right backup lamp | 59L |
| E4e4 | Right stop lamp | 43L |
| E4e5 | Right rear fog lamp | 42L |
| E4e5 | Right rear fog lamp | 56L |
| E6/3 | Left rear side-marker lamp | 35L |
| E6/4 | Right rear side-marker lamp | 39L |
| F32 | Front pre-fuse | 3L |
| F32 | Front pre-fuse | 11L |
| F32/5 | Pre-fuse box without ECO start/stop function | 3L |
| F32/5 | Pre-fuse box without ECO start/stop function | 10L |
| F32/5f163 | Pre-fuse 163 | 1K |
| F32/5f164 | Pre-fuse 164 | 5K |
| F32f163 | Pre-fuse 163 | 1K |
| F32f164 | Pre-fuse 164 | 5K |
| K114 | ECO start/stop function additional battery relay | 6L |
| M14/10 | Tank cap central locking actuator | 25L |
| N10/2 | Rear SAM control unit with fuse and relay module | 12A |
| N10/2 | Rear SAM control unit with fuse and relay module | 4A |
| N10/2 | Rear SAM control unit with fuse and relay module | 20A |
| N10/2 | Rear SAM control unit with fuse and relay module | 28A |
| N10/2 | Rear SAM control unit with fuse and relay module | 36A |
| N10/2 | Rear SAM control unit with fuse and relay module | 44A |
| N10/2 | Rear SAM control unit with fuse and relay module | 52A |
| N10/2 | Rear SAM control unit with fuse and relay module | 59A |
| N10/2f88 | Fuse 88 | 14A |
| S88/10 | Trunk lid emergency opening switch | 22L |
| U12 | Valid for left-hand drive vehicles | 32H |
| U12 | Valid for left-hand drive vehicles | 47H |
| U13 | Valid for right-hand drive vehicles | 41H |
| U13 | Valid for right-hand drive vehicles | 56H |
| U2 | Valid for all except USA | 50H |
| U2 | Valid for all except USA | 54H |
| W7 | Right wheelhouse trunk ground point | 8H |
| W7 | Right wheelhouse trunk ground point | 26H |
| W7 | Right wheelhouse trunk ground point | 28G |
| W7 | Right wheelhouse trunk ground point | 37H |
| W7 | Right wheelhouse trunk ground point | 52H |
| W7/14 | AdBlue® ground point | 28H |
| W7/14 | AdBlue® ground point | 52H |
| X30/33 | Right vehicle floor interior CAN voltage distributor electrical connector | 17L |
| X44/19 | Glove compartment central locking electrical connector | 22H |
| Z6/92 | Trunk lid ground connector sleeve | 24H |
