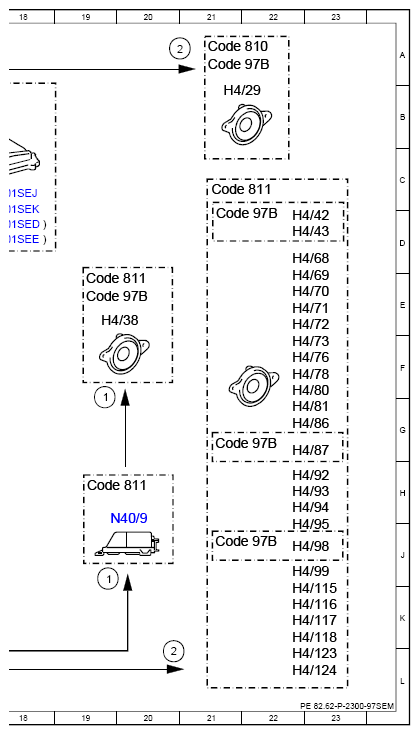

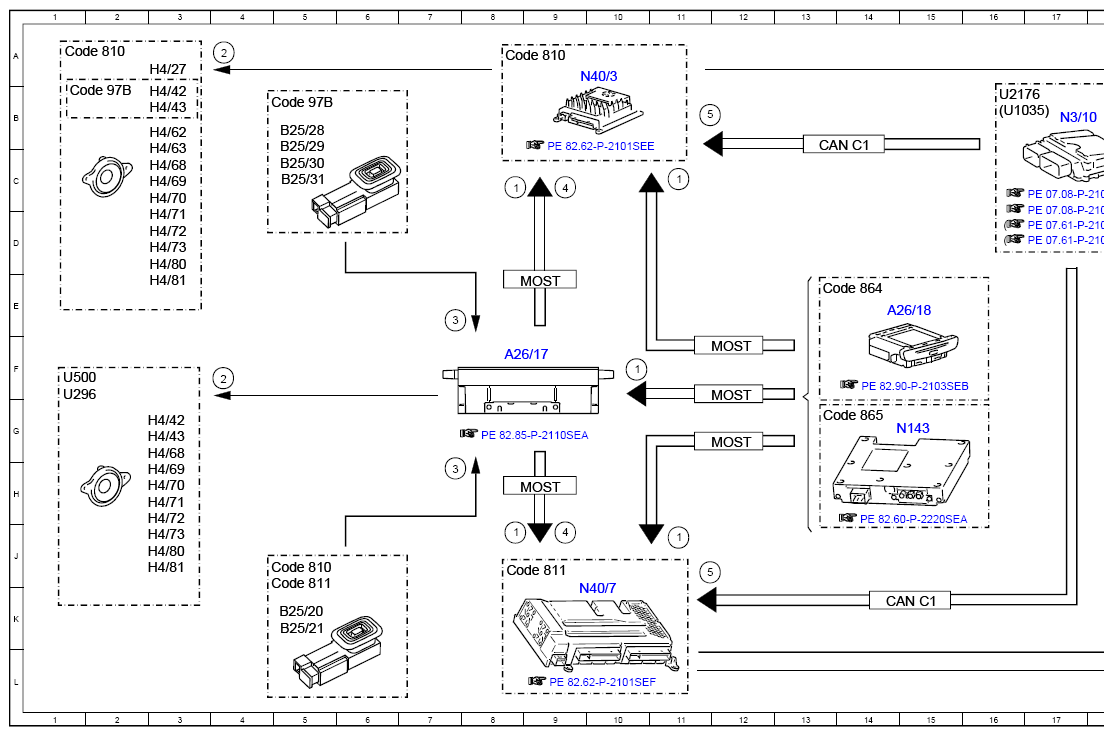

Electrical Function Schematic For Speaker System Function - PE82.62-P-2300-97SEM
Model 222 as of model year 2018
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Audio, signal | 8C |
| 1 | Audio, signal | 19J |
| 1 | Audio, signal | 19G |
| 1 | Audio, signal | 11C |
| 1 | Audio, signal | 11J |
| 1 | Audio, signal | 8J |
| 1 | Audio, signal | 10F |
| 2 | Speaker, actuation | 4A |
| 2 | Speaker, actuation | 4F |
| 2 | Speaker, actuation | 20L |
| 2 | Speaker, actuation | 20A |
| 3 | Microphone, signal | 7H |
| 3 | Microphone, signal | 7E |
| 4 | In-Car-Communication, signal | 9C |
| 4 | In-Car-Communication, signal | 9J |
| 5 | Engine speed, signal | 11J |
| 5 | Engine speed, signal | 11B |
| A26/17 | Head unit | 8F |
| A26/18 | Rear entertainment controller unit | 14E |
| B25/20 | Driver hands-free system microphone | 5K |
| B25/21 | Front passenger hands-free system microphone | 5K |
| B25/28 | Left front active engine noise compensation microphone | 5B |
| B25/29 | Right front active engine noise compensation microphone | 5C |
| B25/30 | Left rear active engine noise compensation microphone | 5C |
| B25/31 | Right rear active engine noise compensation microphone | 5C |
| CAN C1 | Drive train CAN | 13C |
| CAN C1 | Drive train CAN | 15K |
| Code 810 | Sound system | 1A |
| Code 810 | Sound system | 4J |
| Code 810 | Sound system | 8A |
| Code 810 | Sound system | 21A |
| Code 811 | Advanced sound system | 21C |
| Code 811 | Advanced sound system | 19H |
| Code 811 | Advanced sound system | 4K |
| Code 811 | Advanced sound system | 19E |
| Code 811 | Advanced sound system | 8J |
| Code 864 | Rear compartment entertainment | 13E |
| Code 865 | TV tuner | 13G |
| Code 97B | Engine noise reduction via speaker | 1B |
| Code 97B | Engine noise reduction via speaker | 21D |
| Code 97B | Engine noise reduction via speaker | 21G |
| Code 97B | Engine noise reduction via speaker | 21J |
| Code 97B | Engine noise reduction via speaker | 4B |
| Code 97B | Engine noise reduction via speaker | 21A |
| Code 97B | Engine noise reduction via speaker | 19E |
| H4/115 | Left front center overhead control panel midrange speaker (3D sound) | 22K |
| H4/116 | Right front center overhead control panel midrange speaker (3D sound) | 22K |
| H4/117 | Left center rear center midrange speaker (3D sound) | 22K |
| H4/118 | Right center rear center midrange speaker (3D sound) | 22K |
| H4/123 | Left center headliner midrange speaker | 22L |
| H4/124 | Right center headliner midrange speaker | 22L |
| H4/27 | Center instrument panel speaker | 3A |
| H4/29 | Active engine noise compensation subwoofer | 21B |
| H4/38 | Subwoofer | 19E |
| H4/42 | Left footwell woofer | 3B |
| H4/42 | Left footwell woofer | 2G |
| H4/42 | Left footwell woofer | 22D |
| H4/43 | Right footwell woofer | 3B |
| H4/43 | Right footwell woofer | 2G |
| H4/43 | Right footwell woofer | 22D |
| H4/62 | Left rear surround sound system midrange speaker | 3B |
| H4/63 | Right rear surround sound system midrange speaker | 3C |
| H4/68 | Left front door tweeter | 3C |
| H4/68 | Left front door tweeter | 22D |
| H4/68 | Left front door tweeter | 2G |
| H4/69 | Right front door tweeter | 3C |
| H4/69 | Right front door tweeter | 22E |
| H4/69 | Right front door tweeter | 2H |
| H4/70 | Left rear door tweeter | 3C |
| H4/70 | Left rear door tweeter | 22E |
| H4/70 | Left rear door tweeter | 2H |
| H4/71 | Right rear door tweeter | 3D |
| H4/71 | Right rear door tweeter | 22E |
| H4/71 | Right rear door tweeter | 2H |
| H4/72 | Left front door midrange speaker | 3D |
| H4/72 | Left front door midrange speaker | 22E |
| H4/72 | Left front door midrange speaker | 2H |
| H4/73 | Right front door midrange speaker | 3D |
| H4/73 | Right front door midrange speaker | 22F |
| H4/73 | Right front door midrange speaker | 2J |
| H4/76 | Center instrument panel tweeter | 22F |
| H4/78 | Center instrument panel midrange speaker | 22F |
| H4/80 | Left rear door midrange speaker | 3D |
| H4/80 | Left rear door midrange speaker | 22F |
| H4/80 | Left rear door midrange speaker | 2J |
| H4/81 | Right rear door midrange speaker | 3E |
| H4/81 | Right rear door midrange speaker | 22G |
| H4/81 | Right rear door midrange speaker | 2J |
| H4/86 | Left front door woofer/midrange speaker | 22G |
| H4/87 | Right front door woofer/midrange speaker | 22G |
| H4/92 | Left rear surround sound system tweeter | 22H |
| H4/93 | Left rear surround sound system midrange speaker | 22H |
| H4/94 | Right rear surround sound system tweeter | 22H |
| H4/95 | Right rear surround sound system midrange speaker | 22J |
| H4/98 | Left rear door woofer/midrange speaker | 22J |
| H4/99 | Right rear door woofer/midrange speaker | 22J |
| MOST | Media Oriented System Transport | 9E |
| MOST | Media Oriented System Transport | 12F |
| MOST | Media Oriented System Transport | 12G |
| MOST | Media Oriented System Transport | 9H |
| MOST | Media Oriented System Transport | 12G |
| N143 | TV tuner control unit | 15G |
| N3/10 | ME-SFI [ME] control unit | 17B |
| N40/3 | Sound system amplifier control unit | 10A |
| N40/7 | Advanced sound system amplifier control unit | 10K |
| N40/9 | Subwoofer amplifier | 20H |
| U1035 | Valid for gasoline engine 279 | 16B |
| U2176 | Valid for engine 176 | 16B |
| U296 | Not valid for expanded sound system | 1F |
| U500 | Not valid for sound system | 1F |
