Wiring Diagram For Front Signal Acquisition And Actuation Module (SAM) Control Unit - PE54.21-P-2114-97SEC
Model 217 up to model year 2018 Control unit N10/6, Sheet 3
Model 222 up to model year 2018 Control unit N10/6, Sheet 3
| Code: | Designation: | Position: |
|---|---|---|
| A0 | Use of wiring diagrams | 80L |
| Code 877 | Ambiance illumination | 14H |
| Code 877 | Ambiance illumination | 8H |
| Code 877 | Ambiance illumination | 23A |
| Code 887 | Valet parking | 19A |

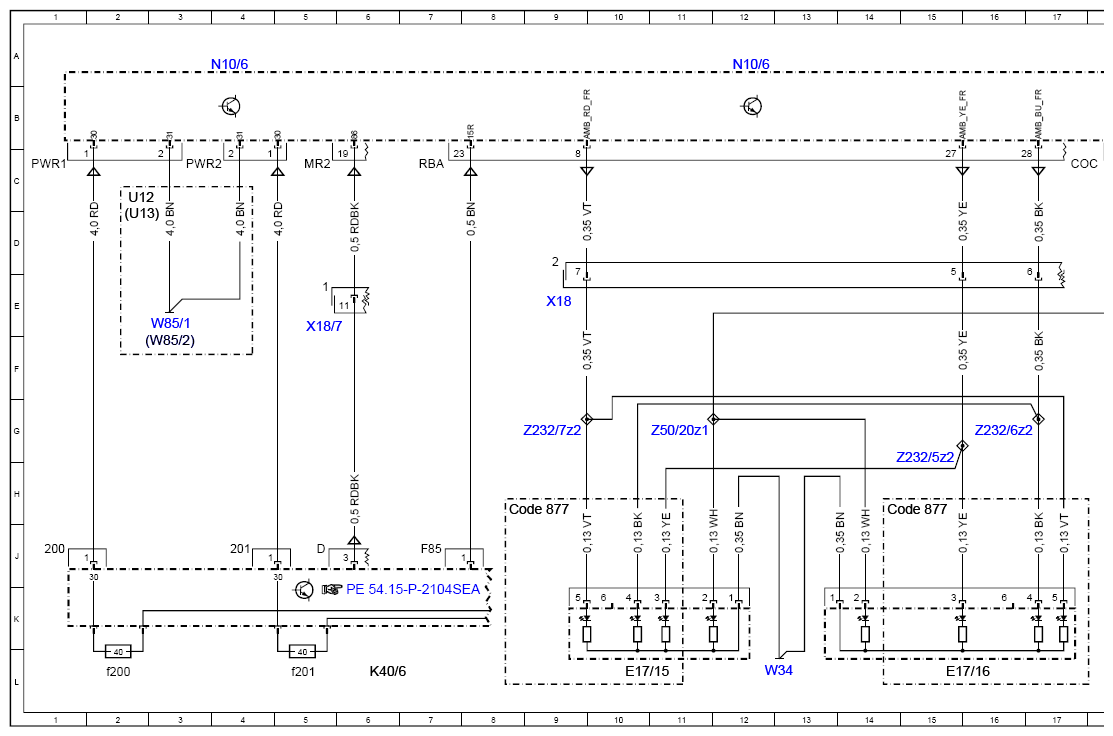

| E17/15 | Right front footwell lamp | 10L |
| E17/16 | Left front footwell lamp | 15L |
| E20/18 | Front center console cup holder ambiance illumination | 51L |

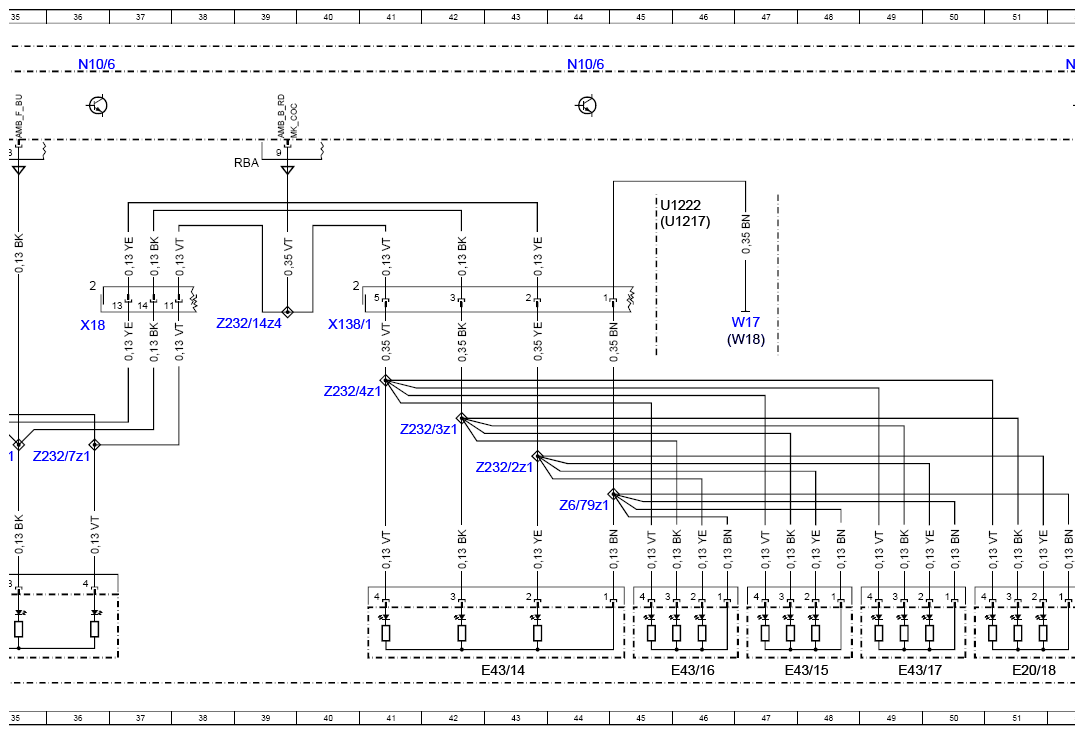

| E43/14 | Left front center console ambiance illumination | 43L |
| E43/15 | Left rear center console ambiance illumination | 47L |
| E43/16 | Right front center console ambiance illumination | 46L |
| E43/17 | Right rear center console ambiance illumination | 49L |
| E43/18 | Driver-side ambiance illumination | 34L |

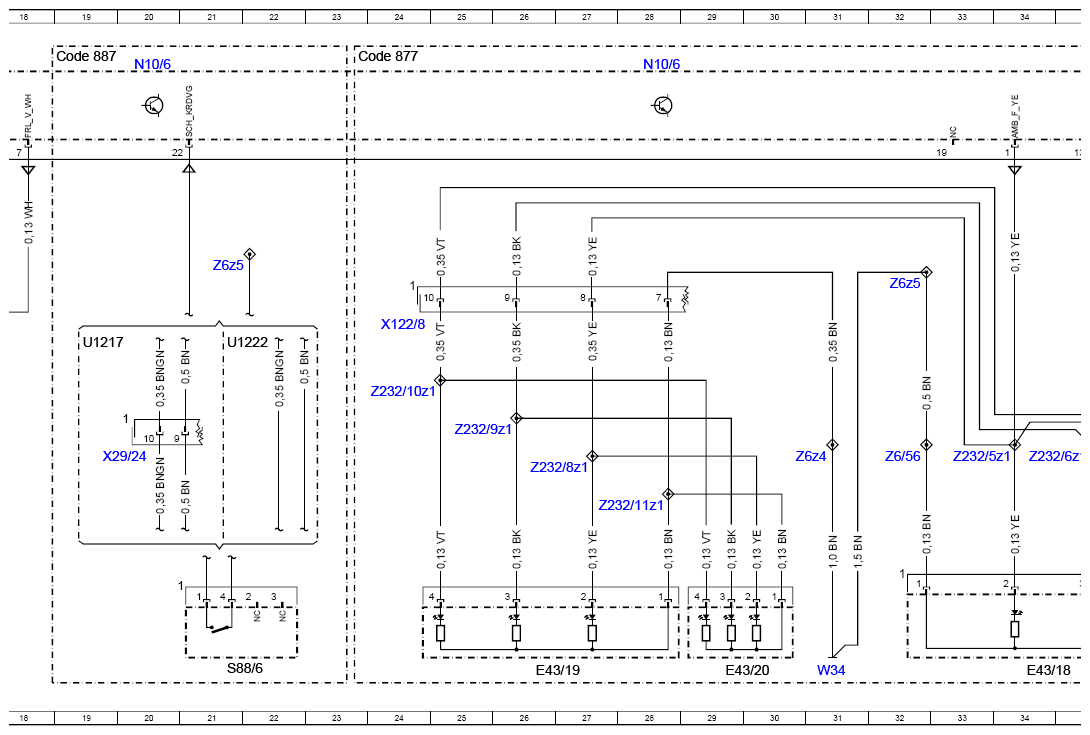

| E43/19 | Passenger-side interior ambiance illumination | 26L |
| E43/20 | Passenger-side exterior ambiance illumination | 29L |
| K40/5 | Rear fuse and relay module | 65L |
| K40/5f460 | Fuse 460 | 63L |
| K40/6 | Left fuse and relay module | 6L |
| K40/6f200 | Fuse 200 | 2L |
| K40/6f201 | Fuse 201 | 5L |

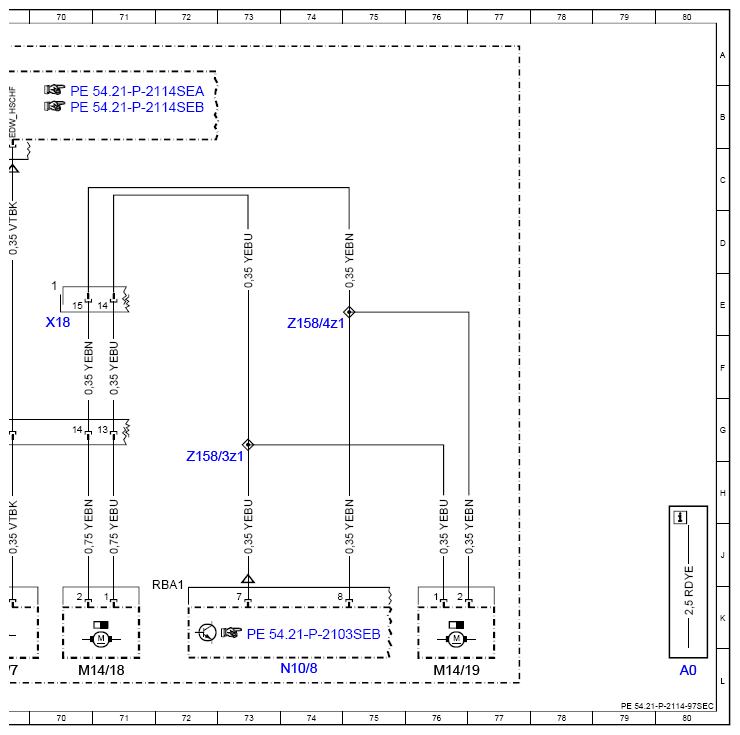

| M14/18 | Glove compartment central locking actuator motor | 70L |
| M14/19 | Stowage compartment central locking actuator motor | 76L |
| N10/6 | Front SAM control unit | 4A |
| N10/6 | Front SAM control unit | 12A |
| N10/6 | Front SAM control unit | 28A |
| N10/6 | Front SAM control unit | 20A |
| N10/6 | Front SAM control unit | 36A |
| N10/6 | Front SAM control unit | 44A |
| N10/6 | Front SAM control unit | 52A |
| N10/6 | Front SAM control unit | 60A |
| N10/6 | Front SAM control unit | 68A |
| N10/8 | Rear SAM control unit | 74L |

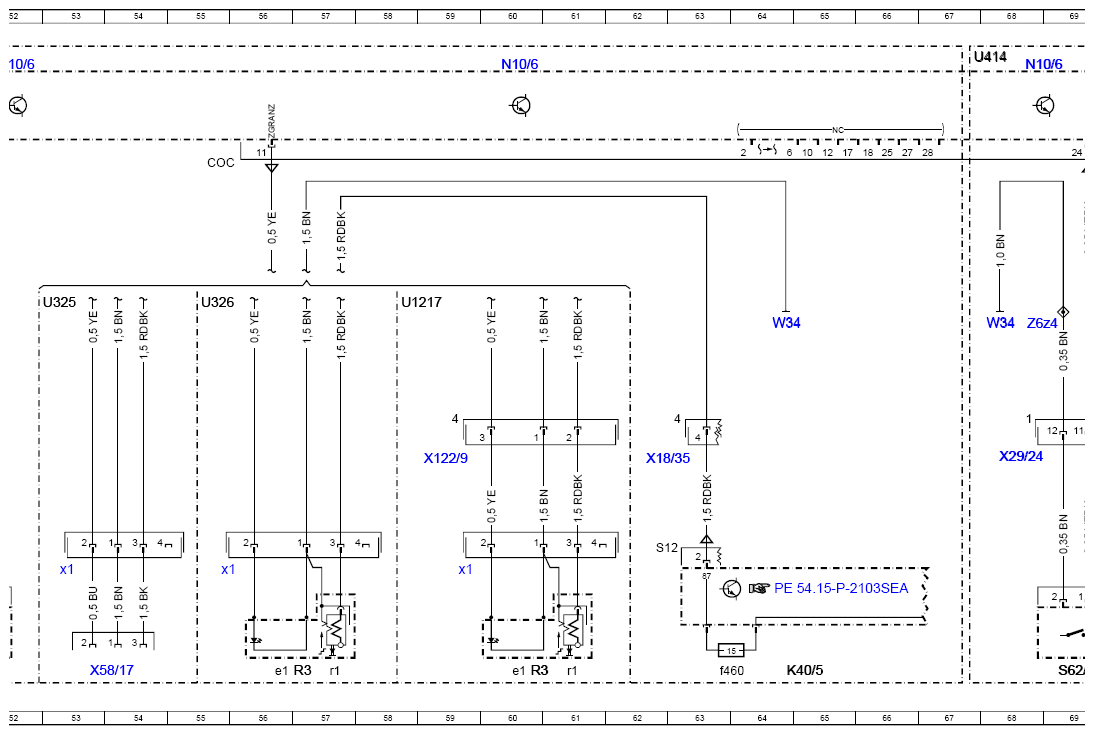

| R3 | Front cigarette lighter with ashtray illumination | 57L |
| R3 | Front cigarette lighter with ashtray illumination | 60L |
| R3e1 | Ashtray illumination | 56L |
| R3e1 | Ashtray illumination | 60L |
| R3r1 | Cigarette lighter heating element | 57L |
| R3r1 | Cigarette lighter heating element | 61L |
| R3x1 | Electrical connector for cigarette lighter with ashtray illumination | 55J |
| R3x1 | Electrical connector for cigarette lighter with ashtray illumination | 59J |
| S62/7 | Glove compartment anti-theft alarm system switch | 69L |
| S88/6 | Separate trunk lid lock switch | 21L |
| U12 | Valid for left-hand drive vehicles | 2C |
| U1217 | Valid for model series 217 | 19F |
| U1217 | Valid for model series 217 | 45D |
| U1217 | Valid for model series 217 | 58E |
| U1222 | Valid for model series 222 | 21F |
| U1222 | Valid for model series 222 | 45C |
| U13 | Valid for right-hand drive vehicles | 2D |
| U325 | Valid for smoker package | 53E |
| U326 | Valid for non-smoker package | 55E |
| U414 | Valid for model 217.4 | 67A |
| W17 | Right rear seat ground point | 47E |
| W18 | Left front seat crossmember ground point | 47F |
| W34 | Left footwell ground point | 12L |
| W34 | Left footwell ground point | 31L |
| W34 | Left footwell ground point | 64E |
| W34 | Left footwell ground point | 68E |
| W85/1 | Driver footwell frame floor assembly ground point | 3E |
| W85/2 | Front passenger footwell frame floor assembly ground point | 3F |
| X122/8 | Center vent/ambiance illumination electronics electrical connector | 24E |
| X122/9 | Passenger-side instrument panel electrical connector | 59H |
| X138/1 | Front center console electrical connector | 40E |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 9E |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 36E |
| X18 | Cockpit wiring harness and frame floor assembly electrical connector | 70E |
| X18/35 | Cockpit wiring harness and frame floor assembly electrical connector | 63H |
| X18/7 | Vehicle interior and engine compartment electrical connector | 5E |
| X29/24 | Cockpit glove compartment electrical connector | 20H |
| X29/24 | Cockpit glove compartment electrical connector | 68H |
| X58/17 | Front vehicle interior power outlet | 53L |
| X58/17x1 | Electrical connector/front vehicle interior socket | 53J |
| Z158/3z1 | Connector sleeve 1 for glove compartment/stowage compartment central locking motors | 72G |
| Z158/4z1 | Connector sleeve 2 for glove compartment/stowage compartment central locking motors | 74E |
| Z232/10z1 | Passenger-side ambiance illumination connector sleeve (red) | 24F |
| Z232/11z1 | Circuit 31 connector sleeve | 28H |
| Z232/14z4 | LED K3 ambiance illumination connector sleeve (red) | 39E |
| Z232/2z1 | Center console ambiance illumination connector sleeve (yellow) | 43H |
| Z232/3z1 | Center console ambiance illumination connector sleeve (blue) | 42G |
| Z232/4z1 | Center console ambiance illumination connector sleeve (red) | 40F |
| Z232/5z1 | Cockpit ambiance illumination connector sleeve (yellow) | 33G |
| Z232/5z2 | Cockpit ambiance illumination connector sleeve (yellow) | 15G |
| Z232/6z1 | Cockpit ambiance illumination connector sleeve (blue) | 35G |
| Z232/6z2 | Cockpit ambiance illumination connector sleeve (blue) | 16G |
| Z232/7z1 | Cockpit ambiance illumination connector sleeve (red) | 36G |
| Z232/7z2 | Cockpit ambiance illumination connector sleeve (red) | 9G |
| Z232/8z1 | Passenger-side ambiance illumination connector sleeve (yellow) | 27H |
| Z232/9z1 | Passenger-side ambiance illumination connector sleeve (blue) | 25G |
| Z50/20z1 | Footwell illumination cockpit connector sleeve | 11G |
| Z6/56 | Circuit 31 connector sleeve | 32G |
| Z6/79z1 | Circuit 31 connector sleeve | 44H |
| Z6z4 | Circuit 31 connector sleeve | 31G |
| Z6z4 | Circuit 31 connector sleeve | 69E |
| Z6z5 | Circuit 31 connector sleeve | 21D |
| Z6z5 | Circuit 31 connector sleeve | 32E |
