Notes on carrying out repair work in the vehicle interior |
|
AH68.00-N-0001-01S |
  |
Notes on self-locking nuts and bolts |
|
AH00.00-N-0001-01A |
| |
Remove/install |
|
|
| 1 |
Remove corresponding B-pillar trim. |
Remove/install B-pillar trim Model 907.1/6 |
AR68.30-D-4705TS |
| Remove/install B-pillar trim on front passenger sideModel 907.2/7 |
AR68.30-D-4706TS |
| Remove/install B-pillar trim on driver's sideModel 907.2/7 |
AR68.30-D-4707TS |
| 2 |

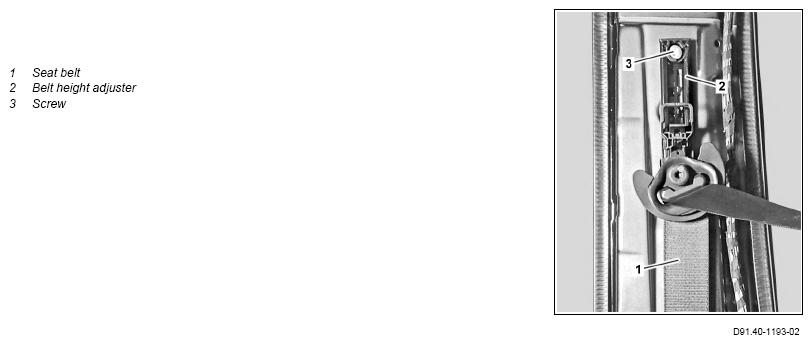

Remove seat belt (1) from seat belt height adjuster (2). |
|
AR91.40-D-0631-01TS |
Bolt, belt guide to belt height adjuster |
*BA91.40-N-1006-03TS |
| 3 |
Remove screw (3). |
Bolt, belt height adjuster to B-pillar |
*BA91.40-N-1003-03TS |
| 4 |
Remove seat belt height adjuster (2) upwards from B-pillar. |
|
|
| 5 |
Install in the reverse order |
|
|
 |
Check |
|
|
| 6 |
Perform function test of seat belt height adjuster (2) and seat belt (1). |
|
|
