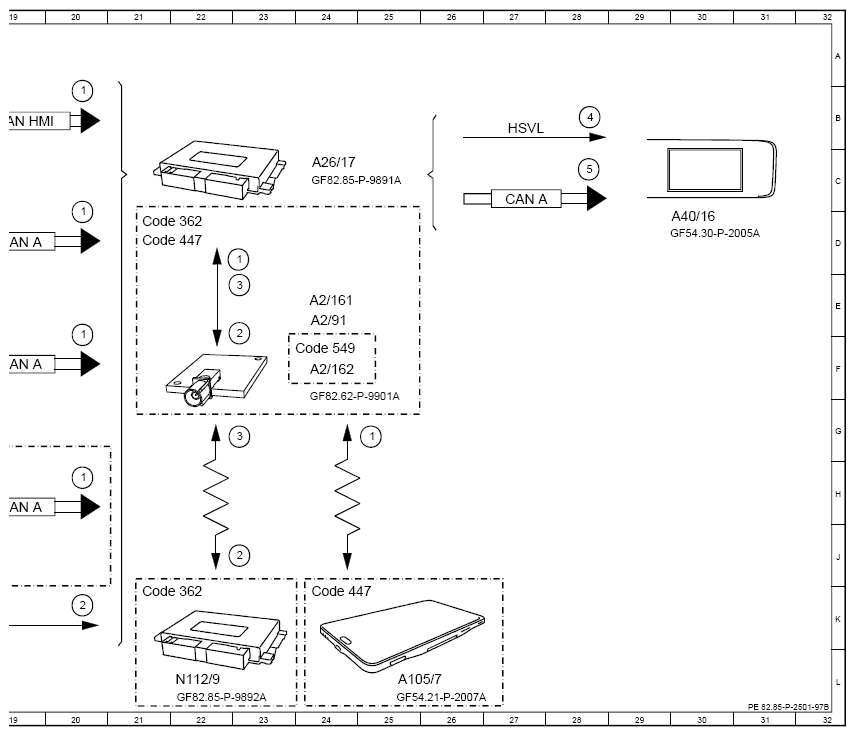

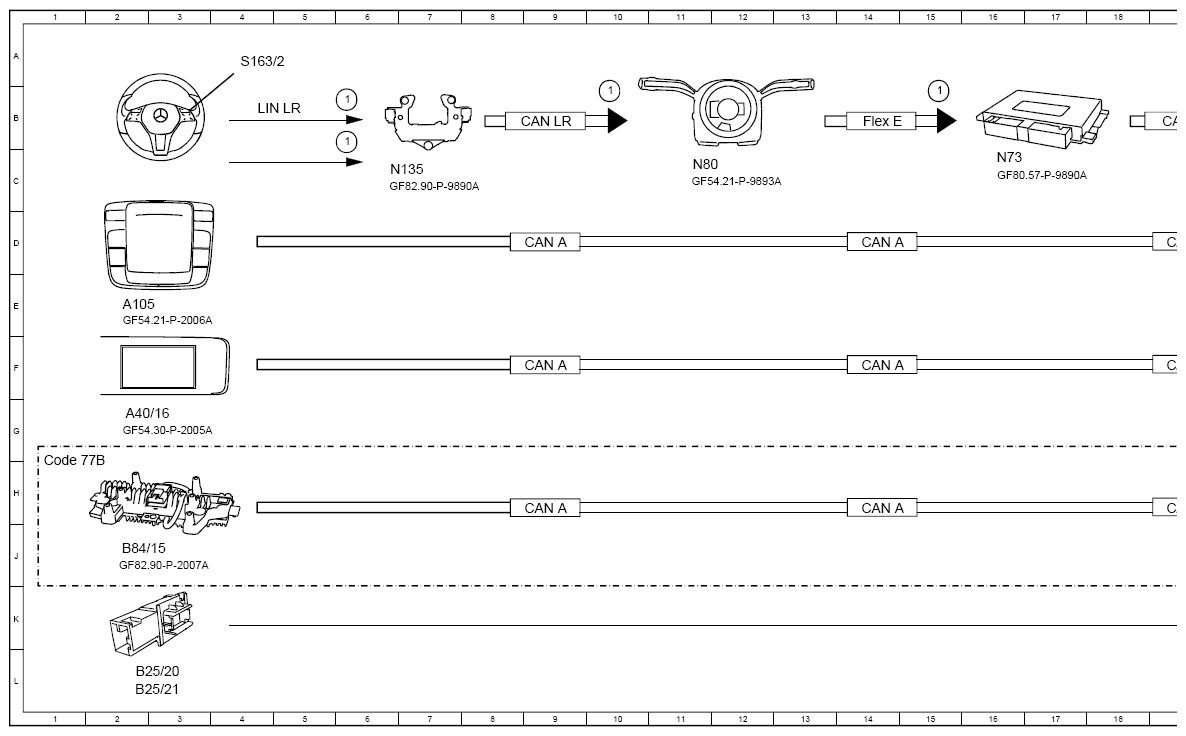

(Function Schematic For Multimedia System Control - PE82.85-P-2501-97B)
Model 167
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 6B |
| 1 | Operation, signal | 20B |
| 1 | Operation, signal | 20C |
| 1 | Operation, signal | 15B |
| 1 | Operation, signal | 10B |
| 1 | Operation, signal | 6B |
| 1 | Operation, signal | 20E |
| 1 | Operation, signal | 20H |
| 1 | Operation, signal | 23D |
| 2 | Voice input, signal | 23E |
| 2 | Voice input, signal | 23J |
| 2 | Voice input, signal | 20K |
| 3 | Data from service center, signal | 23E |
| 3 | Data from service center, signal | 23G |
| 4 | Video, signal | 28B |
| 5 | Display, actuation | 28C |
| A105 | Touchpad | 2E |
| A105/7 | Tablet PC | 25L |
| A2/161 | Bluetooth®/Wi-Fi antenna 3 | 24E |
| A2/162 | Bluetooth®/Wi-Fi antenna 1 | 24F |
| A2/91 | Bluetooth®/Wi-Fi antenna 2 | 24E |
| A26/17 | Head unit | 24C |
| A40/16 | Head unit/instrument cluster display cluster | 2G |
| A40/16 | Head unit/instrument cluster display cluster | 30D |
| B25/20 | Driver hands-free system microphone | 2L |
| B25/21 | Front passenger hands-free system microphone | 2L |
| B84/15 | Hand motion sensor | 2J |
| CAN A | Telematics CAN | 19D |
| CAN A | Telematics CAN | 27C |
| CAN A | Telematics CAN | 14D |
| CAN A | Telematics CAN | 9D |
| CAN A | Telematics CAN | 9F |
| CAN A | Telematics CAN | 14F |
| CAN A | Telematics CAN | 19F |
| CAN A | Telematics CAN | 14H |
| CAN A | Telematics CAN | 9H |
| CAN A | Telematics CAN | 19H |
| CAN HMI | User interface CAN | 19B |
| CAN LR | Steering wheel CAN | 9B |
| Code 362 | HERMES LTE | 21D |
| Code 362 | HERMES LTE | 21K |
| Code 447 | Touchscreen in rear passenger compartment (rear touchscreen) | 21D |
| Code 447 | Touchscreen in rear passenger compartment (rear touchscreen) | 24K |
| Code 549 | Connect 20 HIGH (NTG6) | 24F |
| Code 77B | Contactless gesture control at front | 1H |
| Flex E | Chassis FlexRay | 14B |
| HSVL | High-speed video link | 27B |
| LIN LR | Steering wheel LIN | 4B |
| N112/9 | HERMES control unit | 22L |
| N135 | Steering wheel electronics | 7C |
| N73 | Electronic ignition switch control unit | 16C |
| N80 | Steering column module control unit | 11C |
| S163/2 | Head unit multifunction steering wheel button group | 4A |
