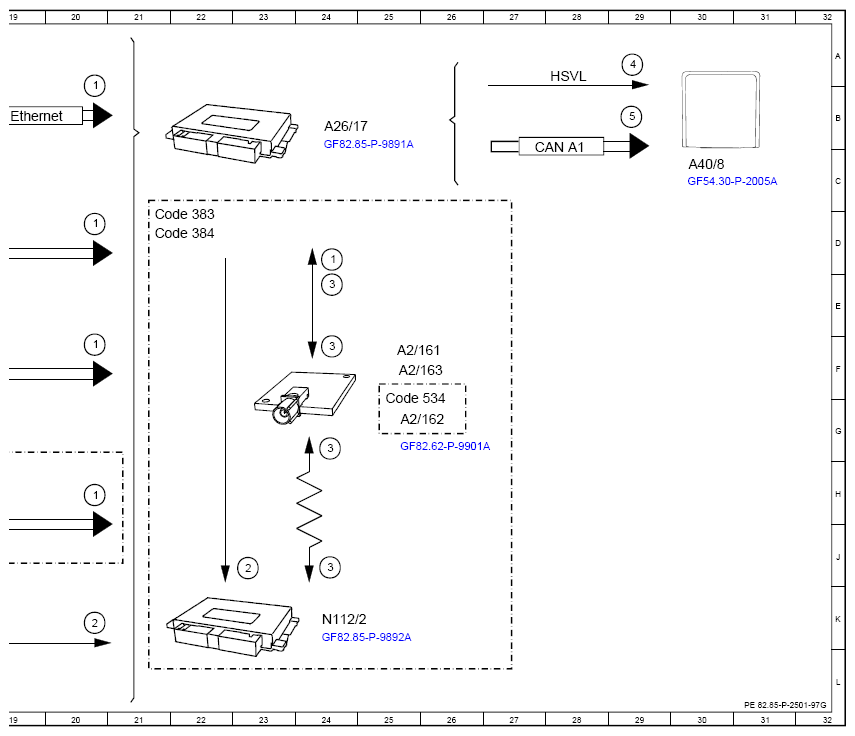

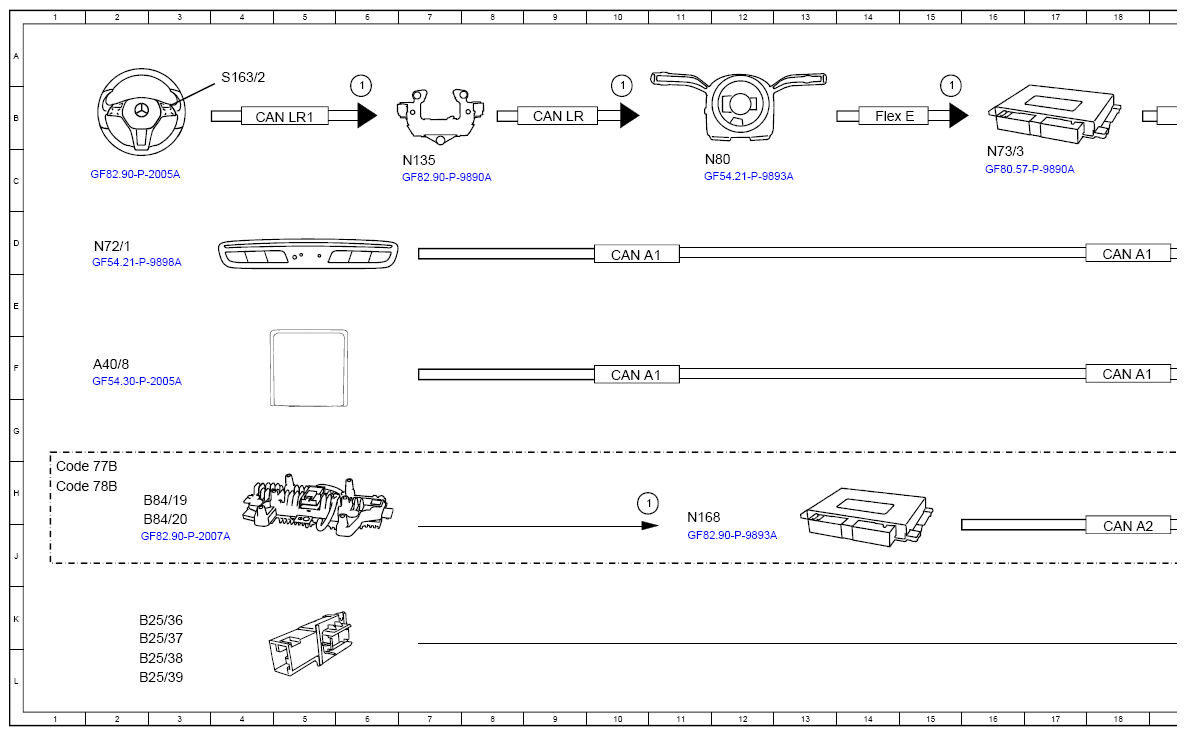

(Function Schematic For Multimedia System Control - PE82.85-P-2501-97G)
Model 223
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 20A |
| 1 | Operation, signal | 20D |
| 1 | Operation, signal | 15B |
| 1 | Operation, signal | 10B |
| 1 | Operation, signal | 6B |
| 1 | Operation, signal | 20F |
| 1 | Operation, signal | 20H |
| 1 | Operation, signal | 10H |
| 1 | Operation, signal | 24D |
| 2 | Voice input, signal | 20K |
| 2 | Voice input, signal | 23J |
| 3 | Mercedes me connect data communication, signal | 24E |
| 3 | Mercedes me connect data communication, signal | 24G |
| 3 | Mercedes me connect data communication, signal | 24J |
| 3 | Mercedes me connect data communication, signal | 24E |
| 4 | Video, signal | 29A |
| 5 | Display, actuation | 29B |
| A2/161 | Bluetooth®/Wi-Fi antenna | 25F |
| A2/162 | Bluetooth®/Wi-Fi antenna | 25G |
| A2/163 | Bluetooth®/Wi-Fi antenna | 25F |
| A26/17 | Head unit | 24B |
| A40/8 | Touchscreen | 2F |
| A40/8 | Touchscreen | 30C |
| B25/36 | Microphone | 2K |
| B25/37 | Microphone | 2K |
| B25/38 | Microphone | 2L |
| B25/39 | Microphone | 2L |
| B84/19 | Gesture camera | 3H |
| B84/20 | Gesture camera | 3H |
| CAN A1 | CAN 1 for telematics | 10D |
| CAN A1 | CAN 1 for telematics | 18D |
| CAN A1 | CAN 1 for telematics | 10F |
| CAN A1 | CAN 1 for telematics | 18F |
| CAN A1 | CAN 1 for telematics | 28C |
| CAN A2 | CAN 2 for telematics | 18J |
| CAN LR | CAN for steering wheel | 9B |
| CAN LR1 | CAN for steering wheel gearshift buttons | 4B |
| Code 383 | RAMSES ENTRY communication module | 21D |
| Code 384 | RAMSES HIGH communication module | 21D |
| Code 534 | Connect 20 Premium (NTG7) | 25G |
| Code 77B | Contactless gesture control at front | 1H |
| Code 78B | Contactless gesture control at rear | 1H |
| Ethernet | Ethernet | 19B |
| Flex E | Chassis FlexRay | 14B |
| HSVL | High-speed video link | 28A |
| N112/2 | Telematics services communication module | 24K |
| N135 | Steering wheel electronics | 7C |
| N168 | Gesture recognition system control unit | 11H |
| N72/1 | Upper control panel control unit | 2D |
| N73/3 | Electronic ignition switch control unit | 16C |
| N80 | Steering column module control unit | 12C |
| S163/2 | Multifunction steering wheel button group 2 | 4A |
