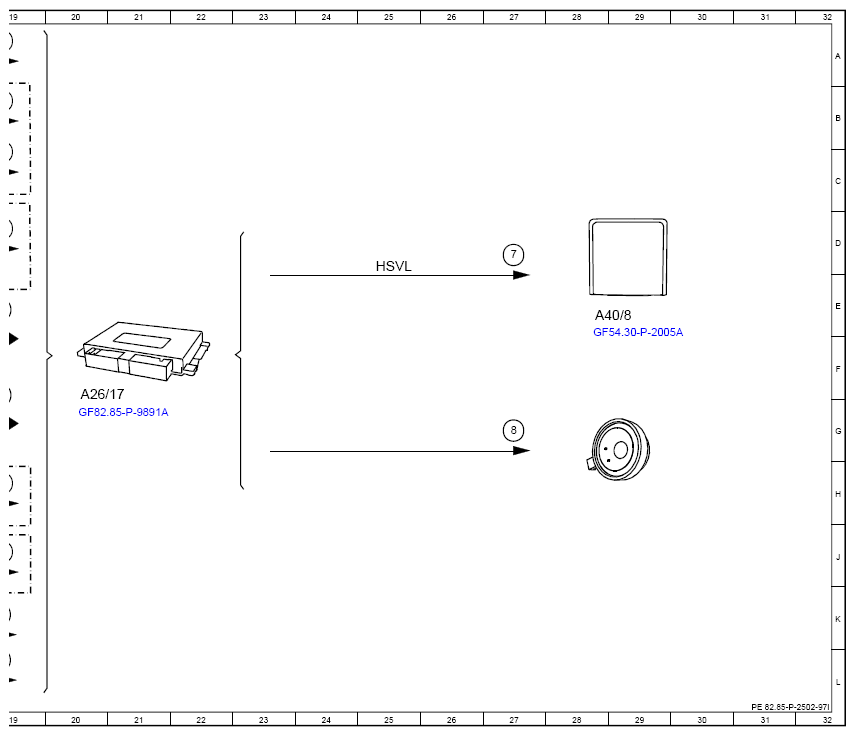

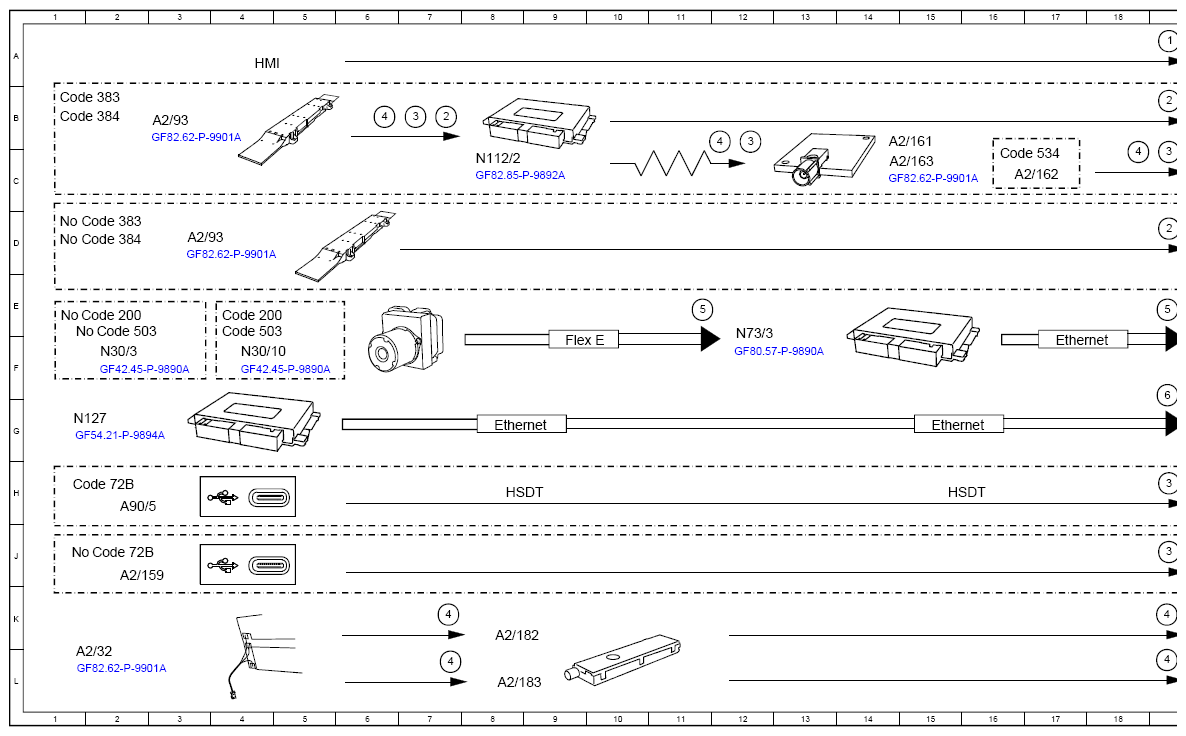

(Function Schematic For Navigation Mode - PE82.85-P-2502-97I)
Model 223 with code 365 (Hard drive navigation)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 19A |
| 2 | GPS, signal | 19B |
| 2 | GPS, signal | 7B |
| 2 | GPS, signal | 19D |
| 3 | Map data, signal | 19H |
| 3 | Map data, signal | 19B |
| 3 | Map data, signal | 7B |
| 3 | Map data, signal | 12B |
| 3 | Map data, signal | 19J |
| 4 | Traffic data, signal | 19K |
| 4 | Traffic data, signal | 19L |
| 4 | Traffic data, signal | 7K |
| 4 | Traffic data, signal | 7L |
| 4 | Traffic data, signal | 6B |
| 4 | Traffic data, signal | 18B |
| 4 | Traffic data, signal | 12C |
| 5 | Wheel speed, signal | 19E |
| 5 | Wheel speed, signal | 11E |
| 6 | Reverse gear, status | 19F |
| 7 | Video, signal | 27D |
| 8 | Audio, signal | 27G |
| A2/159 | USB connection | 2J |
| A2/161 | Bluetooth®/Wi-Fi antenna | 15B |
| A2/162 | Bluetooth®/Wi-Fi antenna | 17C |
| A2/163 | Bluetooth®/Wi-Fi antenna | 15C |
| A2/182 | Antenna amplifier | 8K |
| A2/183 | Antenna amplifier | 8L |
| A2/32 | Rear window antenna | 1L |
| A2/93 | Roof antenna module | 3B |
| A2/93 | Roof antenna module | 3D |
| A26/17 | Head unit | 20G |
| A40/8 | Touchscreen | 28E |
| A90/5 | Multimedia connection unit | 2H |
| Code 200 | Conditionally automated driving | 1E |
| Code 200 | Conditionally automated driving | 4E |
| Code 383 | RAMSES ENTRY communication module | 1B |
| Code 383 | RAMSES ENTRY communication module | 1D |
| Code 384 | RAMSES HIGH communication module | 1B |
| Code 384 | RAMSES HIGH communication module | 1D |
| Code 503 | Remote-controlled parking | 2E |
| Code 503 | Remote-controlled parking | 4E |
| Code 534 | Connect 20 Premium (NTG7) | 16C |
| Code 72B | USB package | 2J |
| Code 72B | USB package | 1H |
| Ethernet | Ethernet | 17F |
| Ethernet | Ethernet | 8G |
| Ethernet | Ethernet | 15G |
| Flex E | Chassis FlexRay | 9F |
| HSDT | High-speed data transmission | 8H |
| HSDT | High-speed data transmission | 15H |
| HSVL | High-speed video link | 25D |
| N112/2 | Telematics services communication module | 8C |
| N127 | Drivetrain control unit | 1G |
| N30/10 | Electronic Stability Program control unit | 4F |
| N30/3 | Electronic Stability Program control unit | 2F |
| N73/3 | Electronic ignition switch control unit | 12F |
