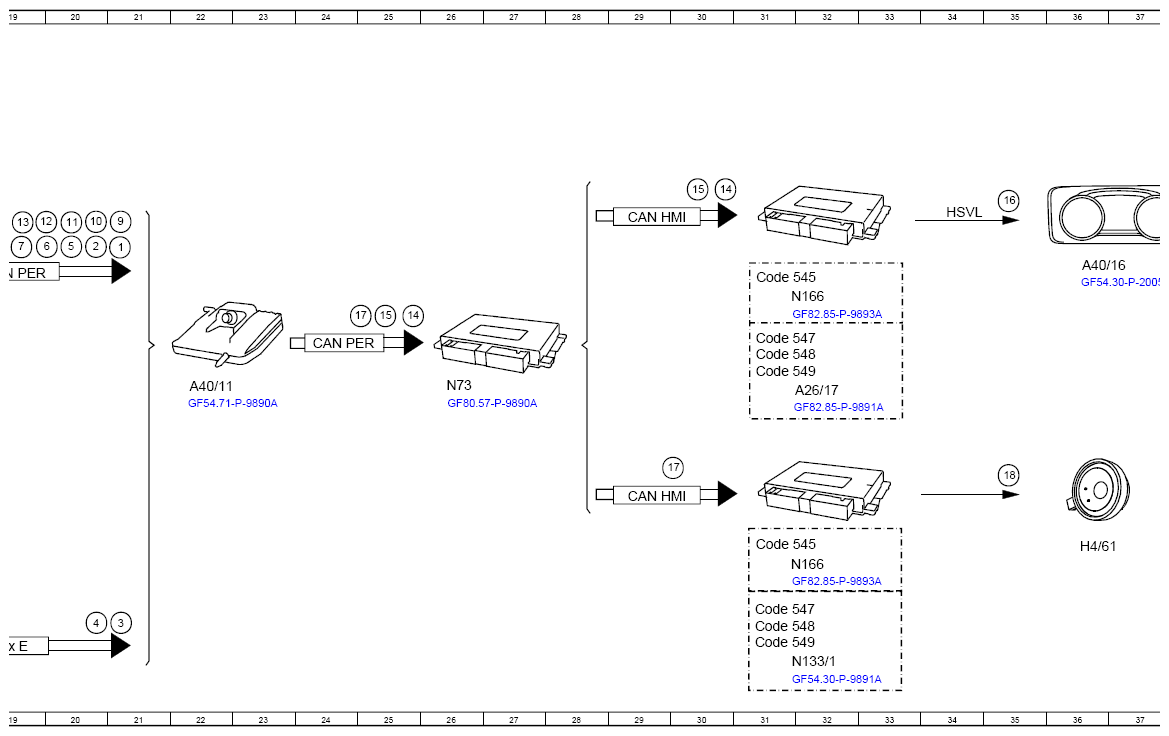

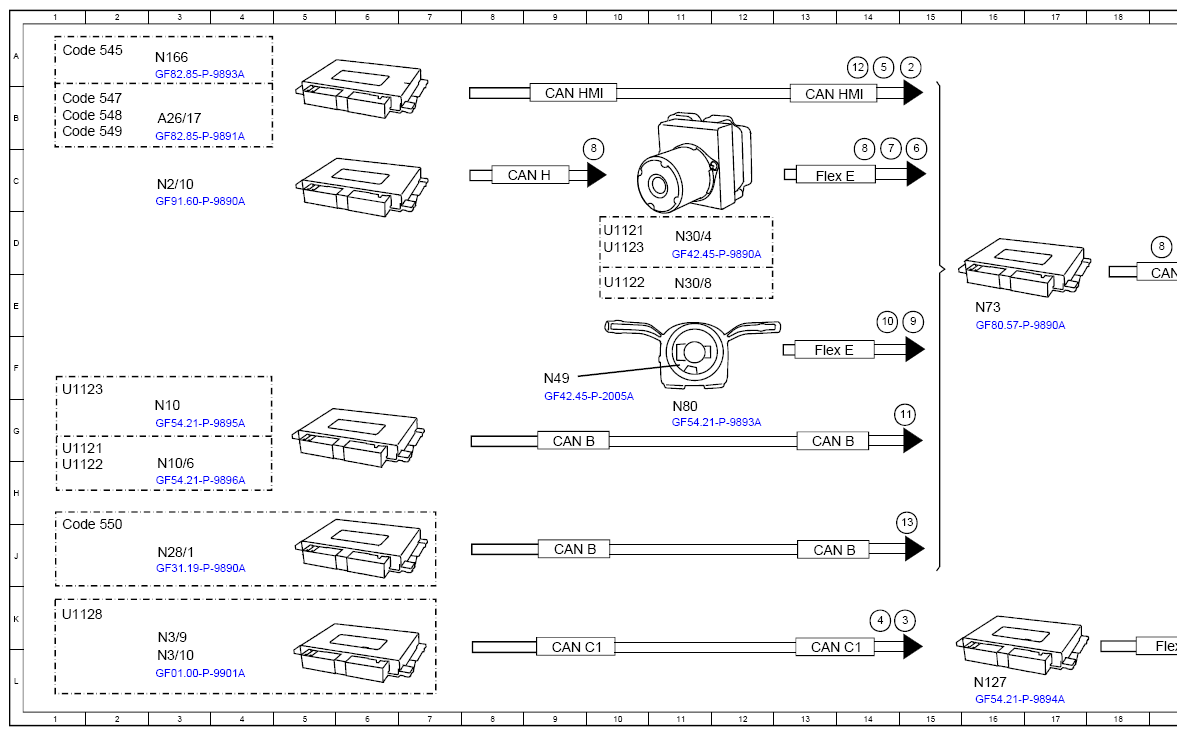

Recognize Traffic Signs, Function Schematic - PE54.30-P-2502-97A
Model 118, 177, 243, 247 with code 504 (Speed sign recognition) except code 23P (Drive package) except code 51B (Rating, country group EURO-NCAP)
Model 118, 177, 243, 247 with code 513 (Road sign recognition system) except code 23P (Drive package) except code 51B (Rating, country group EURO-NCAP)
Model 167 with code 504 (Speed sign recognition) except code 23P (Drive package) except code 51B (Rating, country group EURO-NCAP) except code P20 (Driving assistant package Plus)
Model 167 with code 513 (Road sign recognition system)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status | 21D |
| 10 | Steering wheel velocity, signal | 14E |
| 10 | Steering wheel velocity, signal | 20D |
| 11 | Wiper status, signal | 15G |
| 11 | Wiper status, signal | 20D |
| 12 | Displayed outside temperature, signal | 14A |
| 12 | Displayed outside temperature, signal | 19C |
| 13 | Trailer recognition, status | 19D |
| 13 | Trailer recognition, status | 14H |
| 14 | Road sign display, request | 25E |
| 14 | Road sign display, request | 30C |
| 15 | Warning and system messages, request | 25F |
| 15 | Warning and system messages, request | 30C |
| 16 | Image data, signal | 35C |
| 17 | Warning tone, request | 30H |
| 17 | Warning tone, request | 29H |
| 18 | Speaker, actuation | 34H |
| 2 | Operating mode, status | 15A |
| 2 | Operating mode, status | 20D |
| 3 | Engine running, signal | 15K |
| 3 | Engine running, signal | 21K |
| 4 | Drivetrain operational, signal | 14K |
| 4 | Drivetrain operational, signal | 20K |
| 5 | Map data, signal | 14A |
| 5 | Map data, signal | 20C |
| 6 | Wheel speed, signal | 15C |
| 6 | Wheel speed, signal | 20D |
| 7 | Wheel rotation direction, signal | 14C |
| 7 | Wheel rotation direction, signal | 19C |
| 8 | Speed, turn rate and lateral acceleration, signal | 14C |
| 8 | Speed, turn rate and lateral acceleration, signal | 10C |
| 8 | Speed, turn rate and lateral acceleration, signal | 19C |
| 9 | Steering wheel angle, signal | 15E |
| 9 | Steering wheel angle, signal | 21D |
| A26/17 | Head unit | 3B |
| A26/17 | Head unit | 32F |
| A40/11 | Mono multifunction camera | 22F |
| A40/16 | Head unit/instrument cluster display cluster | 36D |
| CAN B | Interior CAN | 13G |
| CAN B | Interior CAN | 13J |
| CAN B | Interior CAN | 9J |
| CAN B | Interior CAN | 9G |
| CAN C1 | Drive train CAN | 13L |
| CAN C1 | Drive train CAN | 9L |
| CAN H | Vehicle dynamics CAN | 8C |
| CAN HMI | User interface CAN | 9B |
| CAN HMI | User interface CAN | 29D |
| CAN HMI | User interface CAN | 29H |
| CAN HMI | User interface CAN | 13B |
| CAN PER | Peripherals CAN | 24F |
| CAN PER | Peripherals CAN | 19E |
| Code 545 | Connect 5 (NTG6) | 1A |
| Code 545 | Connect 5 (NTG6) | 31E |
| Code 545 | Connect 5 (NTG6) | 31J |
| Code 547 | Connect 20 Entry (NTG6) | 1B |
| Code 547 | Connect 20 Entry (NTG6) | 31F |
| Code 547 | Connect 20 Entry (NTG6) | 31K |
| Code 548 | Connect 20 MID (NTG6) | 1B |
| Code 548 | Connect 20 MID (NTG6) | 31F |
| Code 548 | Connect 20 MID (NTG6) | 31K |
| Code 549 | Connect 20 HIGH (NTG6) | 1B |
| Code 549 | Connect 20 HIGH (NTG6) | 31F |
| Code 549 | Connect 20 HIGH (NTG6) | 31K |
| Code 550 | Trailer hitch | 1J |
| Flex E | Chassis FlexRay | 13C |
| Flex E | Chassis FlexRay | 13F |
| Flex E | Chassis FlexRay | 19L |
| H4/61 | Instrument cluster speaker | 36J |
| HSVL | High-speed video link | 34D |
| N10 | Signal acquisition and actuation module | 3G |
| N10/6 | Front SAM control unit | 3H |
| N127 | Drivetrain control unit | 16L |
| N133/1 | Instrument cluster control unit | 32L |
| N166 | Head unit/instrument cluster control unit | 3A |
| N166 | Head unit/instrument cluster control unit | 32E |
| N166 | Head unit/instrument cluster control unit | 32J |
| N2/10 | Supplemental restraint system control unit | 3C |
| N28/1 | Trailer recognition control unit | 3J |
| N3/10 | ME-SFI [ME] control unit | 3L |
| N3/9 | CDI control unit | 3K |
| N30/4 | Electronic Stability Program control unit | 11D |
| N30/8 | Regenerative braking system control unit | 11E |
| N49 | Steering wheel angle sensor | 9F |
| N73 | Electronic ignition switch control unit | 16E |
| N73 | Electronic ignition switch control unit | 26F |
| N80 | Steering column module control unit | 11G |
| U1121 | Valid for model 167 | 1G |
| U1121 | Valid for model 167 | 10D |
| U1122 | Valid for model 293 | 1H |
| U1122 | Valid for model 293 | 10E |
| U1123 | Valid for model 118, 177, 247 | 1F |
| U1123 | Valid for model 118, 177, 247 | 10D |
| U1128 | Valid for combustion engine | 1K |
