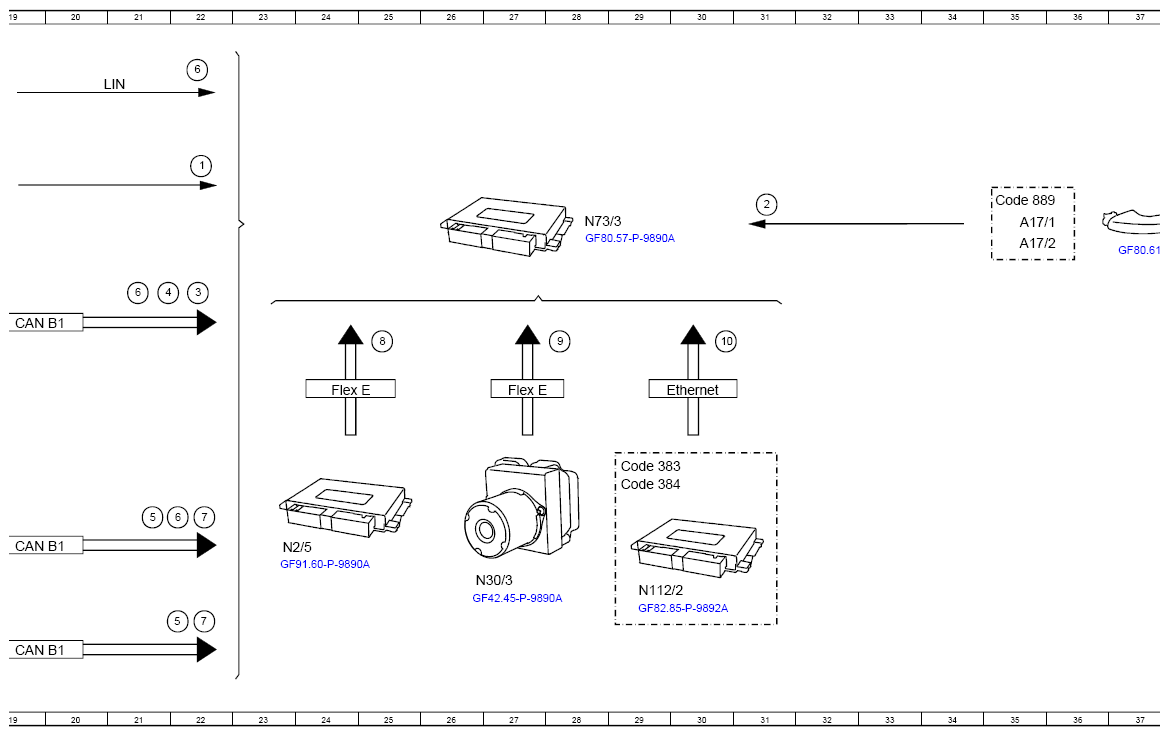

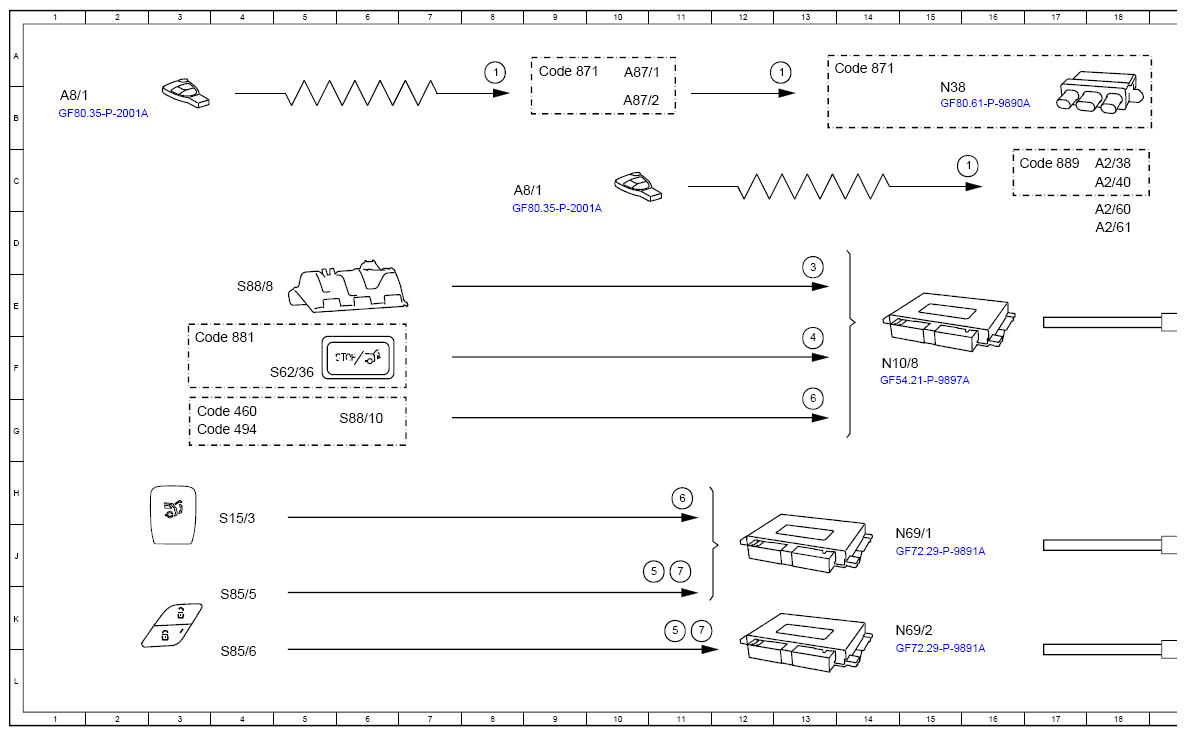

(Function Schematic For Central Locking System Activation - PE80.20-P-2500-97E)
Model 192, 232
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Access authorization code, signal | 8A |
| 1 | Access authorization code, signal | 16C |
| 1 | Access authorization code, signal | 22C |
| 1 | Access authorization code, signal | 13A |
| 10 | Lock/unlock central locking, request | 30F |
| 2 | KEYLESS-GO door handle, status | 31C |
| 3 | Trunk lid/liftgate external operation switch, status | 13E |
| 3 | Trunk lid/liftgate external operation switch, status | 22E |
| 4 | Trunk lid/liftgate control button, status | 13F |
| 4 | Trunk lid/liftgate control button, status | 22E |
| 5 | Front door central locking inside door handle switch, status | 21H |
| 5 | Front door central locking inside door handle switch, status | 11J |
| 5 | Front door central locking inside door handle switch, status | 11K |
| 5 | Front door central locking inside door handle switch, status | 22K |
| 6 | Open trunk lid/liftgate, request | 13F |
| 6 | Open trunk lid/liftgate, request | 22H |
| 6 | Open trunk lid/liftgate, request | 21E |
| 6 | Open trunk lid/liftgate, request | 22A |
| 6 | Open trunk lid/liftgate, request | 11H |
| 7 | Lock/unlock central locking, request | 22H |
| 7 | Lock/unlock central locking, request | 11J |
| 7 | Lock/unlock central locking, request | 11K |
| 7 | Lock/unlock central locking, request | 22K |
| 8 | Crash, signal | 25E |
| 9 | Vehicle speed, signal | 28E |
| A17/1 | Left front door handle | 35D |
| A17/2 | Right front door handle | 35D |
| A2/38 | KEYLESS-GO antenna | 18C |
| A2/40 | KEYLESS-GO antenna | 18C |
| A2/60 | KEYLESS-GO antenna | 18D |
| A2/61 | KEYLESS-GO antenna | 18D |
| A8/1 | Transmitter key | 1B |
| A8/1 | Transmitter key | 8C |
| A87/1 | Rear switch module sensor | 10A |
| A87/2 | Rear switch module sensor | 10B |
| CAN B1 | CAN 1 for vehicle interior | 19E |
| CAN B1 | CAN 1 for vehicle interior | 19L |
| CAN B1 | CAN 1 for vehicle interior | 19J |
| Code 383 | RAMSES ENTRY communication module | 29H |
| Code 384 | RAMSES HIGH communication module | 29H |
| Code 460 | Canada version | 3G |
| Code 494 | USA version | 3G |
| Code 871 | Sensor system for trunk lid opening/closing | 9A |
| Code 871 | Sensor system for trunk lid opening/closing | 13A |
| Code 881 | Remote trunk closing | 3F |
| Code 889 | KEYLESS-GO | 16C |
| Code 889 | KEYLESS-GO | 35C |
| Ethernet | Ethernet | 30F |
| Flex E | Chassis FlexRay | 24F |
| Flex E | Chassis FlexRay | 27F |
| LIN | Local Interconnect Network | 21B |
| N10/8 | Rear signal acquisition and actuation module control unit | 14F |
| N112/2 | Telematics services communication module | 29K |
| N2/5 | Supplemental restraint system control unit | 23J |
| N30/3 | Electronic Stability Program control unit | 27J |
| N38 | Rear switching module | 15B |
| N69/1 | Left front door control unit | 14J |
| N69/2 | Right front door control unit | 14K |
| N73/3 | Electronic ignition switch control unit | 28D |
| S15/3 | Trunk lid/tailgate control button | 4H |
| S62/36 | Trunk lid/tailgate control button | 5F |
| S85/5 | Left front door interior central locking system button group | 4K |
| S85/6 | Right front door interior central locking system button group | 4L |
| S88/10 | Trunk lid/tailgate emergency operation button | 6G |
| S88/8 | Trunk lid/tailgate external operation button | 4E |
