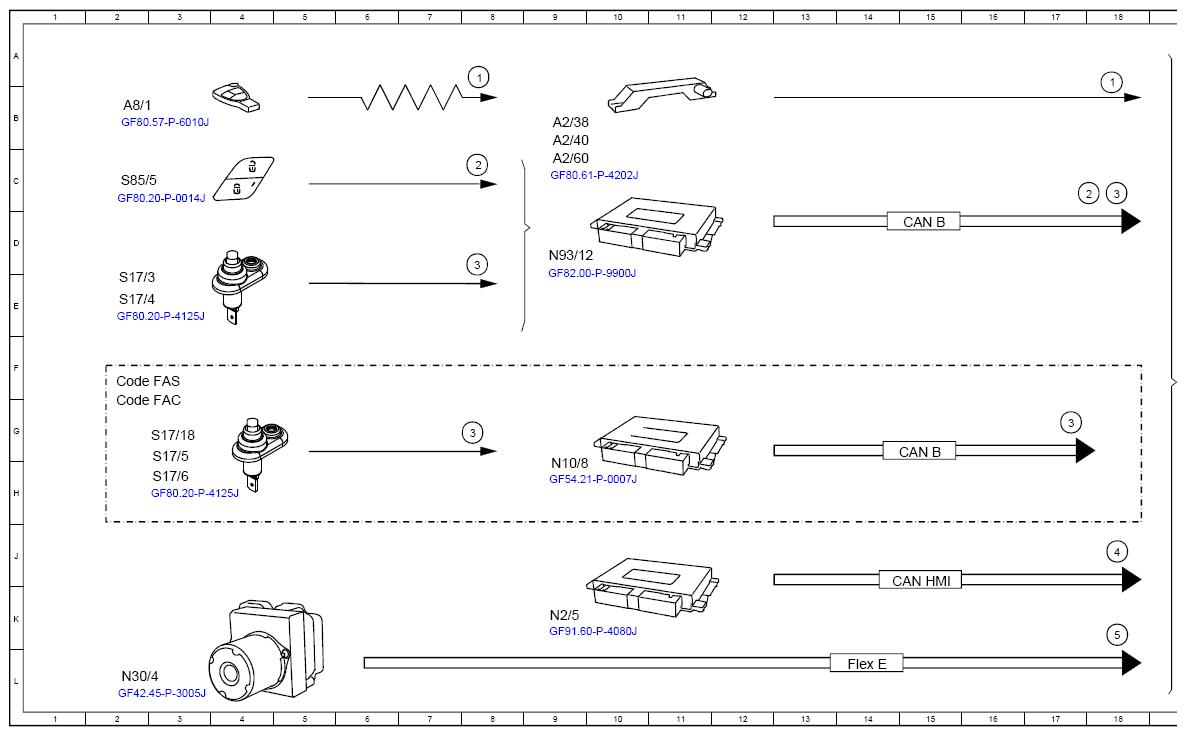

(Function Schematic For Central Locking System Activation - PE80.20-P-2500-97F)
Model 464
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Access authorization code, signal | 8A |
| 1 | Access authorization code, signal | 18A |
| 2 | Front door central locking inside door handle switch, status | 8C |
| 2 | Front door central locking inside door handle switch, status | 18C |
| 3 | Door contact switch, status | 8D |
| 3 | Door contact switch, status | 17G |
| 3 | Door contact switch, status | 18C |
| 3 | Door contact switch, status | 8G |
| 4 | Crash, signal | 18J |
| 5 | Vehicle speed, signal | 18K |
| A2/38 | KEYLESS-GO antenna | 9B |
| A2/40 | KEYLESS-GO antenna | 9B |
| A2/60 | KEYLESS-GO antenna | 9C |
| A8/1 | Transmitter key | 2B |
| CAN B | CAN for vehicle interior | 15G |
| CAN B | CAN for vehicle interior | 15D |
| CAN HMI | CAN for user interface | 15J |
| Code FAC | CKD station wagon | 2G |
| Code FAS | Station wagon | 2F |
| Flex E | Chassis FlexRay | 14L |
| N10/8 | Signal acquisition and actuation module control unit | 9H |
| N2/5 | Supplemental restraint system control unit | 9K |
| N30/4 | Electronic Stability Program control unit | 2L |

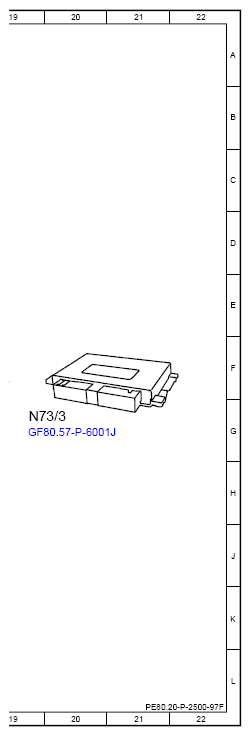

| N73/3 | Electronic ignition switch control unit | 19G |
| N93/12 | User interface control unit | 9D |
| S17/18 | Rear-end door contact switch | 3G |
| S17/3 | Left front door contact switch | 2E |
| S17/4 | Right front door contact switch | 2E |
| S17/5 | Left rear door contact switch | 3G |
| S17/6 | Right rear door contact switch | 3H |
| S85/5 | Central locking interior switch | 2C |
