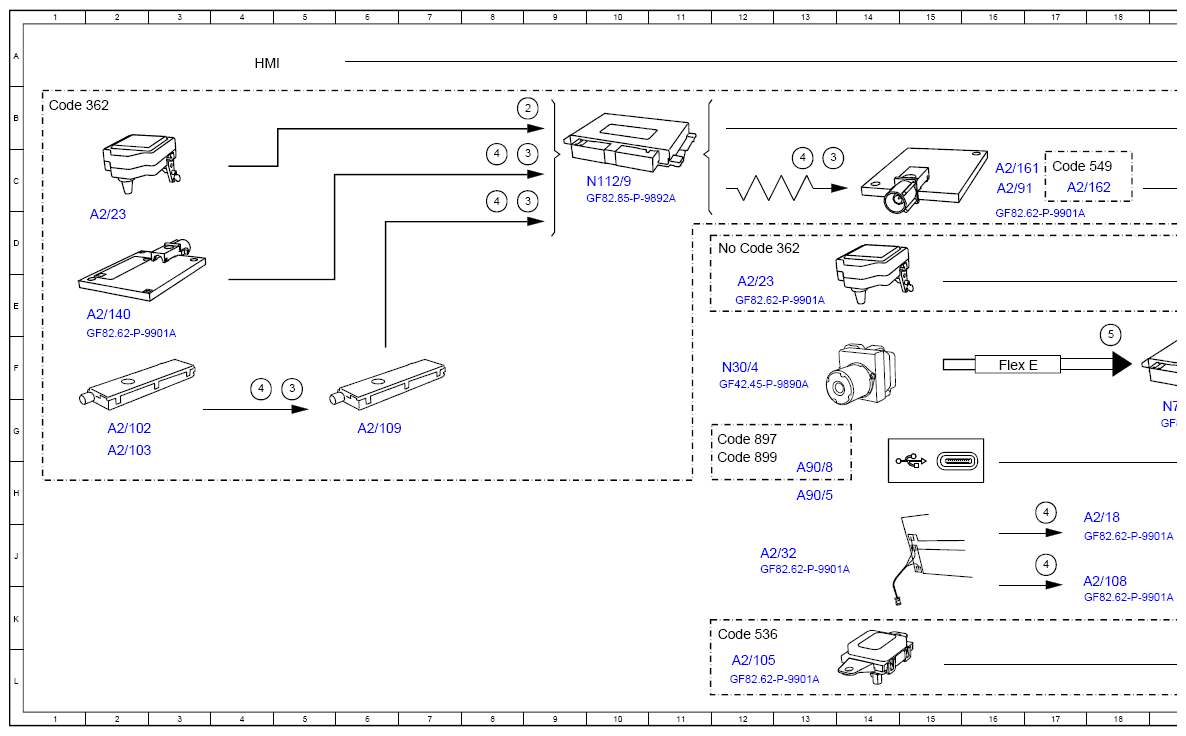

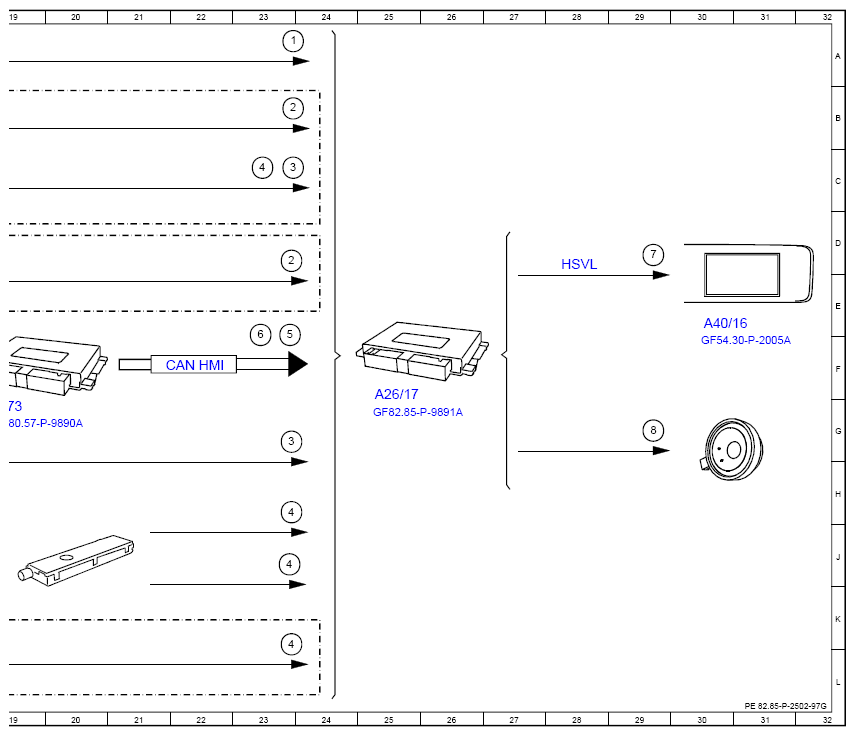

(Function Schematic For Navigation Mode - PE82.85-P-2502-97G)
Model 290 as of model year 2021 with code 365 (Hard drive navigation)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 23A |
| 2 | GPS, signal | 23B |
| 2 | GPS, signal | 9B |
| 3 | Map data, signal | 24G |
| 3 | Map data, signal | 23C |
| 3 | Map data, signal | 9C |
| 3 | Map data, signal | 14C |
| 3 | Map data, signal | 5F |
| 4 | Traffic data, signal | 23H |
| 4 | Traffic data, signal | 23J |
| 4 | Traffic data, signal | 23K |
| 4 | Traffic data, signal | 8C |
| 4 | Traffic data, signal | 23C |
| 4 | Traffic data, signal | 13C |
| 4 | Traffic data, signal | 4F |
| 4 | Traffic data, signal | 8C |
| 4 | Traffic data, signal | 17J |
| 5 | Wheel speed, signal | 23E |
| 5 | Wheel speed, signal | 18E |
| 6 | Reverse gear, status | 23E |
| 7 | Video, signal | 29D |
| 8 | Audio, signal | 29G |
| A2/102 | Left telephone antenna | 2G |
| A2/103 | Right telephone antenna | 2G |
| A2/105 | SDARS antenna | 12L |
| A2/108 | FM 2 and DAB band III antenna amplifier | 17J |
| A2/109 | Telephone antenna splitter | 6G |
| A2/140 | Emergency call system antenna 1 | 2E |
| A2/161 | WLAN antenna 1 | 16C |
| A2/162 | Wi-Fi antenna 2 | 17C |
| A2/18 | FM, AM, CL, DAB and KEYLESS-GO antenna amplifier | 17H |
| A2/23 | GPS antenna | 2D |
| A2/23 | GPS antenna | 12E |
| A2/32 | Rear window antenna | 12J |
| A2/91 | Bluetooth® antenna | 16C |
| A26/17 | Head unit | 25F |
| A40/16 | Head unit/instrument cluster display cluster | 30E |
| A90/5 | Multimedia connection unit | 13H |
| A90/8 | Front multimedia connection unit 2 | 13H |
| CAN HMI | User interface CAN | 22F |
| Code 362 | HERMES LTE | 1B |
| Code 362 | HERMES LTE | 12D |
| Code 536 | SIRIUS satellite radio | 12K |
| Code 549 | Connect 20 HIGH (NTG6) | 17C |
| Code 897 | Wireless mobile phone charging | 12G |
| Code 899 | Wireless phone charging at front and antenna | 12G |
| Flex E | Chassis FlexRay | 16F |
| HSVL | High-speed video link | 28D |
| N112/9 | HERMES control unit | 10C |
| N30/4 | Electronic Stability Program control unit | 12F |
| N73 | Electronic ignition switch control unit | 19G |
