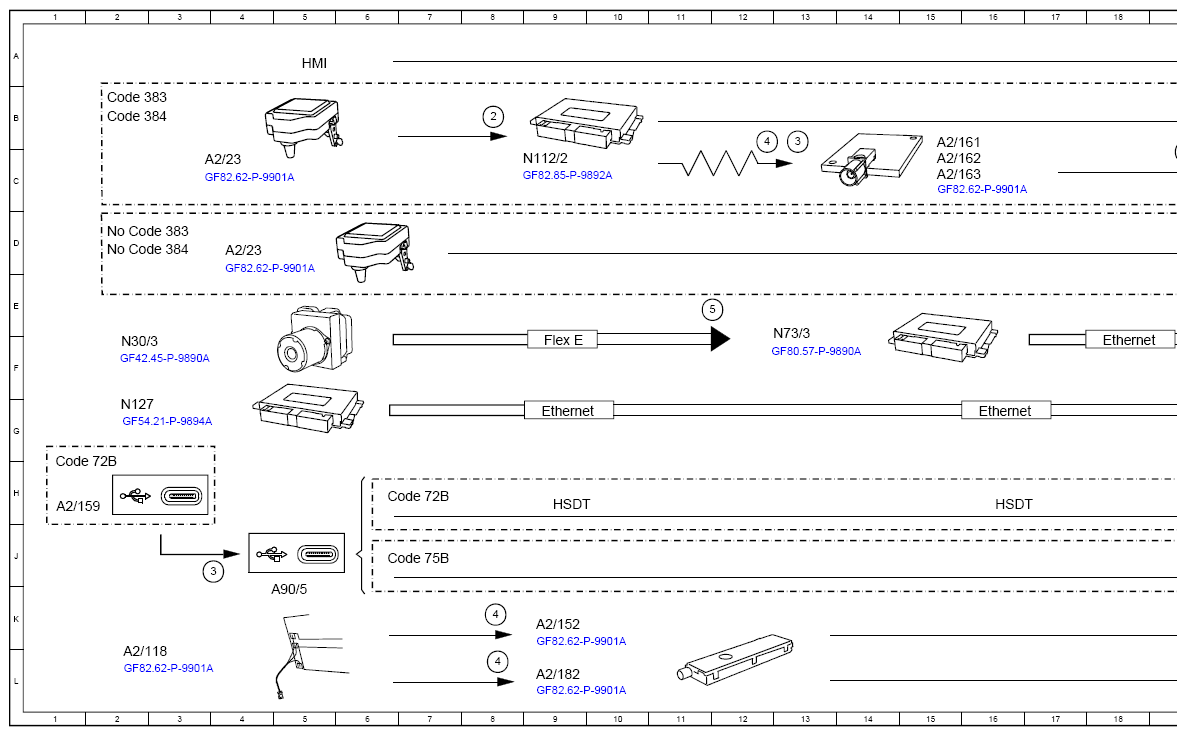

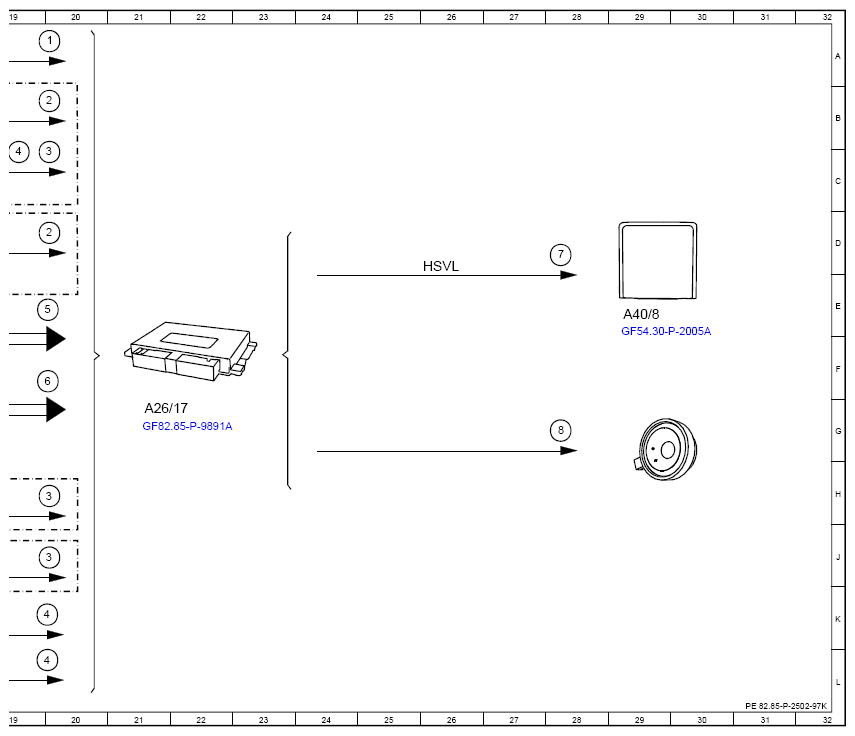

(Function Schematic For Navigation Mode - PE82.85-P-2502-97K)
Model 192, 232 with code 365 (Hard drive navigation)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Operation, signal | 20A |
| 2 | GPS, signal | 20B |
| 2 | GPS, signal | 8B |
| 2 | GPS, signal | 20D |
| 3 | Map data, signal | 20H |
| 3 | Map data, signal | 20C |
| 3 | Map data, signal | 13C |
| 3 | Map data, signal | 20J |
| 3 | Map data, signal | 4J |
| 4 | Traffic data, signal | 20K |
| 4 | Traffic data, signal | 20L |
| 4 | Traffic data, signal | 8K |
| 4 | Traffic data, signal | 8L |
| 4 | Traffic data, signal | 19C |
| 4 | Traffic data, signal | 12C |
| 5 | Wheel speed, signal | 20E |
| 5 | Wheel speed, signal | 12E |
| 6 | Reverse gear, status | 20F |
| 7 | Video, signal | 28D |
| 8 | Audio, signal | 28G |
| A2/118 | Windshield antenna | 2L |
| A2/152 | FM, AM and CL [ZV] antenna amplifier | 9K |
| A2/159 | USB connection | 1H |
| A2/161 | Bluetooth®/Wi-Fi antenna | 15B |
| A2/162 | Bluetooth®/Wi-Fi antenna | 15C |
| A2/163 | Bluetooth®/Wi-Fi antenna | 15C |
| A2/182 | Antenna amplifier | 9L |
| A2/23 | GPS antenna | 3C |
| A2/23 | GPS antenna | 4D |
| A26/17 | Head unit | 21G |
| A40/8 | Touchscreen | 29E |
| A90/5 | Multimedia connection unit | 4K |
| Code 383 | RAMSES ENTRY communication module | 2B |
| Code 383 | RAMSES ENTRY communication module | 2D |
| Code 384 | RAMSES HIGH communication module | 2B |
| Code 384 | RAMSES HIGH communication module | 2D |
| Code 72B | USB package | 6H |
| Code 72B | USB package | 1H |
| Code 75B | Entry USB package | 6J |
| Ethernet | Ethernet | 18F |
| Ethernet | Ethernet | 9G |
| Ethernet | Ethernet | 16G |
| Flex E | Chassis FlexRay | 9F |
| HSDT | High-speed data transmission | 9H |
| HSDT | High-speed data transmission | 16H |
| HSVL | High-speed video link | 26D |
| N112/2 | Telematics services communication module | 9C |
| N127 | Drivetrain control unit | 2G |
| N30/3 | Electronic Stability Program control unit | 2F |
| N73/3 | Electronic ignition switch control unit | 13F |
