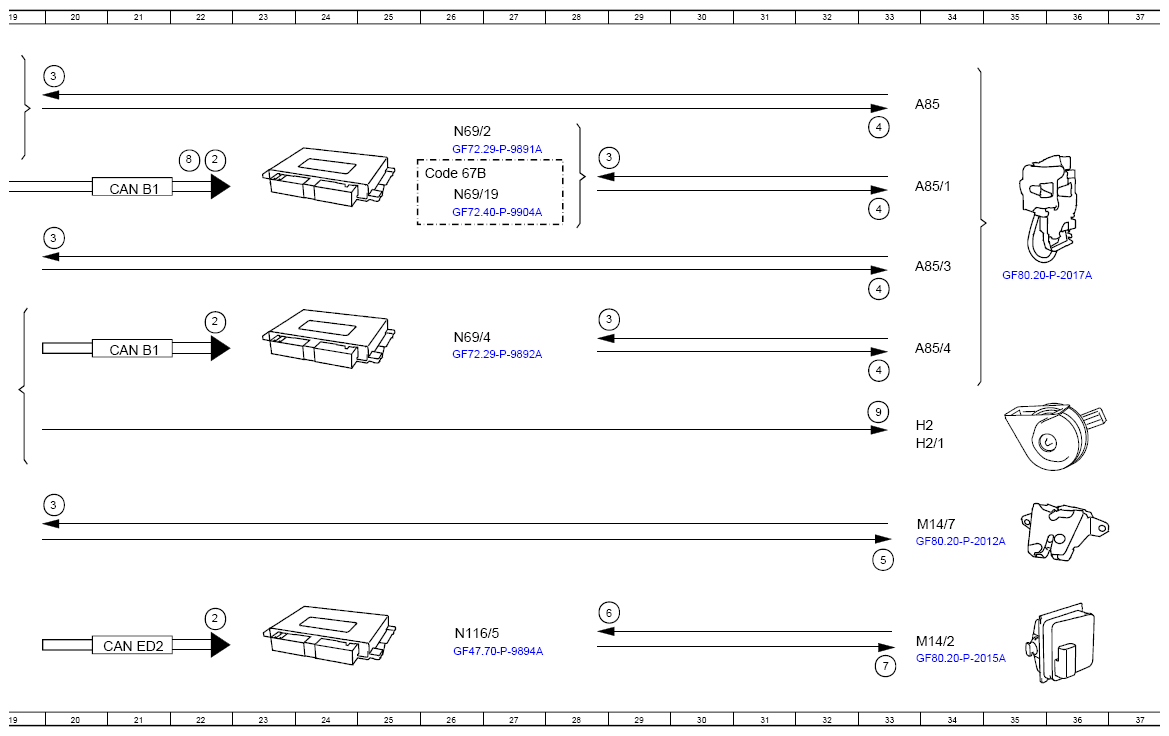

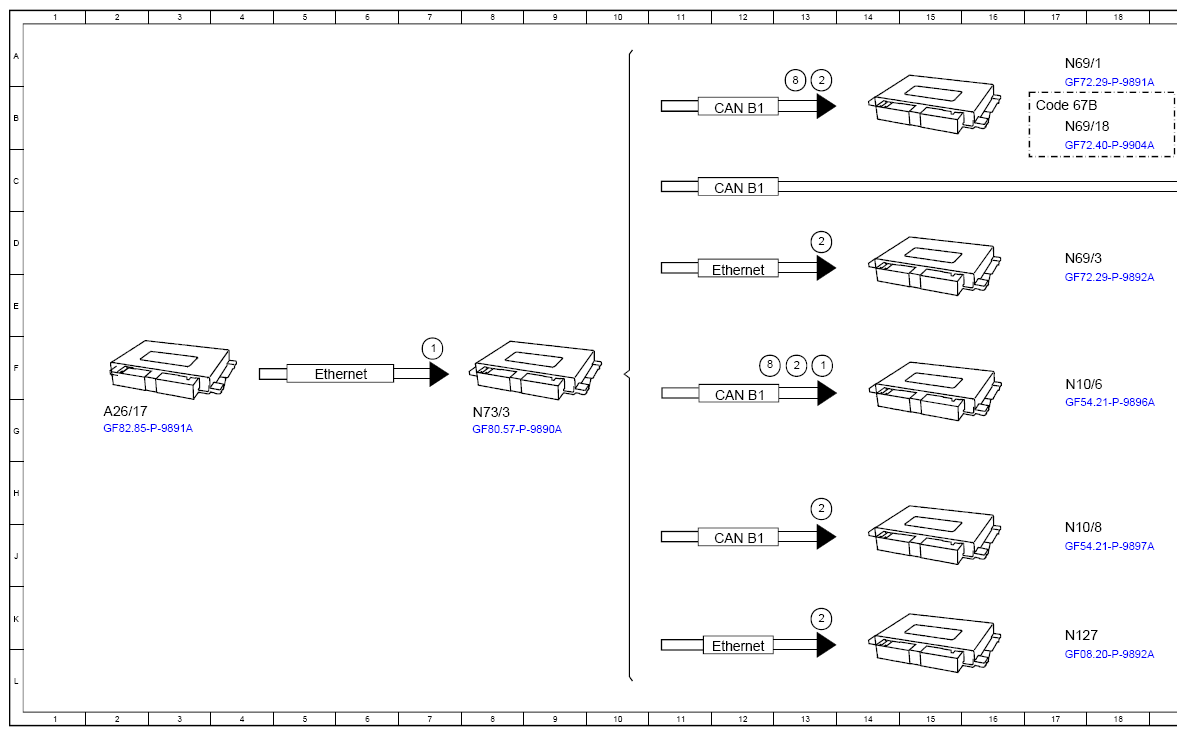

(Function Schematic For Unlocking/Locking Vehicle Through Central Locking System - PE80.20-P-2501-97I)
Model 294, 295, 296, 297
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Acoustic locking feedback, status | 13F |
| 1 | Acoustic locking feedback, status | 7F |
| 2 | Lock/unlock central locking, request | 13K |
| 2 | Lock/unlock central locking, request | 13A |
| 2 | Lock/unlock central locking, request | 22C |
| 2 | Lock/unlock central locking, request | 13D |
| 2 | Lock/unlock central locking, request | 22E |
| 2 | Lock/unlock central locking, request | 13H |
| 2 | Lock/unlock central locking, request | 13G |
| 2 | Lock/unlock central locking, request | 22K |
| 3 | Main locking Position: microswitch, status | 20B |
| 3 | Main locking Position: microswitch, status | 20D |
| 3 | Main locking Position: microswitch, status | 20H |
| 3 | Main locking Position: microswitch, status | 28C |
| 3 | Main locking Position: microswitch, status | 28F |
| 4 | Central locking motor, actuation | 33B |
| 4 | Central locking motor, actuation | 33D |
| 4 | Central locking motor, actuation | 33E |
| 4 | Central locking motor, actuation | 33F |
| 5 | Trunk lid/liftgate lock motor, actuation | 33J |
| 6 | Socket flap central locking system actuator, status | 28K |
| 7 | Socket flap central locking system actuator, actuation | 33L |
| 8 | Turn signal confirmation, request | 12G |
| 8 | Turn signal confirmation, request | 13A |
| 8 | Turn signal confirmation, request | 22C |
| 9 | Fanfare horns, actuation | 33G |
| A26/17 | Head unit | 2G |
| A85 | Left front door lock | 33B |
| A85/1 | Right front door lock | 33C |
| A85/3 | Left rear door lock | 33D |
| A85/4 | Right rear door lock | 33F |
| CAN B1 | CAN 1 for vehicle interior | 12G |
| CAN B1 | CAN 1 for vehicle interior | 12B |
| CAN B1 | CAN 1 for vehicle interior | 21C |
| CAN B1 | CAN 1 for vehicle interior | 12C |
| CAN B1 | CAN 1 for vehicle interior | 21F |
| CAN B1 | CAN 1 for vehicle interior | 12J |
| CAN ED2 | CAN for energy management | 21L |
| Code 67B | Automatic driver's door | 17B |
| Code 67B | Automatic driver's door | 26C |
| Ethernet | Ethernet | 5F |
| Ethernet | Ethernet | 12L |
| Ethernet | Ethernet | 12E |
| H2 | Horn | 33G |
| H2/1 | Horn | 33G |
| M14/2 | Socket flap central locking system actuator | 33K |
| M14/7 | Trunk lid/liftgate central locking motor | 34J |
| N10/6 | Front signal acquisition and actuation module control unit | 17F |
| N10/8 | Rear signal acquisition and actuation module control unit | 17J |
| N116/5 | DC/DC converter charger | 26K |
| N127 | Drivetrain control unit | 17K |
| N69/1 | Left front door control unit | 17A |
| N69/18 | Left front door control unit | 17B |
| N69/19 | Right front door control unit | 26C |
| N69/2 | Right front door control unit | 26B |
| N69/3 | Left rear door control unit | 17D |
| N69/4 | Right rear door control unit | 26F |
| N73/3 | Electronic ignition switch control unit | 8G |
