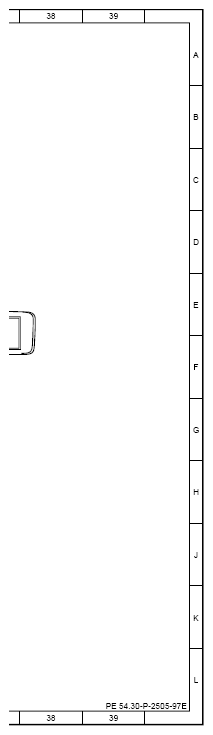

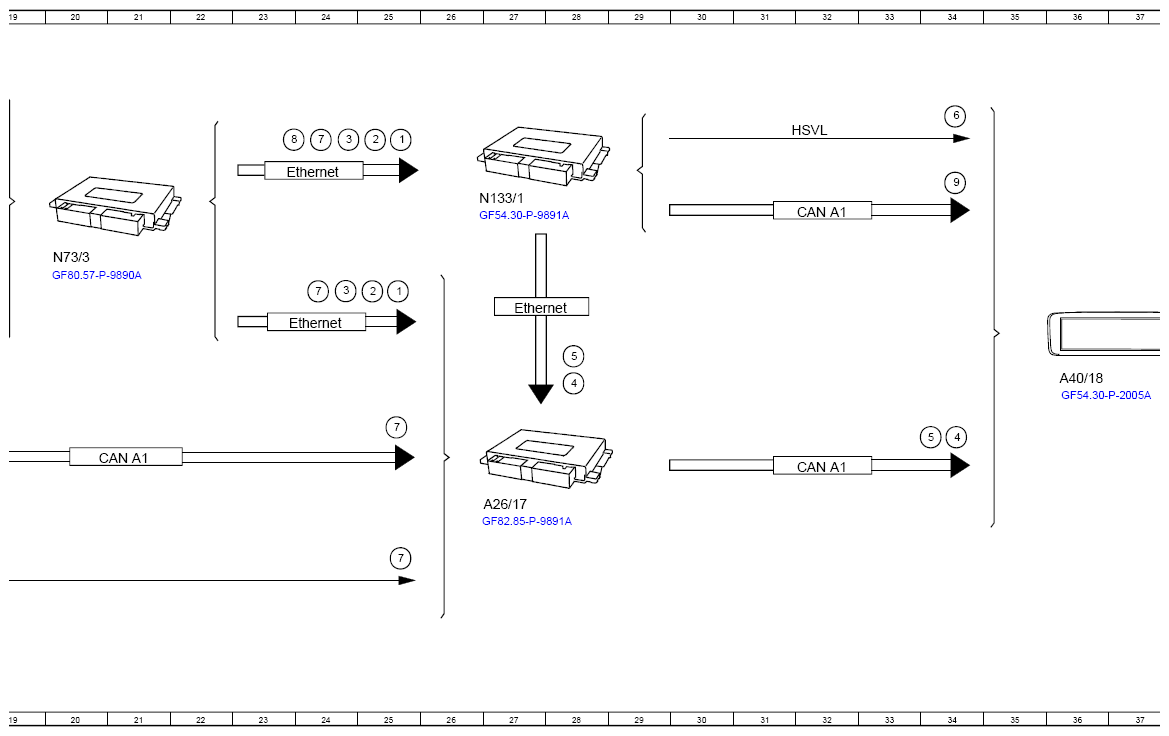

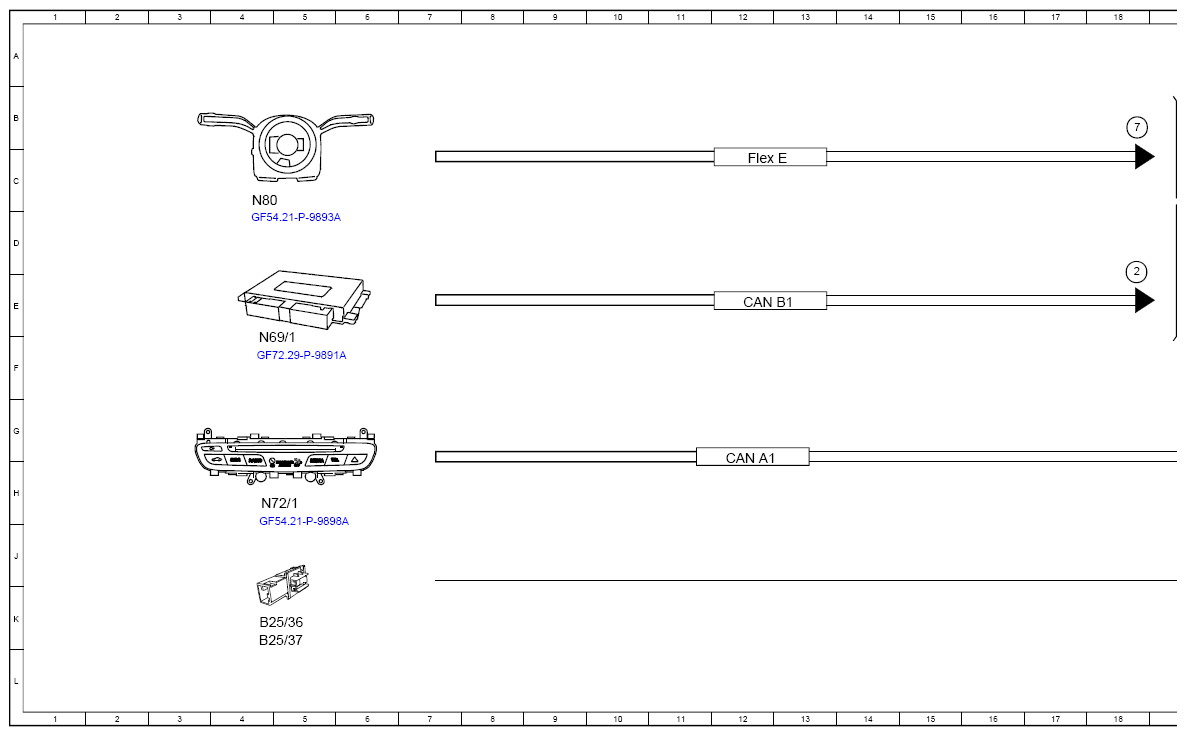

(Function Schematic For User Interface - PE54.30-P-2505-97E)
Model 192, 232
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Central locking, status | 25E |
| 1 | Central locking, status | 25B |
| 2 | Door rotary tumbler switch, status | 25E |
| 2 | Door rotary tumbler switch, status | 18E |
| 2 | Door rotary tumbler switch, status | 25B |
| 3 | Circuit 15, status | 24E |
| 4 | Display ON/OFF, request | 34G |
| 4 | Display ON/OFF, request | 28F |
| 5 | Display settings, request | 34G |
| 5 | Display settings, request | 28F |
| 6 | Image data, signal | 34B |
| 7 | Operation, signal | 24E |
| 7 | Operation, signal | 18B |
| 7 | Operation, signal | 25J |
| 7 | Operation, signal | 25H |
| 7 | Operation, signal | 24B |
| 8 | Instrument cluster message, request | 23B |
| 9 | Driver camera calibration, request | 34C |
| A26/17 | Head unit | 27H |
| A40/18 | Instrument cluster display | 36F |
| B25/36 | Microphone | 4K |
| B25/37 | Microphone | 4K |
| CAN A1 | CAN 1 for telematics | 12H |
| CAN A1 | CAN 1 for telematics | 21H |
| CAN A1 | CAN 1 for telematics | 32D |
| CAN A1 | CAN 1 for telematics | 32H |
| CAN B1 | CAN 1 for vehicle interior | 12E |
| Ethernet | Ethernet | 24E |
| Ethernet | Ethernet | 24C |
| Ethernet | Ethernet | 27E |
| Flex E | Chassis FlexRay | 12C |
| HSVL | High-speed video link | 32B |
| N133/1 | Instrument cluster control unit | 27C |
| N69/1 | Left front door control unit | 4F |
| N72/1 | Upper control panel control unit | 4H |
| N73/3 | Electronic ignition switch control unit | 20D |
| N80 | Steering column module control unit | 4C |
