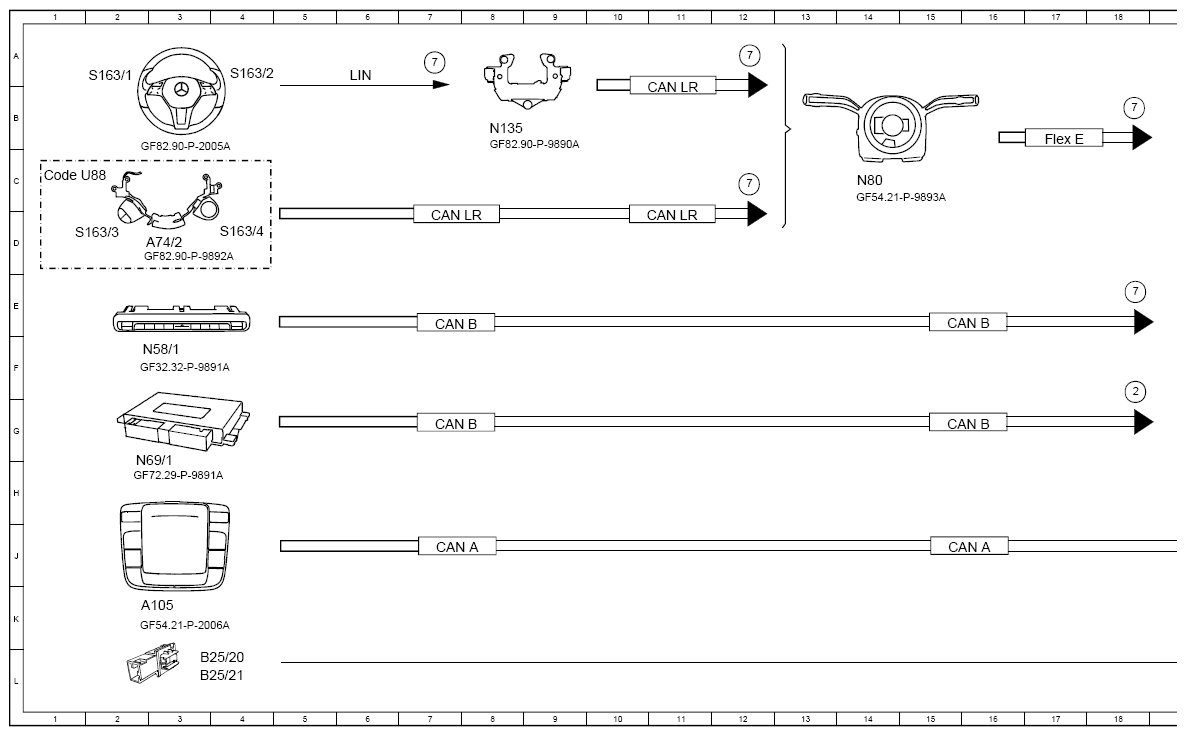

Function Schematic For User Interface - PE54.30-P-2505-97A
Model 118, 177, 247 with code 545 (Connect 5 (NTG6))
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Central locking (CL [ZV]), status | 25D |
| 2 | Door rotary tumbler switch, status | 25D |
| 2 | Door rotary tumbler switch, status | 18G |
| 3 | Circuit 15, status | 24D |
| 4 | Display ON/OFF, request | 34F |
| 5 | Display settings, request | 33G |
| 6 | Image data, signal | 34E |
| 7 | Operation, signal | 25K |
| 7 | Operation, signal | 25H |
| 7 | Operation, signal | 25J |
| 7 | Operation, signal | 18E |
| 7 | Operation, signal | 24D |
| 7 | Operation, signal | 18B |
| 7 | Operation, signal | 7A |
| 7 | Operation, signal | 12C |
| 8 | Instrument cluster message, request | 23D |
| A105 | Touchpad | 3K |

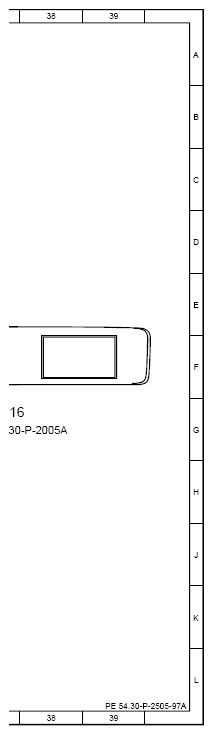

| A40/16 | Head unit/instrument cluster display cluster | 37G |
| A74/2 | Lower multifunction steering wheel button group electric controller unit | 3D |
| B25/20 | Driver hands-free system microphone | 4L |
| B25/21 | Front passenger hands-free system microphone | 3L |
| CAN A | Telematics CAN | 7J |
| CAN A | Telematics CAN | 15J |
| CAN A | Telematics CAN | 24J |
| CAN A | Telematics CAN | 32G |
| CAN B | Interior CAN | 15E |
| CAN B | Interior CAN | 7E |
| CAN B | Interior CAN | 7G |
| CAN B | Interior CAN | 15G |
| CAN HMI | User interface CAN | 23E |
| CAN LR | Steering wheel CAN | 11B |
| CAN LR | Steering wheel CAN | 11D |
| CAN LR | Steering wheel CAN | 7D |
| Code U88 | AMG steering wheel buttons (AMG DRIVE UNIT) | 1C |
| Flex E | Chassis FlexRay | 17B |
| HSVL | High-speed video link | 32E |
| LIN | Local Interconnect Network | 6A |
| N135 | Steering wheel electronics | 8B |

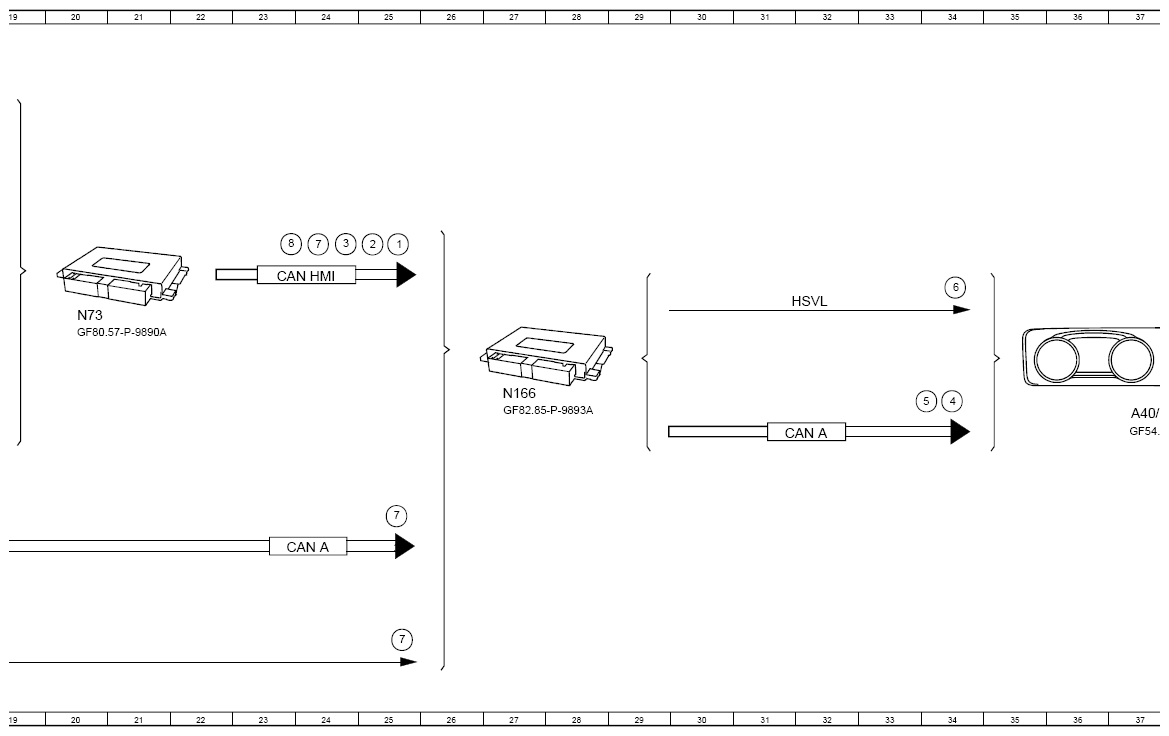

| N166 | Head unit/instrument cluster control unit | 27F |
| N58/1 | Climate control operating unit | 3F |
| N69/1 | Driver door control unit | 2H |
| N73 | Electronic ignition switch control unit | 20E |
| N80 | Steering column module control unit | 14C |
| S163/1 | Instrument cluster multifunction steering wheel button group | 2A |
| S163/2 | Head unit multifunction steering wheel button group | 4A |
| S163/3 | Lower multifunction steering wheel button group 1 | 2D |
| S163/4 | Lower multifunction steering wheel button group 2 | 4D |
