Wiring Diagram For Gasoline Direct Injection System Control Unit - PE07.08-P-2101-97IBA

Engine 260 in model 177

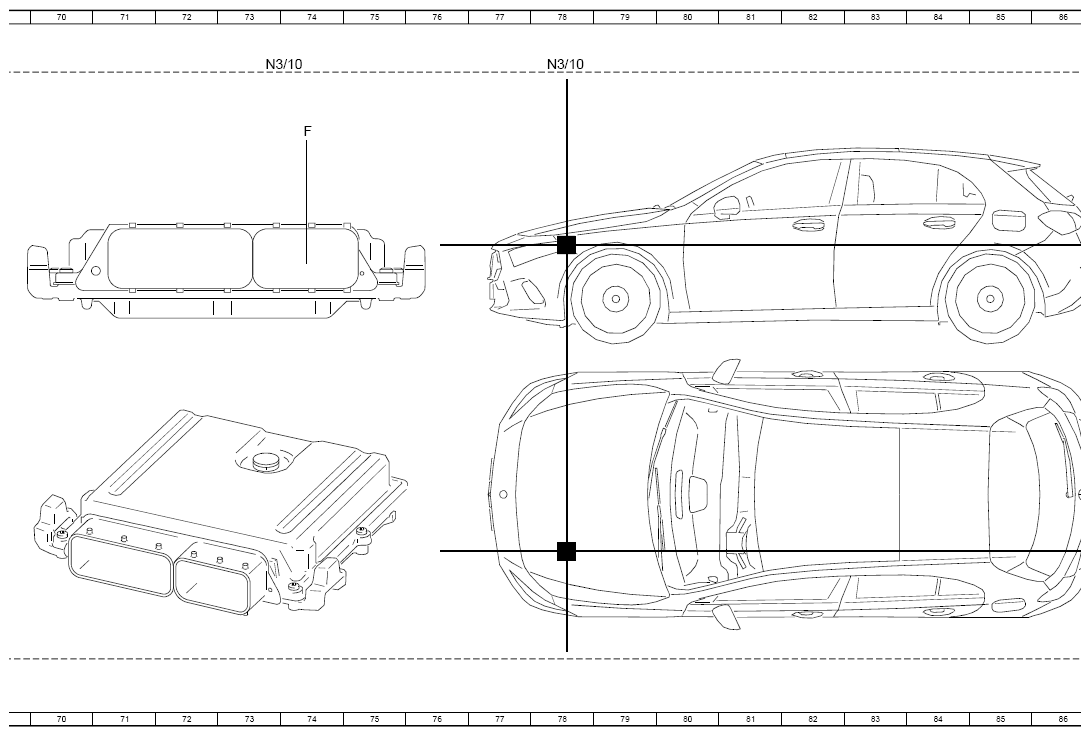

Control unit N3/10 vehicle connector

Code: Designation: Position:

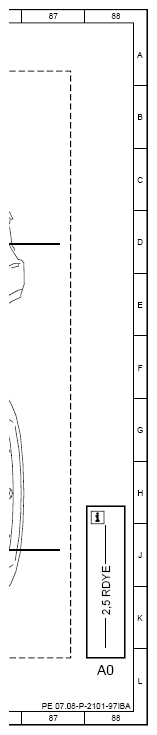

A0 Use of wiring diagrams 88L
A101 Fuel tank diagnostic module 18L

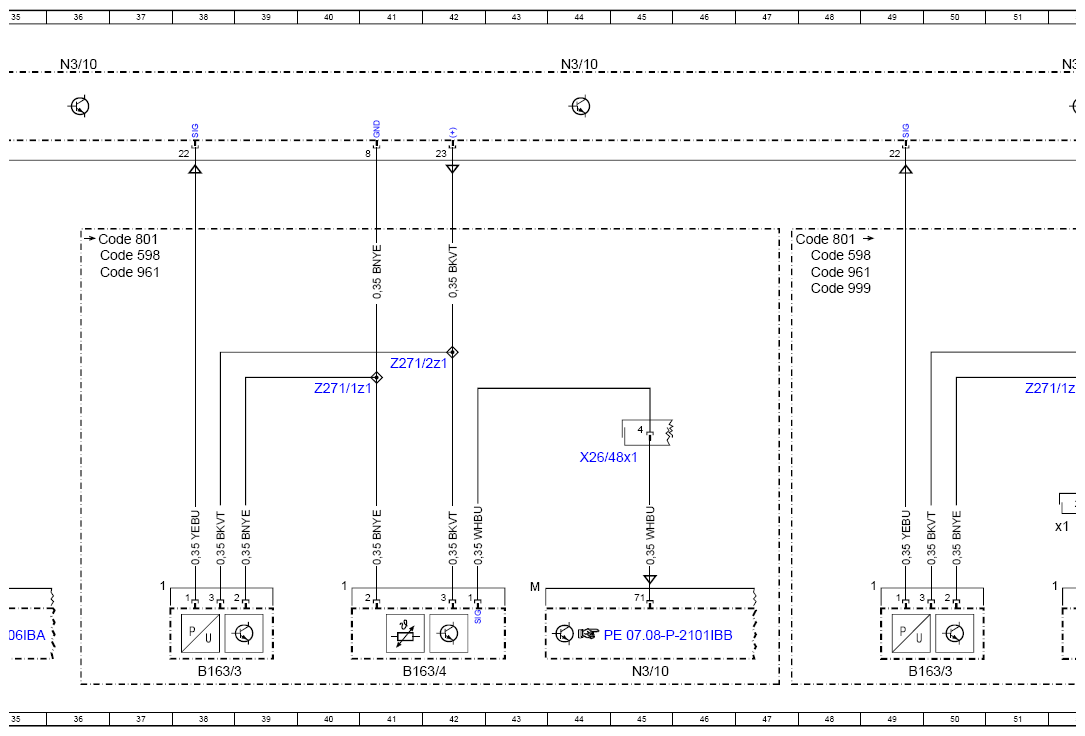

B163/3 Gasoline particulate filter differential Pressure sensor 38L
B163/3 Gasoline particulate filter differential Pressure sensor 49L
B163/4 Temperature sensor upstream of gasoline particulate filter 41L
B163/4 Temperature sensor upstream of gasoline particulate filter 53L
B163/4x1 Electrical connector for temperature sensor upstream of gasoline particulate filter -
CAN C Engine CAN 26K
CAN C1 Drive train CAN 22K
Code 460 Canada version 16A
Code 494 USA version 16A
Code 598 Gasoline particulate filter (OPF) with sensor system 36D
Code 598 Gasoline particulate filter (OPF) with sensor system 48D
Code 801 YoM 20/1 36D
Code 801 YoM 20/1 47D
Code 835 Additional parts for South Korea vehicles 16B
Code 945 China Stage 6 exhaust treatment 16B
Code 961 Exhaust system with OPF, Generation 2.0 36E
Code 961 Exhaust system with OPF, Generation 2.0 48E
Code 999 Exhaust system with OPF, Generation 3.0 48E
Code L LEFT-HAND DRIVE 28D
Code R RIGHT-HAND DRIVE 30D
F152/3 Engine compartment fuse and relay module 5L
F152/3 Engine compartment fuse and relay module 13L
F152/3f27 Fuse 27 14L
F152/3f29 Fuse 29 11L
F152/3f41 Fuse 41 5L
F152/3f69 Fuse 69 6L
F152/3kB Circuit 87M relay 12L
F152/3kH Circuit 50 relay 8L

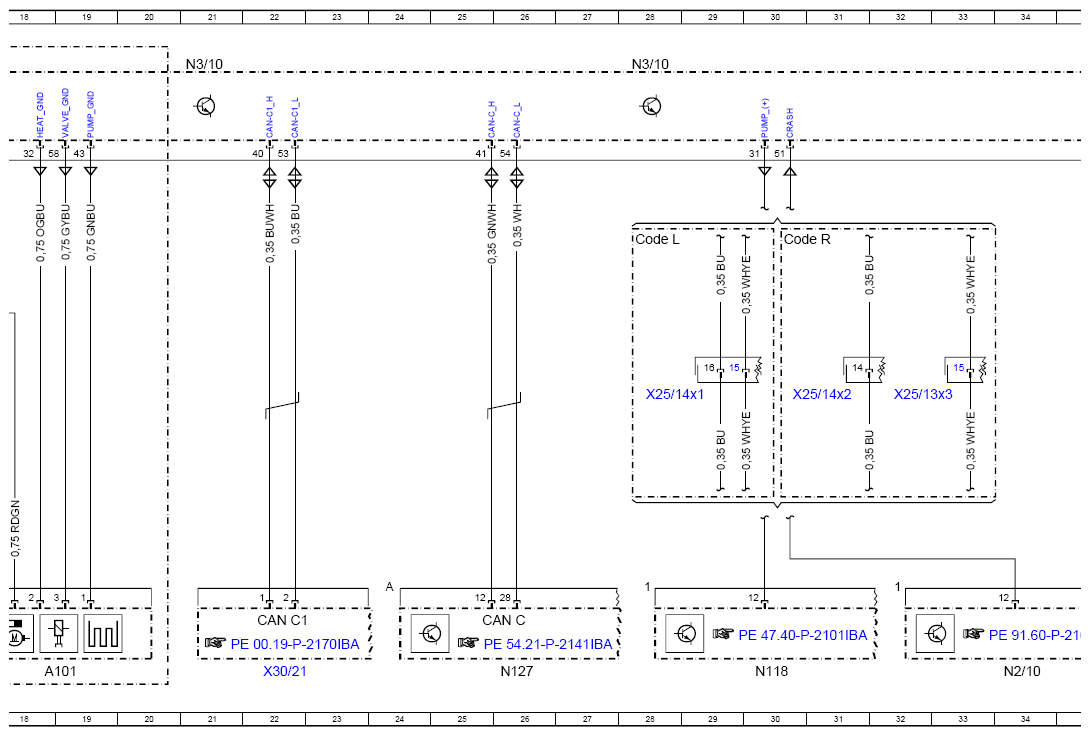

N118 Fuel pump control unit 30L
N127 Drivetrain control unit 26L
N2/10 Supplemental restraint system control unit 34L

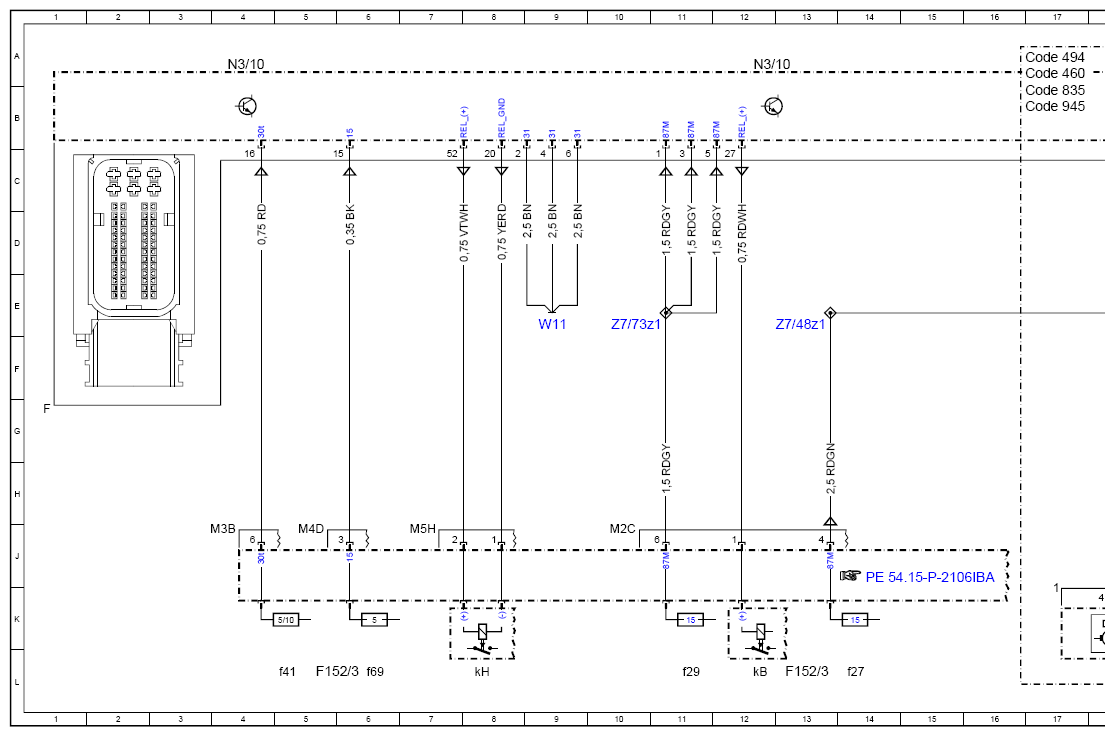

N3/10 ME-SFI [ME] control unit 4A
N3/10 ME-SFI [ME] control unit 12A
N3/10 ME-SFI [ME] control unit 21A
N3/10 ME-SFI [ME] control unit 28A
N3/10 ME-SFI [ME] control unit 36A
N3/10 ME-SFI [ME] control unit 45L

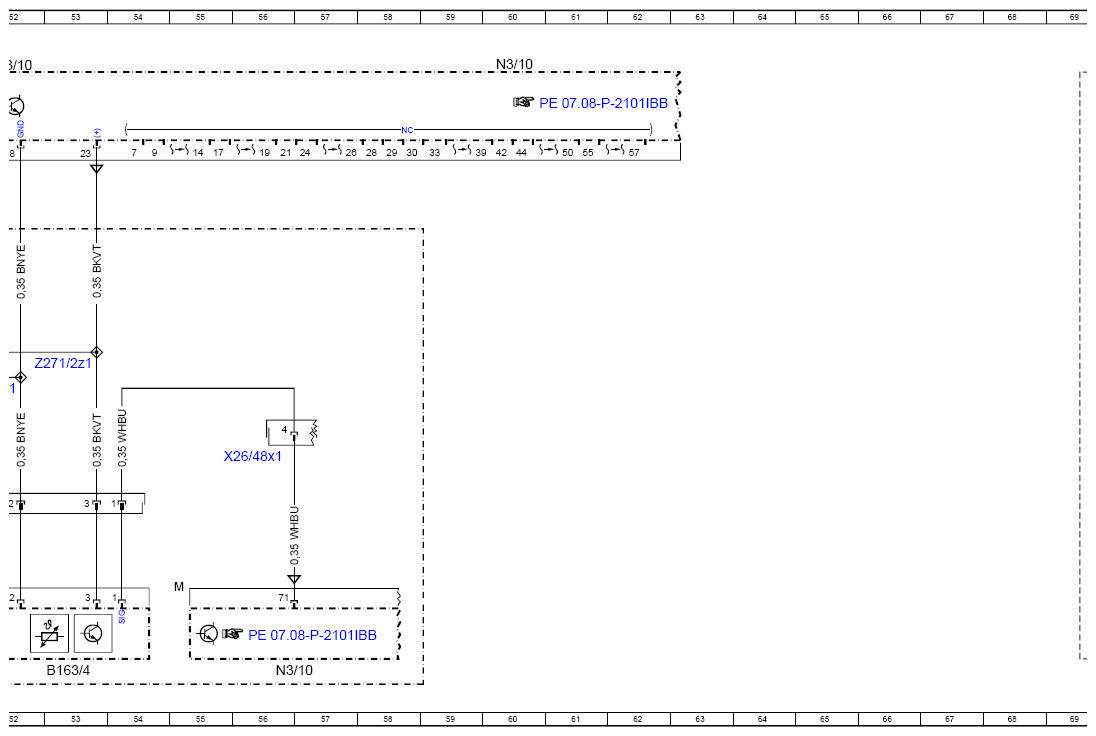

N3/10 ME-SFI [ME] control unit 60A
N3/10 ME-SFI [ME] control unit 73A
N3/10 ME-SFI [ME] control unit 78A
N3/10 ME-SFI [ME] control unit 56L
N3/10 ME-SFI [ME] control unit 44A
N3/10 ME-SFI [ME] control unit 52A
W11 Combustion engine ground point 9E
X25/13x3 Left engine compartment/vehicle interior electrical connector 32F
X25/14x1 Right engine compartment/vehicle interior electrical connector 28F
X25/14x2 Right engine compartment/vehicle interior electrical connector 31F
X26/48x1 Engine wiring harness/engine compartment electrical connector 44G
X26/48x1 Engine wiring harness/engine compartment electrical connector 56G
X30/21 Drive train CAN (CAN C1) potential distributor 22L
Z271/1z1 Ground connection connector sleeve 40F
Z271/1z1 Ground connection connector sleeve 52F
Z271/2z1 Voltage supply connector sleeve 41F
Z271/2z1 Voltage supply connector sleeve 53F
Z7/48z1 Circuit 87M connector sleeve 13E
Z7/73z1 Circuit 87M connector sleeve 10E
