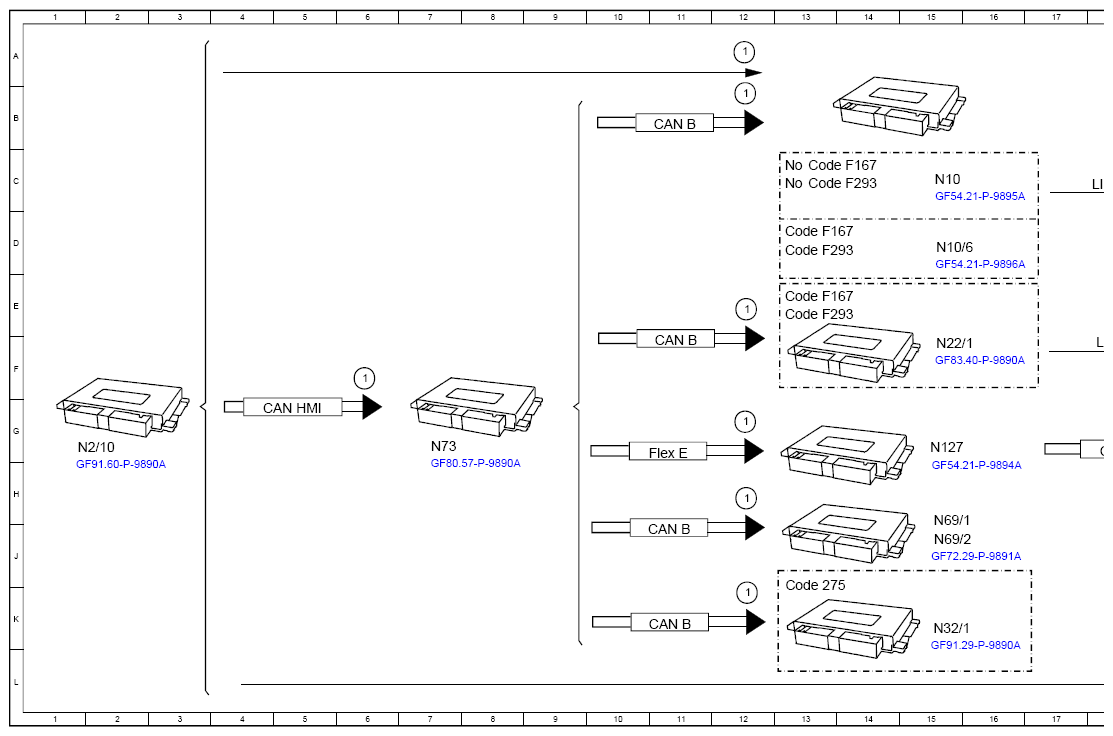

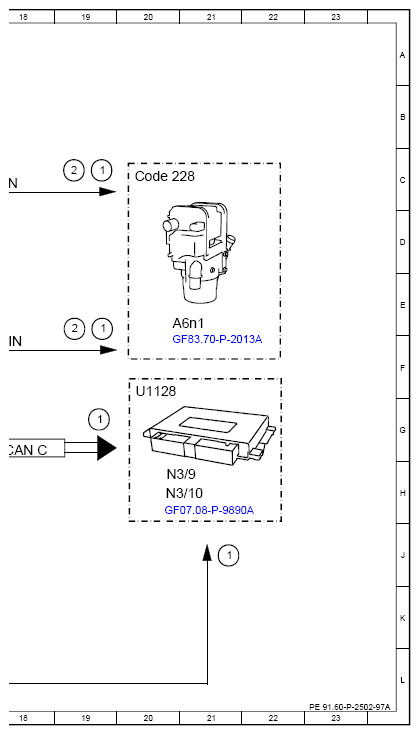

Function Schematic, Trigger Additional Functions After Accident - PE91.60-P-2502-97A
Model 118, 167, 177, 243, 247, 293
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Crash, signal | 12K |
| 1 | Crash, signal | 19E |
| 1 | Crash, signal | 12E |
| 1 | Crash, signal | 12A |
| 1 | Crash, signal | 12B |
| 1 | Crash, signal | 12G |
| 1 | Crash, signal | 12J |
| 1 | Crash, signal | 6G |
| 1 | Crash, signal | 19D |
| 1 | Crash, signal | 19G |
| 1 | Crash, signal | 21J |
| 2 | Stationary heater emergency shutoff, request | 19C |
| 2 | Stationary heater emergency shutoff, request | 19F |
| A6n1 | Stationary heater control unit | 21E |
| CAN B | Interior CAN | 11J |
| CAN B | Interior CAN | 11K |
| CAN B | Interior CAN | 11B |
| CAN B | Interior CAN | 11F |
| CAN C | Engine CAN | 18G |
| CAN HMI | User interface CAN | 5G |
| Code 228 | Stationary heater | 20C |
| Code 275 | Memory Package (driver"s seat, steering column and mirrors) | 13K |
| Code F167 | Model series 167 | 13D |
| Code F167 | Model series 167 | 13C |
| Code F167 | Model series 167 | 13E |
| Code F293 | Model series 293 | 13D |
| Code F293 | Model series 293 | 13C |
| Code F293 | Model series 293 | 13E |
| Flex E | Chassis FlexRay | 11G |
| LIN | Local Interconnect Network | 18C |
| LIN | Local Interconnect Network | 18F |
| N10 | Signal acquisition and actuation module | 15C |
| N10/6 | Front SAM control unit | 15D |
| N127 | Drivetrain control unit | 15G |
| N2/10 | Supplemental restraint system control unit | 2G |
| N22/1 | Climate control, control unit | 15F |
| N3/10 | ME-SFI [ME] control unit | 20H |
| N3/9 | CDI control unit | 20H |
| N32/1 | Driver seat control unit | 15K |
| N69/1 | Driver door control unit | 15J |
| N69/2 | Front passenger door control unit | 15J |
| N73 | Electronic ignition switch control unit | 7G |
| U1128 | Valid for combustion engine | 20F |
