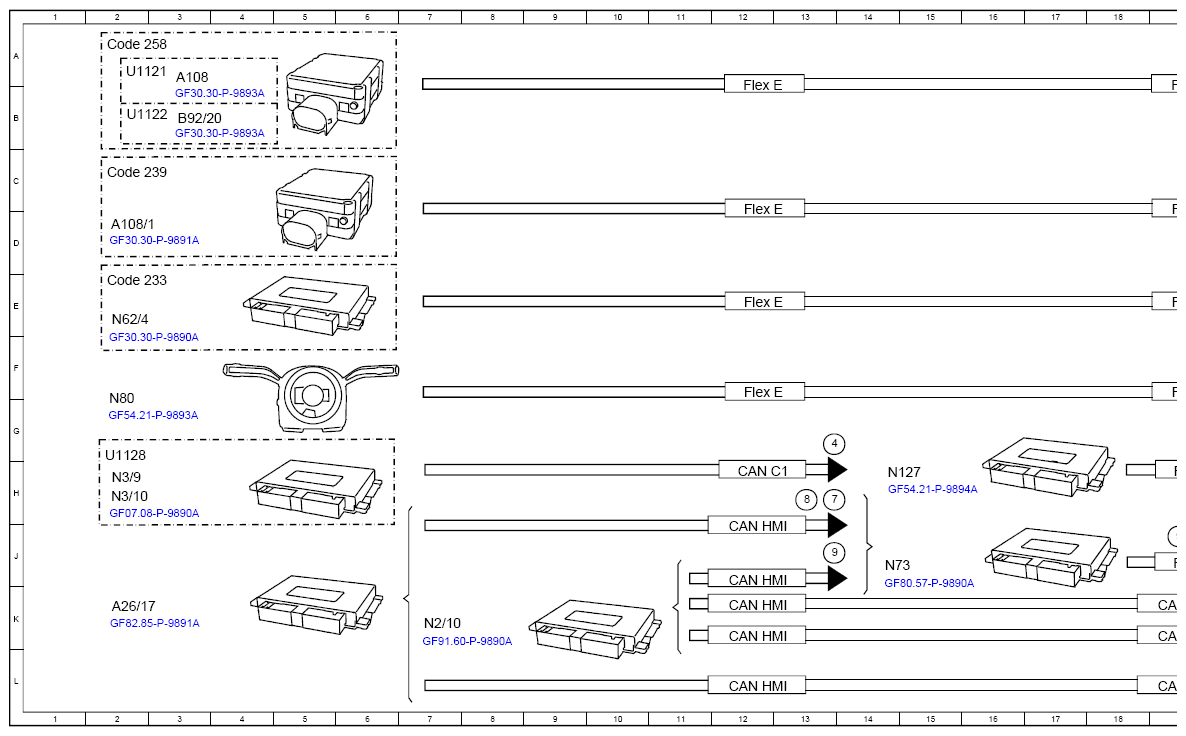

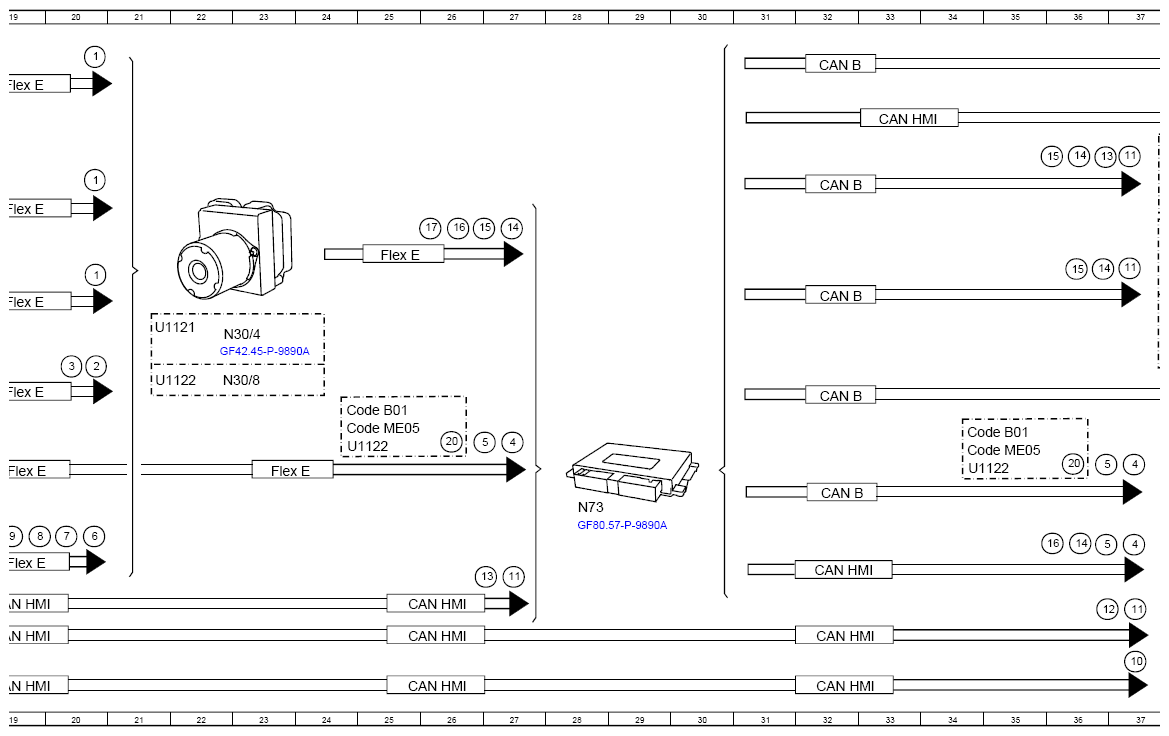

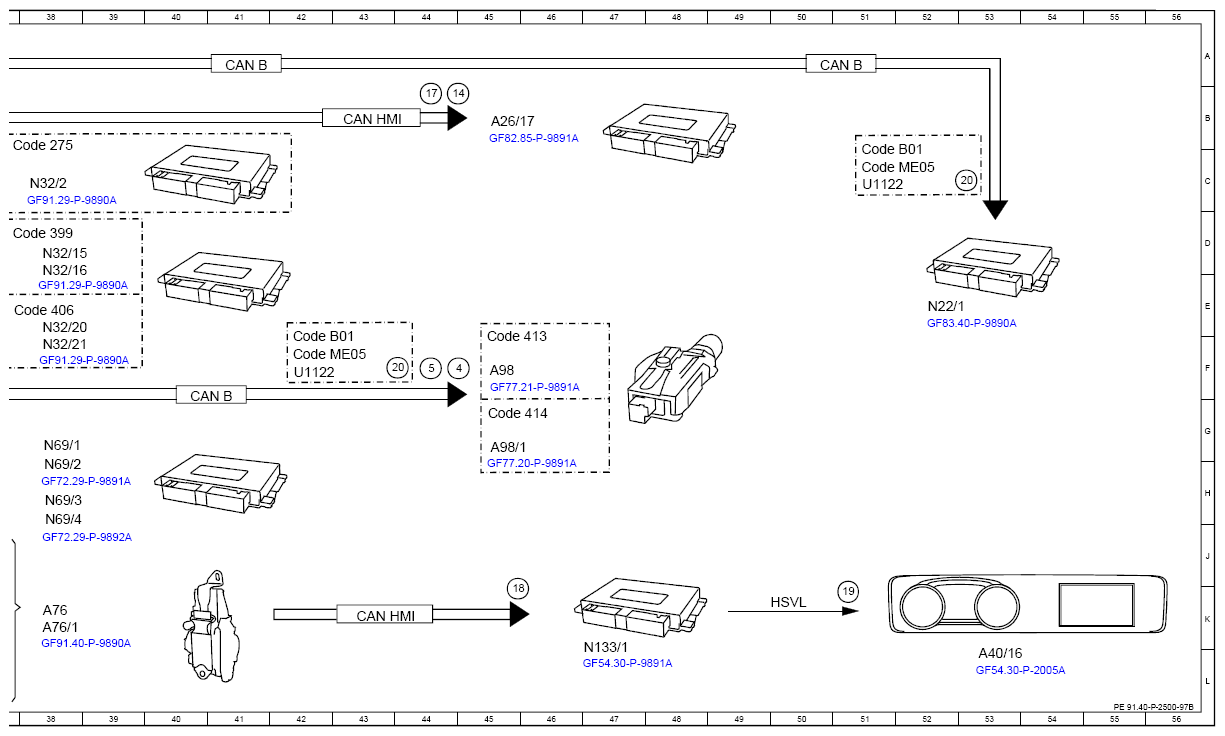

(Trigger Preventive Occupant Protection System, Function Schematic - PE91.40-P-2500-97B)
Model 167
Model 293
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Driver assistance system, status | 20A |
| 1 | Driver assistance system, status | 20C |
| 1 | Driver assistance system, status | 20E |
| 10 | Belt adjustment, status | 37L |
| 11 | Seat belt buckle switch, status | 27J |
| 11 | Seat belt buckle switch, status | 37K |
| 11 | Seat belt buckle switch, status | 37D |
| 11 | Seat belt buckle switch, status | 37C |
| 12 | Crash, signal | 36K |
| 13 | Front passenger seat occupied recognition, status | 26J |
| 13 | Front passenger seat occupied recognition, status | 37C |
| 14 | PRE-SAFE®, status | 27D |
| 14 | PRE-SAFE®, status | 36J |
| 14 | PRE-SAFE®, status | 37D |
| 14 | PRE-SAFE®, status | 36C |
| 14 | PRE-SAFE®, status | 45B |
| 15 | Adjust PRE-SAFE®, request | 27D |
| 15 | Adjust PRE-SAFE®, request | 36D |
| 15 | Adjust PRE-SAFE®, request | 36C |
| 16 | PRE-SAFE® system stage, request | 26D |
| 16 | PRE-SAFE® system stage, request | 36J |
| 17 | PRE-SAFE® Sound, request | 26D |
| 17 | PRE-SAFE® Sound, request | 44B |
| 18 | Instrument cluster message, request | 46K |
| 19 | Image data, signal | 51K |
| 2 | Steering wheel angle, signal | 20F |
| 20 | Battery thermal runaway, request | 26G |
| 20 | Battery thermal runaway, request | 36H |
| 20 | Battery thermal runaway, request | 44F |
| 20 | Battery thermal runaway, request | 53C |
| 3 | Steering wheel velocity, signal | 20F |
| 4 | Engine running, signal | 14G |
| 4 | Engine running, signal | 37J |
| 4 | Engine running, signal | 27G |
| 4 | Engine running, signal | 37G |
| 4 | Engine running, signal | 45F |
| 5 | Drivetrain operational, signal | 37J |
| 5 | Drivetrain operational, signal | 27G |
| 5 | Drivetrain operational, signal | 37H |
| 5 | Drivetrain operational, signal | 44F |
| 6 | Circuit 15, status | 20J |
| 7 | ESP® mode, request | 13H |
| 7 | ESP® mode, request | 20J |
| 8 | Transmission mode, request | 13H |
| 8 | Transmission mode, request | 20J |
| 9 | Speed, turn rate and lateral acceleration, signal | 14J |
| 9 | Speed, turn rate and lateral acceleration, signal | 19J |
| A108 | Active Brake Assist controller unit | 3A |
| A108/1 | Active Distance Assist DISTRONIC electric controller unit | 2D |
| A26/17 | Head unit | 2K |
| A26/17 | Head unit | 45B |
| A40/16 | Head unit/instrument cluster display cluster | 53L |
| A76 | Left front reversible emergency tensioning retractor | 38K |
| A76/1 | Right front reversible emergency tensioning retractor | 38K |
| A98 | Panoramic sliding sunroof control module | 45F |
| A98/1 | Sliding roof control module | 45G |
| B92/20 | Collision warning system radar sensor | 3B |
| CAN B | Interior CAN | 32C |
| CAN B | Interior CAN | 32E |
| CAN B | Interior CAN | 32G |
| CAN B | Interior CAN | 32H |
| CAN B | Interior CAN | 40G |
| CAN B | Interior CAN | 32A |
| CAN B | Interior CAN | 41A |
| CAN B | Interior CAN | 50A |
| CAN C1 | Drive train CAN | 12H |
| CAN HMI | User interface CAN | 12J |
| CAN HMI | User interface CAN | 12J |
| CAN HMI | User interface CAN | 12L |
| CAN HMI | User interface CAN | 12K |
| CAN HMI | User interface CAN | 12K |
| CAN HMI | User interface CAN | 43B |
| CAN HMI | User interface CAN | 32J |
| CAN HMI | User interface CAN | 43K |
| CAN HMI | User interface CAN | 26K |
| CAN HMI | User interface CAN | 26K |
| CAN HMI | User interface CAN | 32K |
| CAN HMI | User interface CAN | 19K |
| CAN HMI | User interface CAN | 19K |
| CAN HMI | User interface CAN | 19L |
| CAN HMI | User interface CAN | 26L |
| CAN HMI | User interface CAN | 32L |
| CAN HMI | User interface CAN | 33B |
| Code 233 | DISTRONIC PLUS | 2E |
| Code 239 | Active Distance Assist DISTRONIC | 2C |
| Code 258 | COLLISION PREVENTION ASSIST | 2A |
| Code 275 | Memory Package (driver's seat, steering column and mirrors) | 37C |
| Code 399 | Front multicontour seats with massage function | 37D |
| Code 406 | Multicontour seats in rear | 37E |
| Code 413 | Panoramic sliding sunroof | 45F |
| Code 414 | Sliding roof | 45G |
| Code B01 | 48V technology | 24G |
| Code B01 | 48V technology | 34G |
| Code B01 | 48V technology | 42F |
| Code B01 | 48V technology | 51C |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 24G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 34G |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 42F |
| Code ME05 | HYBRID DRIVE 80 KW VARIANT (INCLUDING PLUGIN) | 51C |
| Flex E | Chassis FlexRay | 12B |
| Flex E | Chassis FlexRay | 19H |
| Flex E | Chassis FlexRay | 19B |
| Flex E | Chassis FlexRay | 19D |
| Flex E | Chassis FlexRay | 12D |
| Flex E | Chassis FlexRay | 12E |
| Flex E | Chassis FlexRay | 19E |
| Flex E | Chassis FlexRay | 19F |
| Flex E | Chassis FlexRay | 12F |
| Flex E | Chassis FlexRay | 19J |
| Flex E | Chassis FlexRay | 25D |
| Flex E | Chassis FlexRay | 23H |
| HSVL | High-speed video link | 50K |
| N127 | Drivetrain control unit | 14H |
| N133/1 | Instrument cluster control unit | 47L |
| N2/10 | Supplemental restraint system control unit | 7K |
| N22/1 | Climate control, control unit | 52E |
| N3/10 | ME-SFI [ME] control unit | 2H |
| N3/9 | CDI control unit | 2H |
| N30/4 | Electronic Stability Program (ESP®) control unit | 23F |
| N30/8 | Regenerative braking system control unit | 22F |
| N32/15 | Driver multicontour seat control unit | 38D |
| N32/16 | Front passenger multicontour seat control unit | 38E |
| N32/2 | Front passenger seat control unit | 38C |
| N32/20 | Left rear multicontour seat control unit | 38E |
| N32/21 | Right rear multicontour seat control unit | 38F |
| N62/4 | Mercedes-Benz Intelligent Drive control unit | 2E |
| N69/1 | Driver door control unit | 38G |
| N69/2 | Front passenger door control unit | 38H |
| N69/3 | Left rear door control unit | 38H |
| N69/4 | Right rear door control unit | 38H |
| N73 | Electronic ignition switch control unit | 14J |
| N73 | Electronic ignition switch control unit | 28H |
| N80 | Steering column module control unit | 2G |
| U1121 | Valid for model 167 | 21E |
| U1121 | Valid for model 167 | 2A |
| U1122 | Valid for model 293 | 21F |
| U1122 | Valid for model 293 | 2B |
| U1122 | Valid for model 293 | 24G |
| U1122 | Valid for model 293 | 34H |
| U1122 | Valid for model 293 | 42F |
| U1122 | Valid for model 293 | 51C |
| U1128 | Valid for combustion engine | 2G |
