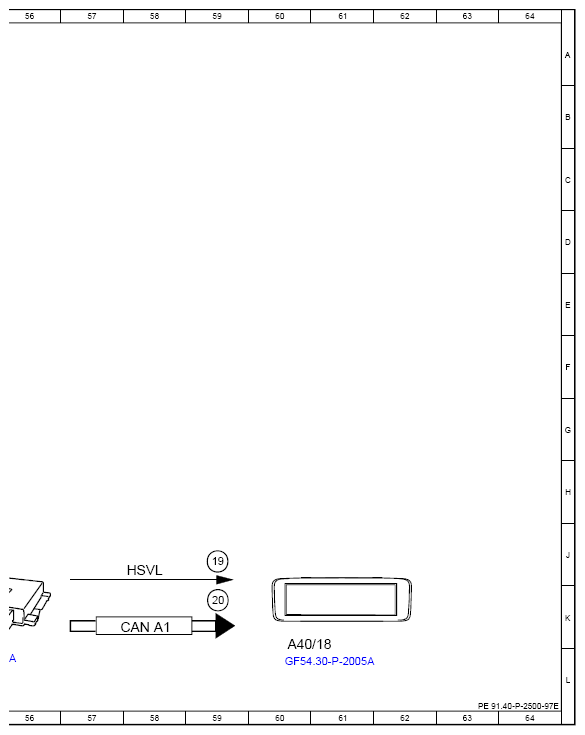

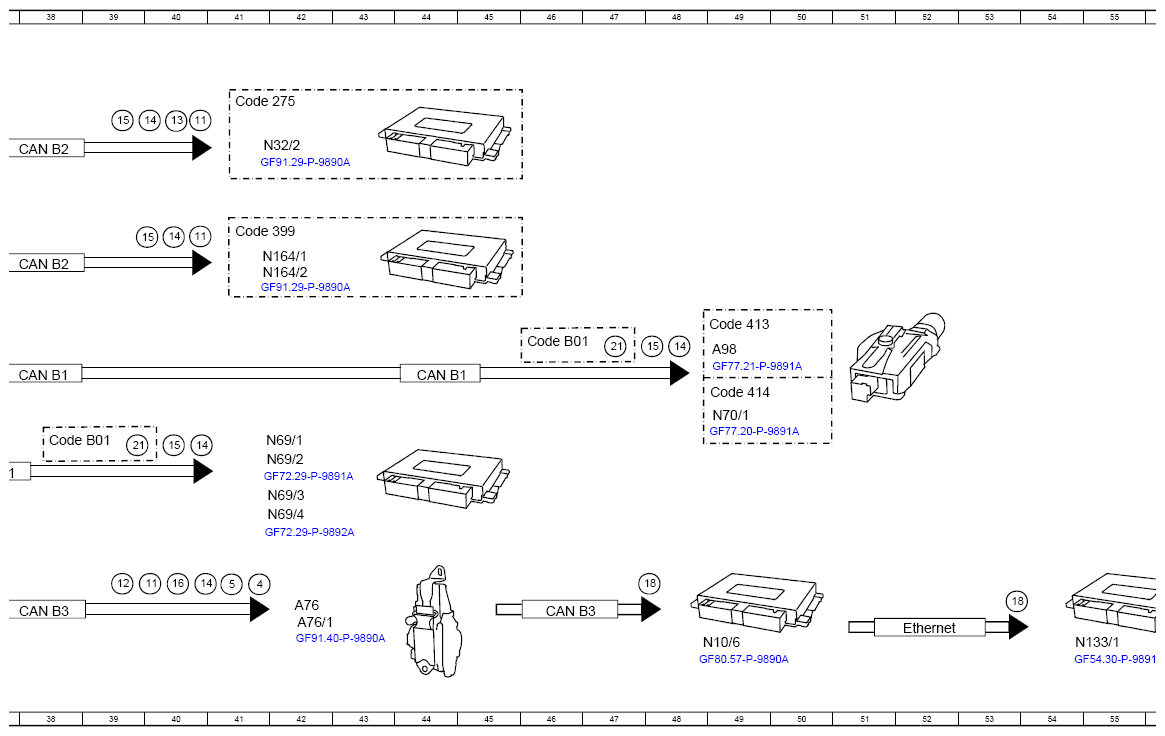

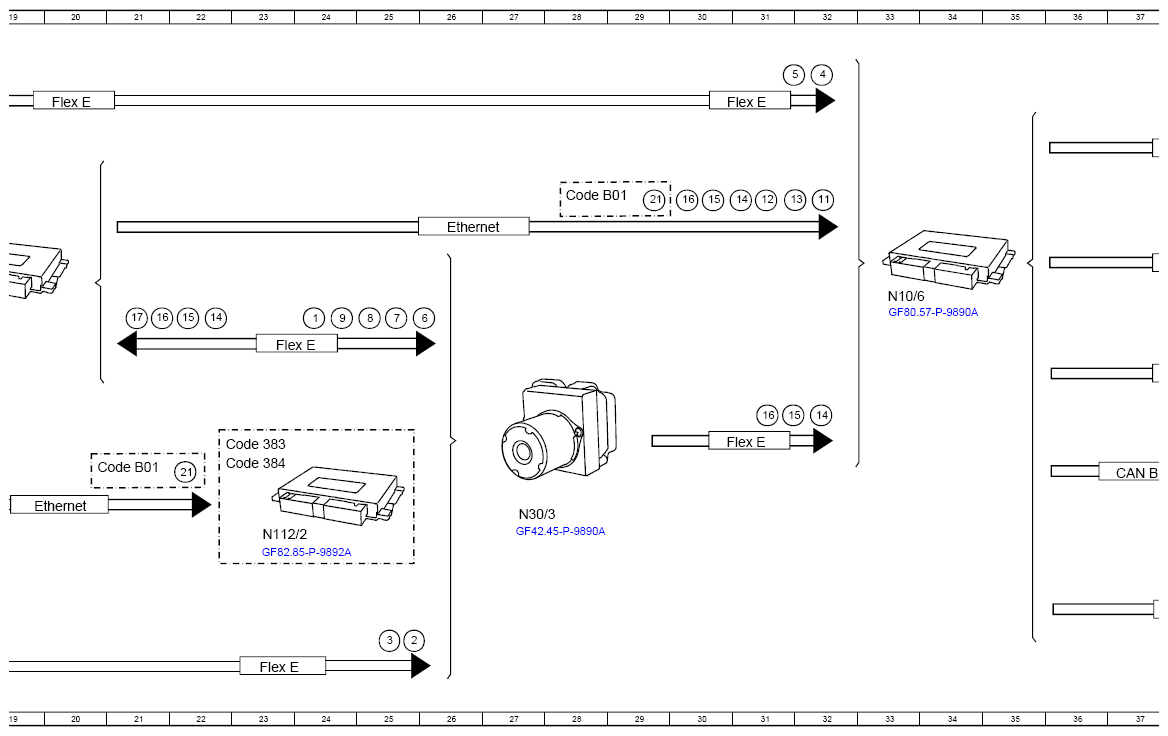

(Trigger Preventive Occupant Protection System, Function Schematic - PE91.40-P-2500-97E)
Model 206, 236, 254, 294 with code 299 (PRE-SAFE®)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Driver assistance system, status | 24E |
| 1 | Driver assistance system, status | 17D |
| 1 | Driver assistance system, status | 17E |
| 10 | Seat position detection switch, status | 17K |
| 11 | Seat belt buckle switch, status | 17J |
| 11 | Seat belt buckle switch, status | 32C |
| 11 | Seat belt buckle switch, status | 40J |
| 11 | Seat belt buckle switch, status | 40D |
| 11 | Seat belt buckle switch, status | 40B |
| 12 | Crash, signal | 16J |
| 12 | Crash, signal | 31C |
| 12 | Crash, signal | 39K |
| 13 | Front passenger seat occupied recognition, status | 15J |
| 13 | Front passenger seat occupied recognition, status | 32C |
| 13 | Front passenger seat occupied recognition, status | 40B |
| 14 | PRE-SAFE®, status | 13G |
| 14 | PRE-SAFE®, status | 32G |
| 14 | PRE-SAFE®, status | 22E |
| 14 | PRE-SAFE®, status | 31C |
| 14 | PRE-SAFE®, status | 40J |
| 14 | PRE-SAFE®, status | 40G |
| 14 | PRE-SAFE®, status | 48F |
| 14 | PRE-SAFE®, status | 40D |
| 14 | PRE-SAFE®, status | 40B |
| 15 | Adjust PRE-SAFE®, request | 31G |
| 15 | Adjust PRE-SAFE®, request | 22E |
| 15 | Adjust PRE-SAFE®, request | 30C |
| 15 | Adjust PRE-SAFE®, request | 40G |
| 15 | Adjust PRE-SAFE®, request | 48F |
| 15 | Adjust PRE-SAFE®, request | 40D |
| 15 | Adjust PRE-SAFE®, request | 39B |
| 16 | PRE-SAFE® system stage, request | 31G |
| 16 | PRE-SAFE® system stage, request | 21E |
| 16 | PRE-SAFE® system stage, request | 30C |
| 16 | PRE-SAFE® system stage, request | 40K |
| 17 | PRE-SAFE® Sound, request | 13G |
| 17 | PRE-SAFE® Sound, request | 21E |
| 18 | Instrument cluster message, request | 48K |
| 18 | Instrument cluster message, request | 54K |
| 19 | Image data, signal | 59J |
| 2 | Steering wheel angle, signal | 25K |
| 20 | Display, actuation | 59K |
| 21 | Battery thermal runaway, request | 16B |
| 21 | Battery thermal runaway, request | 22G |
| 21 | Battery thermal runaway, request | 29C |
| 21 | Battery thermal runaway, request | 39G |
| 21 | Battery thermal runaway, request | 47F |
| 3 | Steering wheel velocity, signal | 25K |
| 4 | Engine running, signal | 17B |
| 4 | Engine running, signal | 32A |
| 4 | Engine running, signal | 41J |
| 5 | Drivetrain operational, signal | 16B |
| 5 | Drivetrain operational, signal | 32A |
| 5 | Drivetrain operational, signal | 41J |
| 6 | Circuit 15, status | 26E |
| 7 | ESP® mode, request | 8G |
| 7 | ESP® mode, request | 17G |
| 7 | ESP® mode, request | 25E |
| 8 | Transmission mode, request | 8G |
| 8 | Transmission mode, request | 16G |
| 8 | Transmission mode, request | 25E |
| 9 | Speed, turn rate and lateral acceleration, signal | 17J |
| 9 | Speed, turn rate and lateral acceleration, signal | 24E |
| A26/17 | Head unit | 9H |
| A40/18 | Instrument cluster display | 60L |
| A76 | Left front reversible emergency tensioning retractor | 42K |
| A76/1 | Right front reversible emergency tensioning retractor | 42K |
| A89 | Long-range radar sensor | 2D |
| A98 | Panoramic sliding sunroof control module | 49F |
| CAN A1 | CAN 1 for telematics | 7H |
| CAN A1 | CAN 1 for telematics | 58K |
| CAN B1 | CAN 1 for vehicle interior | 37H |
| CAN B1 | CAN 1 for vehicle interior | 44F |
| CAN B1 | CAN 1 for vehicle interior | 38F |
| CAN B2 | CAN 2 for vehicle interior | 38D |
| CAN B2 | CAN 2 for vehicle interior | 38C |
| CAN B3 | CAN 3 for vehicle interior | 38K |
| CAN B3 | CAN 3 for vehicle interior | 46K |
| Code 233 | Adaptive cruise control Plus (DISTRONIC PLUS) | 2D |
| Code 233 | Adaptive cruise control Plus (DISTRONIC PLUS) | 2F |
| Code 275 | Memory Package (driver's seat, steering column and mirrors) | 41B |
| Code 383 | RAMSES ENTRY communication module | 22G |
| Code 384 | RAMSES HIGH communication module | 22H |
| Code 399 | Front multicontour seat with massage function | 41D |
| Code 413 | Panoramic sliding sunroof/glass roof | 49E |
| Code 414 | Glass electric sliding roof | 49F |
| Code 494 | USA version | 15K |
| Code 494 | USA version | 15K |
| Code B01 | 48V technology | 14B |
| Code B01 | 48V technology | 20H |
| Code B01 | 48V technology | 28C |
| Code B01 | 48V technology | 38G |
| Code B01 | 48V technology | 46F |
| Ethernet | Ethernet | 10F |
| Ethernet | Ethernet | 26D |
| Ethernet | Ethernet | 52K |
| Ethernet | Ethernet | 10D |
| Ethernet | Ethernet | 15H |
| Ethernet | Ethernet | 20H |
| Flex E | Chassis FlexRay | 13L |
| Flex E | Chassis FlexRay | 23L |
| Flex E | Chassis FlexRay | 14J |
| Flex E | Chassis FlexRay | 31G |
| Flex E | Chassis FlexRay | 13C |
| Flex E | Chassis FlexRay | 23F |
| Flex E | Chassis FlexRay | 20B |
| Flex E | Chassis FlexRay | 31B |
| HSVL | High-speed video link | 58J |
| N10/6 | Front signal acquisition and actuation module control unit | 33E |
| N10/6 | Front signal acquisition and actuation module control unit | 49K |
| N112/2 | Telematics services communication module | 23J |
| N127 | Drivetrain control unit | 8B |
| N133/1 | Instrument cluster control unit | 55K |
| N164/1 | Left front multicontour seat control unit | 42D |
| N164/2 | Right front multicontour seat control unit | 42E |
| N2/5 | Supplemental restraint system control unit | 8J |
| N30/3 | Electronic Stability Program control unit | 27H |
| N32/2 | Front passenger seat control unit | 42C |
| N62/4 | Driver assistance systems control unit | 2F |
| N69/1 | Left front door control unit | 42G |
| N69/2 | Right front door control unit | 42H |
| N69/3 | Left rear door control unit | 42H |
| N69/4 | Right rear door control unit | 42H |
| N70/1 | Panoramic sliding sunroof control unit | 49G |
| N72/1 | Upper control panel control unit | 2H |
| N73/3 | Electronic ignition switch control unit | 18E |
| N80 | Steering column module control unit | 2L |
