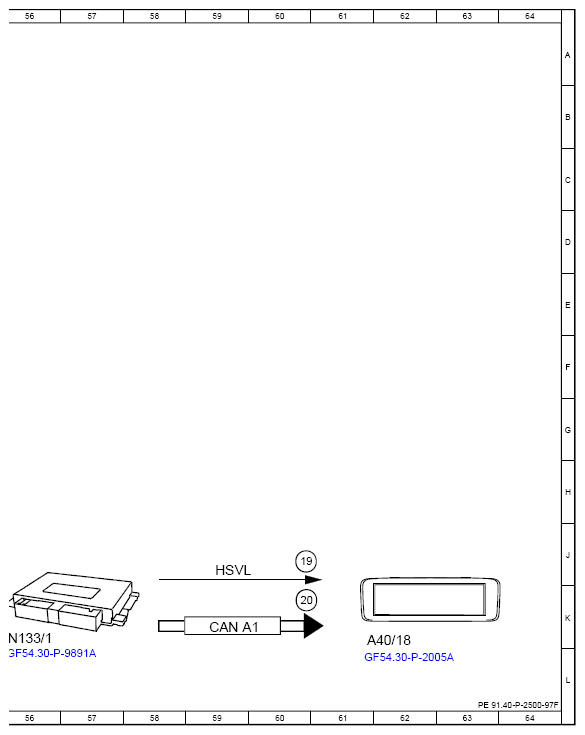

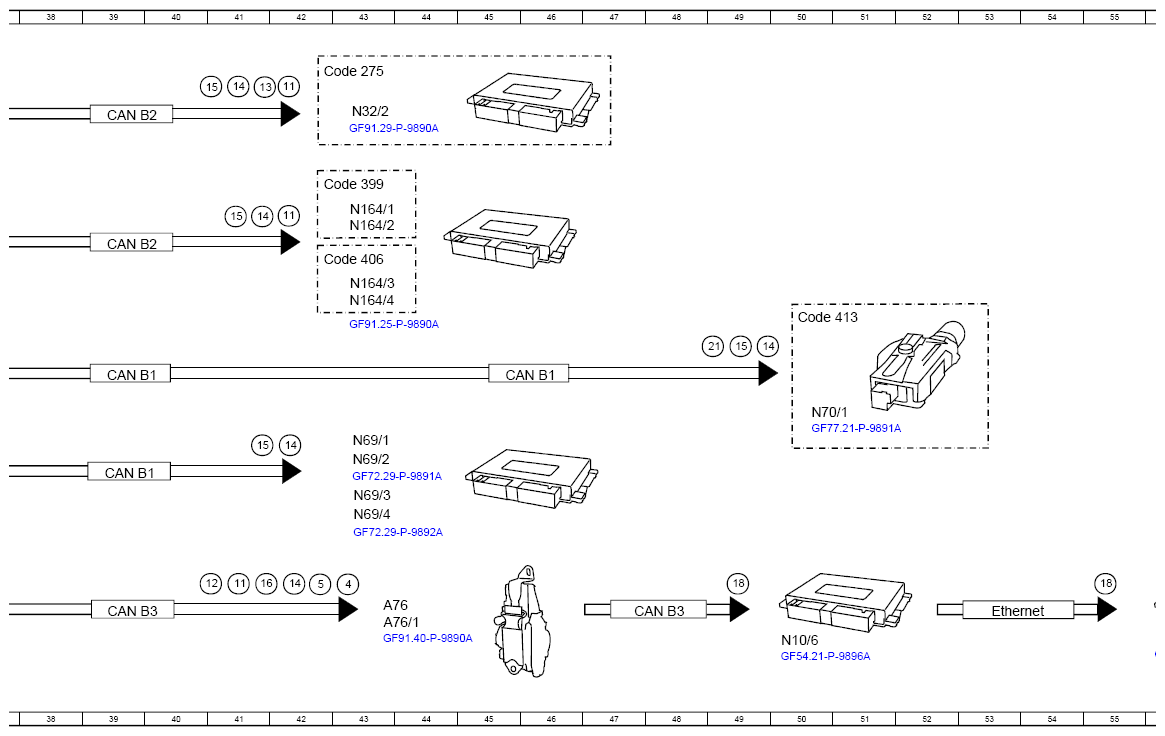

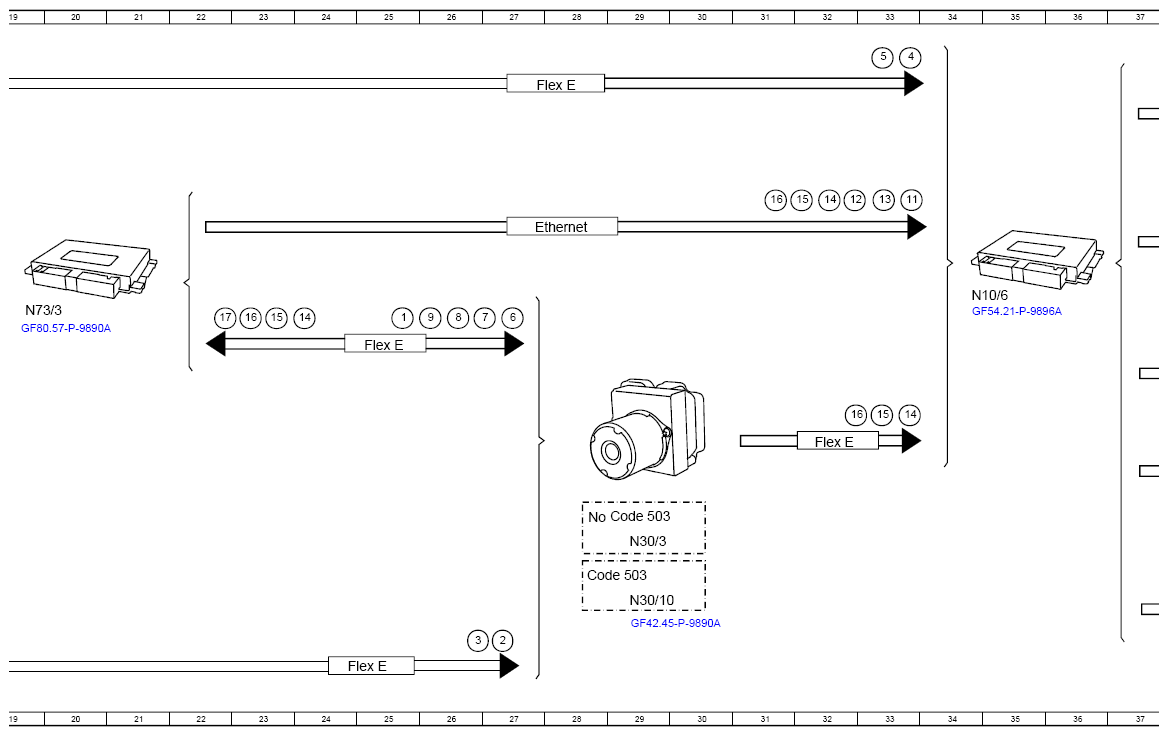

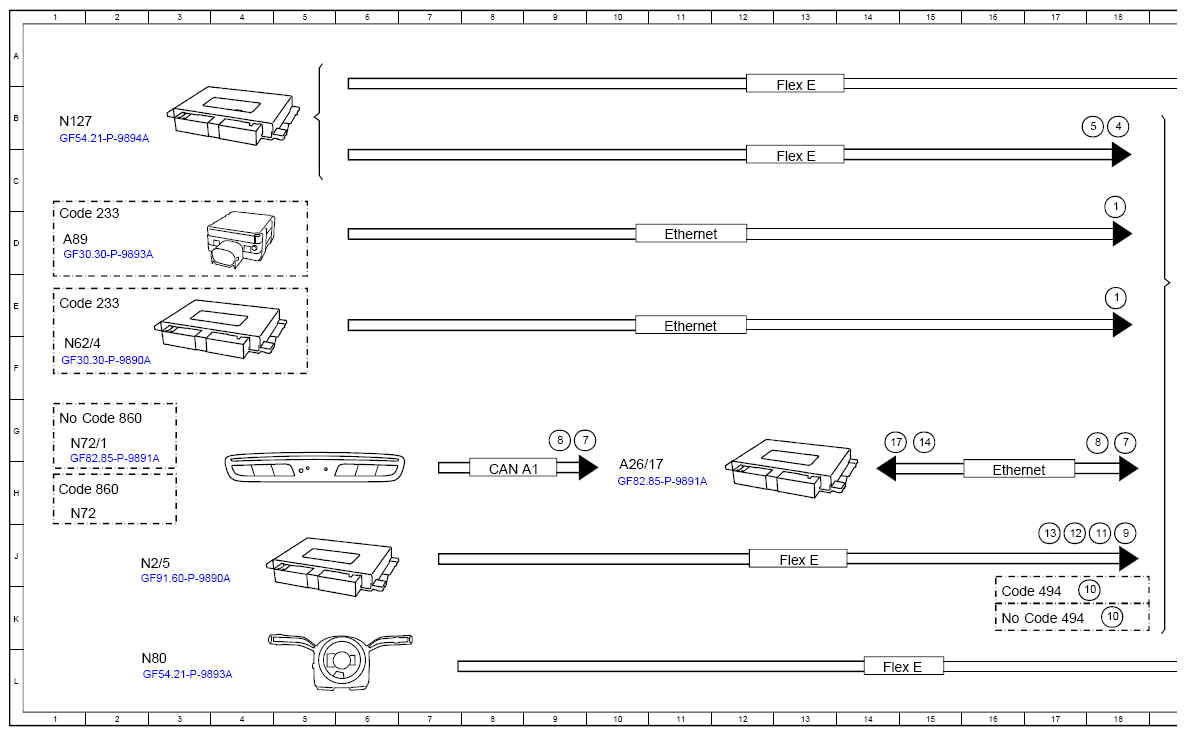

(Trigger Preventive Occupant Protection System, Function Schematic - PE91.40-P-2500-97F)
Model 295, 296, 297 with code 299 (PRE-SAFE®)
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Driver assistance system, status | 25E |
| 1 | Driver assistance system, status | 18C |
| 1 | Driver assistance system, status | 18E |
| 10 | Seat position detection switch, status | 18K |
| 11 | Seat belt buckle switch, status | 18H |
| 11 | Seat belt buckle switch, status | 33C |
| 11 | Seat belt buckle switch, status | 41J |
| 11 | Seat belt buckle switch, status | 42D |
| 11 | Seat belt buckle switch, status | 42B |
| 12 | Crash, signal | 17J |
| 12 | Crash, signal | 33C |
| 12 | Crash, signal | 41J |
| 13 | Front passenger seat occupied recognition, status | 17H |
| 13 | Front passenger seat occupied recognition, status | 33C |
| 13 | Front passenger seat occupied recognition, status | 41B |
| 14 | PRE-SAFE®, status | 15G |
| 14 | PRE-SAFE®, status | 33F |
| 14 | PRE-SAFE®, status | 23E |
| 14 | PRE-SAFE®, status | 32C |
| 14 | PRE-SAFE®, status | 42J |
| 14 | PRE-SAFE®, status | 42G |
| 14 | PRE-SAFE®, status | 50F |
| 14 | PRE-SAFE®, status | 41D |
| 14 | PRE-SAFE®, status | 41B |
| 15 | Adjust PRE-SAFE®, request | 33F |
| 15 | Adjust PRE-SAFE®, request | 23E |
| 15 | Adjust PRE-SAFE®, request | 32C |
| 15 | Adjust PRE-SAFE®, request | 41G |
| 15 | Adjust PRE-SAFE®, request | 49F |
| 15 | Adjust PRE-SAFE®, request | 41D |
| 15 | Adjust PRE-SAFE®, request | 41B |
| 16 | PRE-SAFE® system stage, request | 32F |
| 16 | PRE-SAFE® system stage, request | 23E |
| 16 | PRE-SAFE® system stage, request | 31C |
| 16 | PRE-SAFE® system stage, request | 41J |
| 17 | PRE-SAFE® Sound, request | 14G |
| 17 | PRE-SAFE® Sound, request | 22E |
| 18 | Instrument cluster message, request | 49J |
| 18 | Instrument cluster message, request | 55J |
| 19 | Image data, signal | 60J |
| 2 | Steering wheel angle, signal | 27K |
| 20 | Display, actuation | 60K |
| 21 | Battery thermal runaway, request | 49 |
| 3 | Steering wheel velocity, signal | 26K |
| 4 | Engine running, signal | 18B |
| 4 | Engine running, signal | 33A |
| 4 | Engine running, signal | 43J |
| 5 | Drivetrain operational, signal | 18B |
| 5 | Drivetrain operational, signal | 33A |
| 5 | Drivetrain operational, signal | 42J |
| 6 | Circuit 15, status | 27E |
| 7 | ESP® mode, request | 10G |
| 7 | ESP® mode, request | 18G |
| 7 | ESP® mode, request | 27E |
| 8 | Transmission mode, request | 9G |
| 8 | Transmission mode, request | 18G |
| 8 | Transmission mode, request | 26E |
| 9 | Speed, turn rate and lateral acceleration, signal | 18H |
| 9 | Speed, turn rate and lateral acceleration, signal | 26E |
| A26/17 | Head unit | 10H |
| A40/18 | Instrument cluster display | 62K |
| A76 | Left front reversible emergency tensioning retractor | 43K |
| A76/1 | Right front reversible emergency tensioning retractor | 43K |
| A89 | Long-range radar sensor | 1D |
| CAN A1 | CAN 1 for telematics | 8H |
| CAN A1 | CAN 1 for telematics | 59K |
| CAN B1 | CAN 1 for vehicle interior | 39H |
| CAN B1 | CAN 1 for vehicle interior | 45F |
| CAN B1 | CAN 1 for vehicle interior | 39F |
| CAN B2 | CAN 2 for vehicle interior | 39D |
| CAN B2 | CAN 2 for vehicle interior | 39B |
| CAN B3 | CAN 3 for vehicle interior | 39K |
| CAN B3 | CAN 3 for vehicle interior | 48K |
| Code 233 | Adaptive cruise control Plus (DISTRONIC PLUS) | 1D |
| Code 233 | Adaptive cruise control Plus (DISTRONIC PLUS) | 1E |
| Code 275 | Memory Package (driver's seat, steering column and mirrors) | 42A |
| Code 399 | Front multicontour seat with massage function | 42C |
| Code 406 | Multicontour seats in rear | 42D |
| Code 413 | Panoramic sliding sunroof/glass roof | 50E |
| Code 494 | USA version | 17K |
| Code 494 | USA version | 16K |
| Code 503 | Remote-controlled parking | 29H |
| Code 503 | Remote-controlled parking | 28J |
| Code 860 | Front passenger display | 1G |
| Code 860 | Front passenger display | 1H |
| Ethernet | Ethernet | 11E |
| Ethernet | Ethernet | 28D |
| Ethernet | Ethernet | 53K |
| Ethernet | Ethernet | 11D |
| Ethernet | Ethernet | 16H |
| Flex E | Chassis FlexRay | 14L |
| Flex E | Chassis FlexRay | 25L |
| Flex E | Chassis FlexRay | 13J |
| Flex E | Chassis FlexRay | 32G |
| Flex E | Chassis FlexRay | 13C |
| Flex E | Chassis FlexRay | 25F |
| Flex E | Chassis FlexRay | 13B |
| Flex E | Chassis FlexRay | 28B |
| HSVL | High-speed video link | 59J |
| N10/6 | Front signal acquisition and actuation module control unit | 34E |
| N10/6 | Front signal acquisition and actuation module control unit | 50K |
| N127 | Drivetrain control unit | 1B |
| N133/1 | Instrument cluster control unit | 56K |
| N164/1 | Left front multicontour seat control unit | 43D |
| N164/2 | Right front multicontour seat control unit | 43D |
| N164/3 | Left rear multicontour seat control unit | 43E |
| N164/4 | Right rear multicontour seat control unit | 43E |
| N2/5 | Supplemental restraint system control unit | 2J |
| N30/10 | Electronic Stability Program control unit | 29K |
| N30/3 | Electronic Stability Program control unit | 29J |
| N32/2 | Front passenger seat control unit | 43B |
| N62/4 | Driver assistance systems control unit | 1F |
| N69/1 | Left front door control unit | 43G |
| N69/2 | Right front door control unit | 43H |
| N69/3 | Left rear door control unit | 43H |
| N69/4 | Right rear door control unit | 43H |
| N70/1 | Panoramic sliding sunroof control unit | 50G |
| N72 | Lower control panel | 1H |
| N72/1 | Upper control panel control unit | 1G |
| N73/3 | Electronic ignition switch control unit | 19E |
| N80 | Steering column module control unit | 3L |
