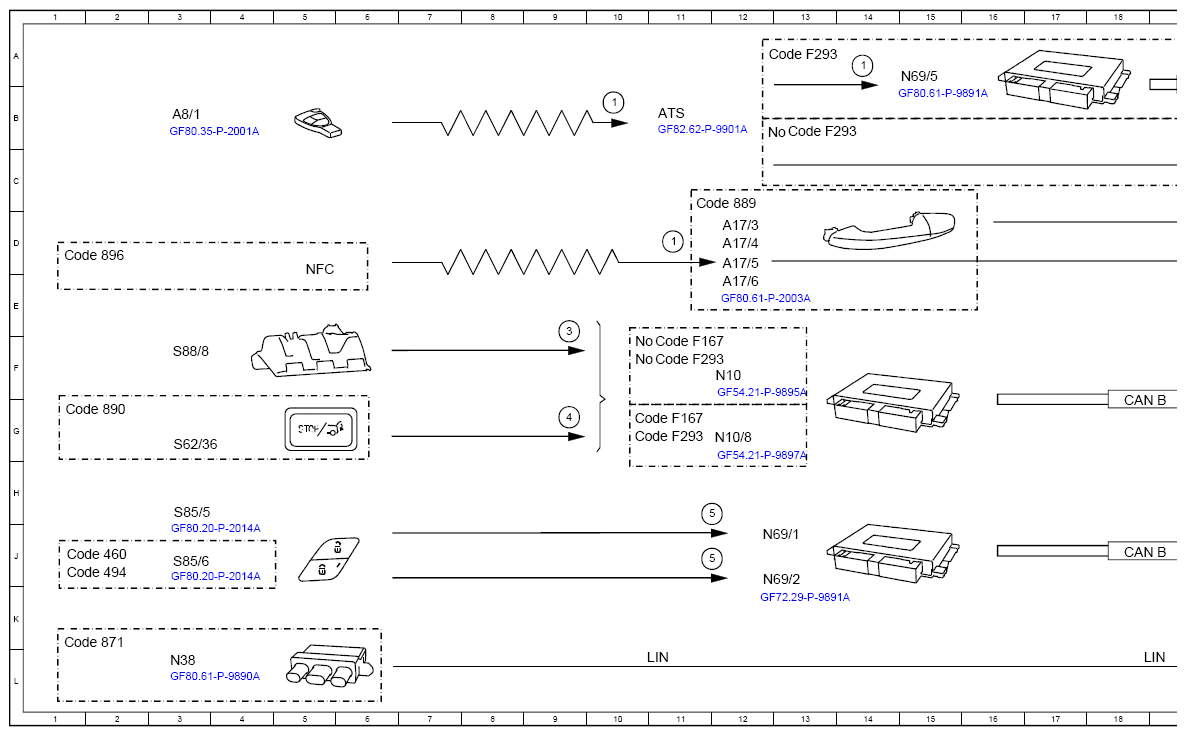

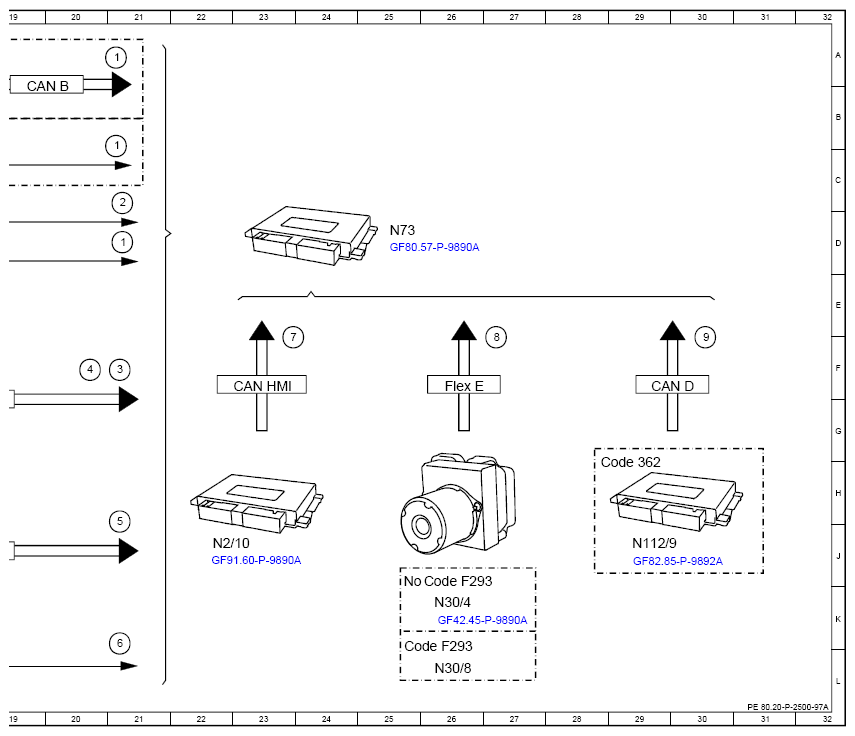

Function Schematic For Central Locking System Activation - PE80.20-P-2500-97A
Model 118, 167, 177, 243, 247, 293
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Access authorization code, signal | 10B |
| 1 | Access authorization code, signal | 11D |
| 1 | Access authorization code, signal | 21D |
| 1 | Access authorization code, signal | 14A |
| 1 | Access authorization code, signal | 21A |
| 1 | Access authorization code, signal | 21B |
| 2 | KEYLESS-GO door handle, status | 21C |
| 3 | Tailgate external operation switch, status | 9E |
| 3 | Tailgate external operation switch, status | 21F |
| 4 | Tailgate control button, status | 10G |
| 4 | Tailgate control button, status | 20F |
| 5 | Front door central locking inside door handle switch, status | 11J |
| 5 | Front door central locking inside door handle switch, status | 12J |
| 5 | Front door central locking inside door handle switch, status | 21J |
| 6 | Open trunk lid/liftgate, request | 21K |
| 7 | Crash, signal | 24F |
| 8 | Vehicle speed, signal | 27E |
| 9 | Lock/unlock central locking, request | 30E |
| A17/3 | Left rear KEYLESS GO door handle | 12D |
| A17/4 | Right rear KEYLESS GO door handle | 12D |
| A17/5 | Driver door KEYLESS-GO door handle | 12D |
| A17/6 | Front passenger door KEYLESS-GO door handle | 12E |
| A8/1 | Transmitter key | 3B |
| ATS | Antenna system | 11B |
| CAN B | Interior CAN | 18G |
| CAN B | Interior CAN | 18J |
| CAN B | Interior CAN | 19B |
| CAN D | Diagnostic CAN | 29F |
| CAN HMI | User interface CAN | 23F |
| Code 362 | HERMES LTE | 28H |
| Code 460 | Canada version | 1J |
| Code 494 | USA version | 1J |
| Code 871 | HANDS-FREE ACCESS | 1K |
| Code 889 | KEYLESS-GO | 11C |
| Code 890 | EASY-PACK liftgate | 1G |
| Code 896 | Vehicle access and drive authorization via mobile phone | 1D |
| Code F167 | Model series 167 | 11F |
| Code F167 | Model series 167 | 10G |
| Code F293 | Model series 293 | 12A |
| Code F293 | Model series 293 | 13B |
| Code F293 | Model series 293 | 25L |
| Code F293 | Model series 293 | 11F |
| Code F293 | Model series 293 | 10G |
| Code F293 | Model series 293 | 26J |
| Flex E | Chassis FlexRay | 26F |
| LIN | Local Interconnect Network | 11L |
| LIN | Local Interconnect Network | 18L |
| N10 | Signal acquisition and actuation module | 12F |
| N10/8 | Rear signal acquisition and actuation module control unit | 12G |
| N112/9 | HERMES control unit | 29J |
| N2/10 | Supplemental restraint system control unit | 22J |
| N30/4 | Electronic Stability Program control unit | 26K |
| N30/8 | Regenerative braking system control unit | 26L |
| N38 | Rear switching module | 3L |
| N69/1 | Driver door control unit | 12J |
| N69/2 | Front passenger door control unit | 12J |
| N69/5 | KEYLESS-GO control unit | 15A |
| N73 | Electronic ignition switch control unit | 25D |
| S62/36 | Trunk lid/liftgate control button | 3G |
| S85/5 | Driver door central locking inside door handle switch | 3H |
| S85/6 | Front passenger door central locking inside door handle switch | 3J |
| S88/8 | Trunk lid/liftgate external operation button | 3F |
