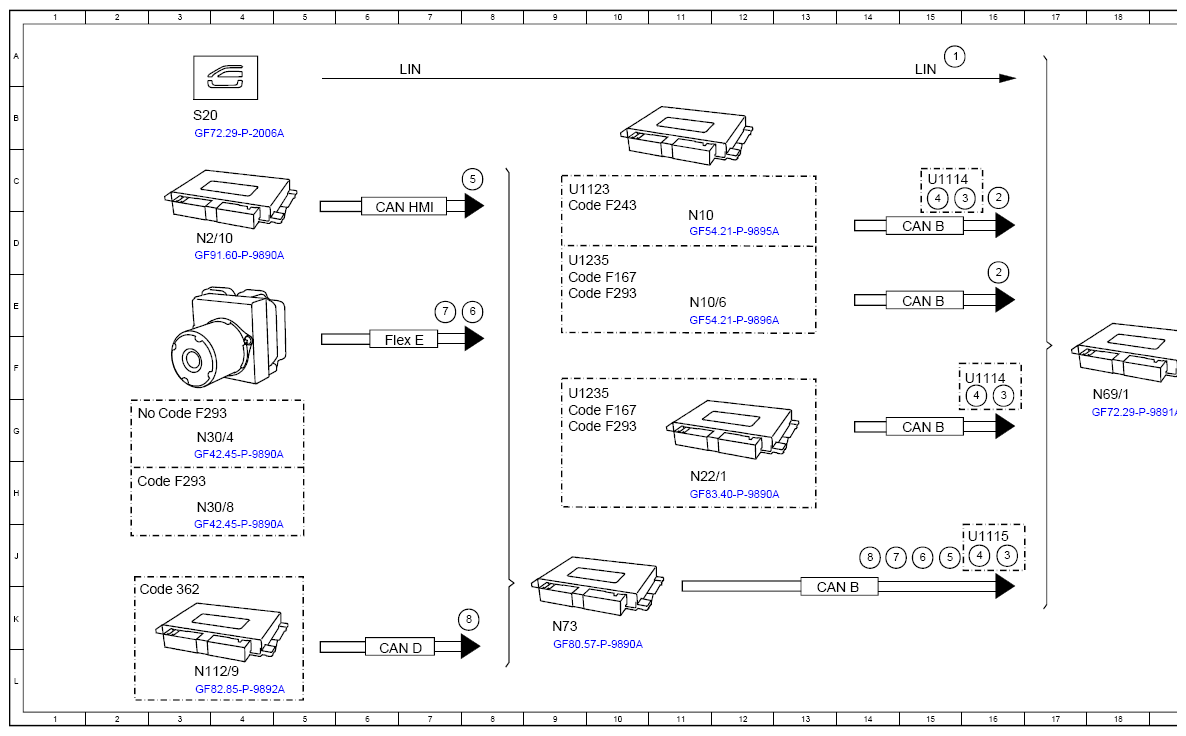

Function Schematic For Actuation Of Driver's Side Power Window Assembly - PE67.39-P-2501-97A
Model 118, 167, 177, 243, 247, 293
Model 213, 238, 257, 290 as of model year 2021
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Left front power window assembly switch, status | 15A |
| 2 | Rain closing, request | 16C |
| 2 | Rain closing, request | 16D |
| 3 | Convenience feature, status | 16F |
| 3 | Convenience feature, status | 16J |
| 3 | Convenience feature, status | 15C |
| 4 | Convenience feature direction, signal | 15C |
| 4 | Convenience feature direction, signal | 16J |
| 4 | Convenience feature direction, signal | 16F |
| 5 | Crash, signal | 15C |
| 5 | Crash, signal | 15J |
| 6 | PRE-SAFE®, status | 8E |
| 6 | PRE-SAFE®, status | 15J |
| 7 | Adjust PRE-SAFE®, request | 14J |
| 7 | Adjust PRE-SAFE®, request | 8E |
| 8 | Window lifter remote control, request | 8K |
| 8 | Window lifter remote control, request | 14J |
| 9 | Power window motor, actuation | 21E |
| CAN B | Interior CAN | 13K |
| CAN B | Interior CAN | 15G |
| CAN B | Interior CAN | 15E |
| CAN B | Interior CAN | 15D |
| CAN D | Diagnostic CAN | 6L |
| CAN HMI | User interface CAN | 6D |
| Code 362 | HERMES LTE | 2K |
| Code F167 | Model series 167 | 9E |
| Code F167 | Model series 167 | 9G |
| Code F243 | MODEL SERIES 243 | 9C |
| Code F293 | Model series 293 | 9E |
| Code F293 | Model series 293 | 3G |
| Code F293 | Model series 293 | 2H |
| Code F293 | Model series 293 | 9G |
| Flex E | Chassis FlexRay | 6F |
| LIN | Local Interconnect Network | 7A |
| LIN | Local Interconnect Network | 15A |
| M10/3 | Driver door power window motor | 22G |
| N10 | Signal acquisition and actuation module | 11D |
| N10/6 | Front SAM control unit | 11E |
| N112/9 | HERMES control unit | 3L |
| N2/10 | Supplemental restraint system control unit | 3D |
| N22/1 | Climate control, control unit | 11H |
| N30/4 | Electronic Stability Program control unit | 3G |
| N30/8 | Regenerative braking system control unit | 3H |
| N69/1 | Driver door control unit | 18F |
| N73 | Electronic ignition switch control unit | 9K |
| S20 | Power window and outside mirror adjustment button group, driver's side | 3B |
| U1114 | Valid for convenience feature via air recirculation button | 16F |
| U1114 | Valid for convenience feature via air recirculation button | 15C |
| U1115 | Valid for convenience feature via central locking system | 16J |
| U1123 | Valid for model 118, 177, 247 | 9C |
| U1235 | Valid for model 213, 238, 257, 290 | 9D |
| U1235 | Valid for model 213, 238, 257, 290 | 9F |
